小型铸铝桌虎钳夹持工装结构

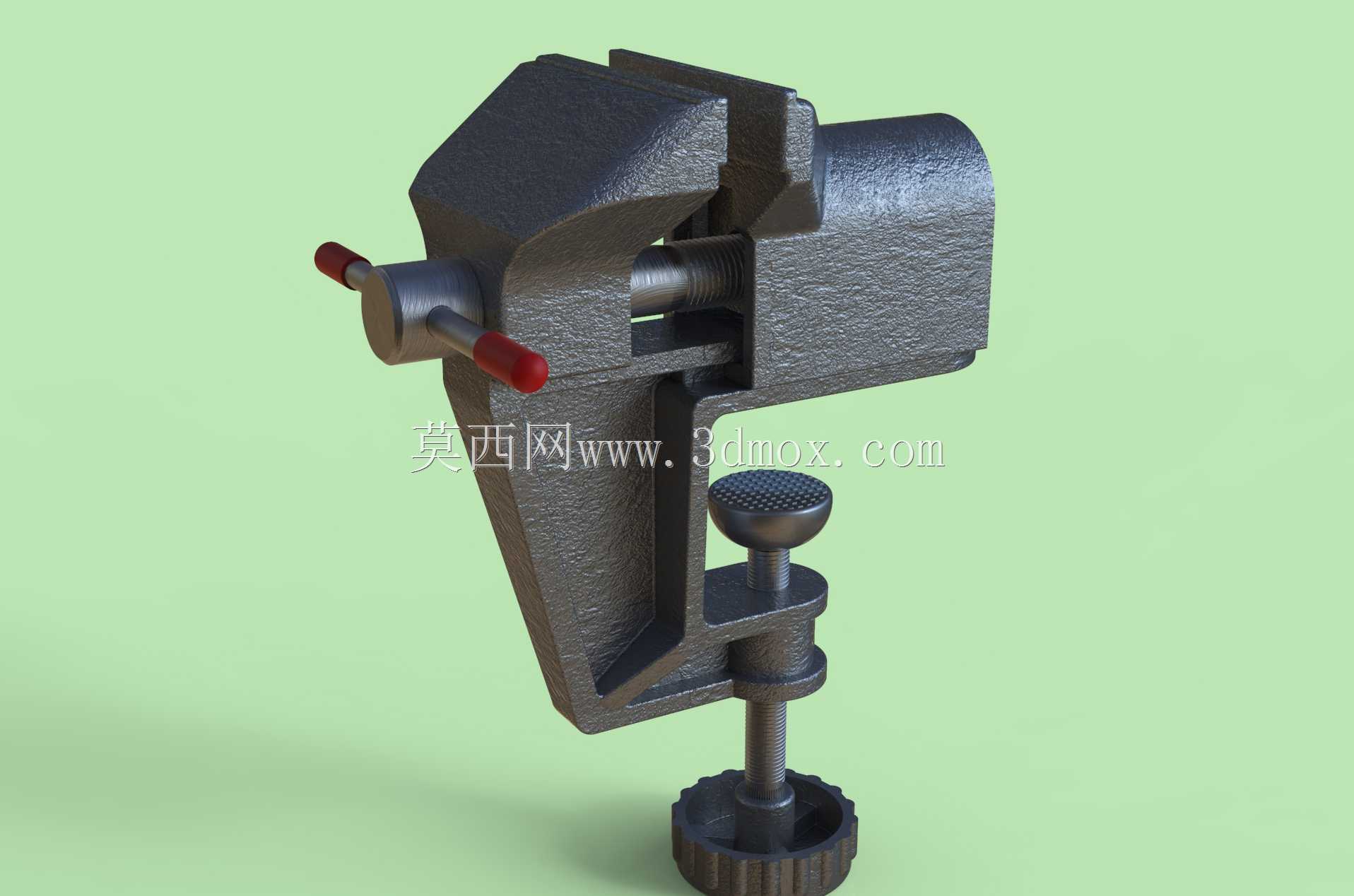

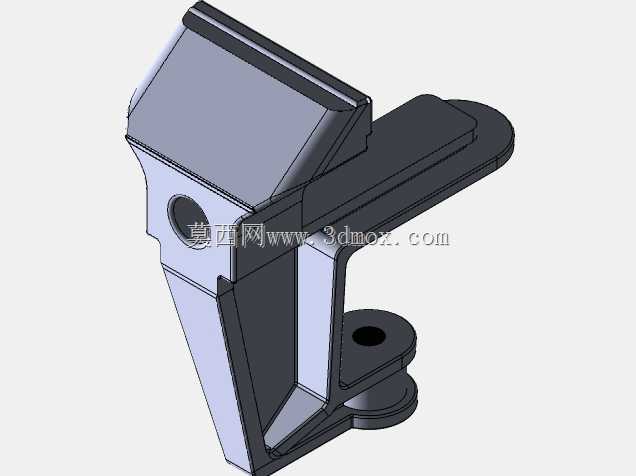

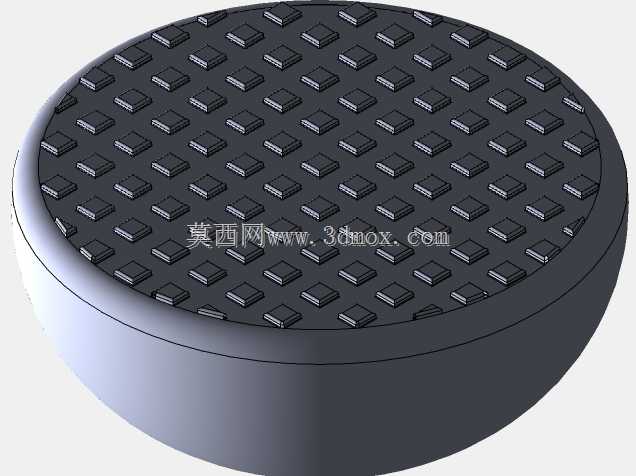

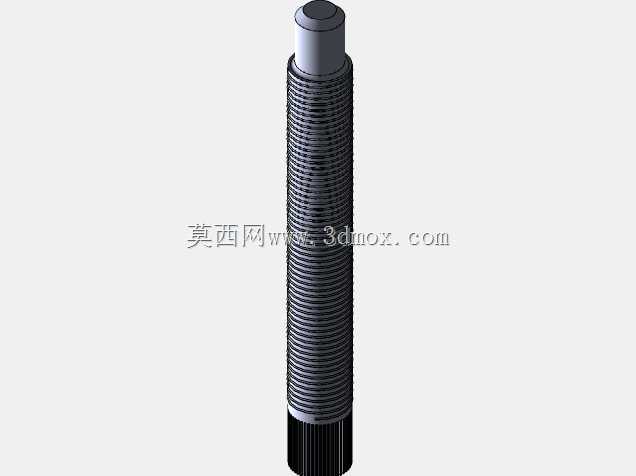

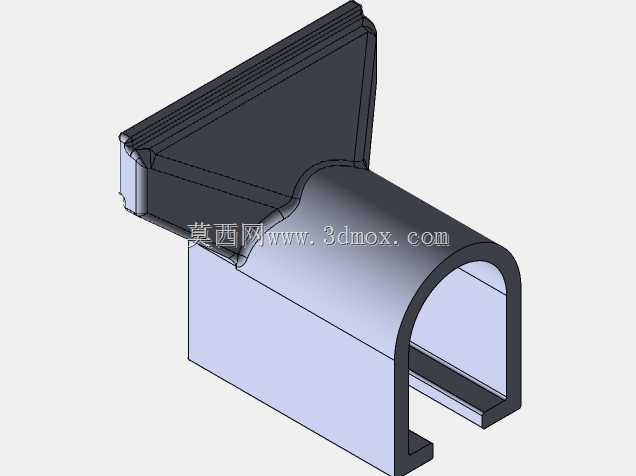

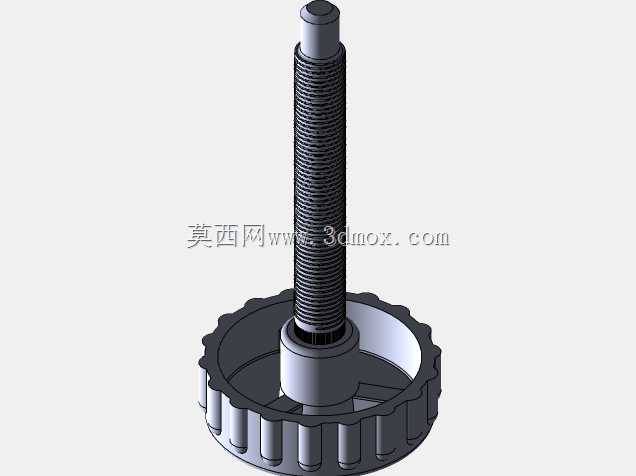

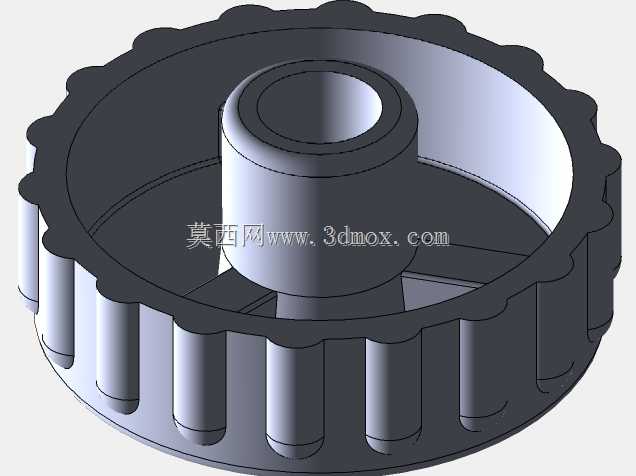

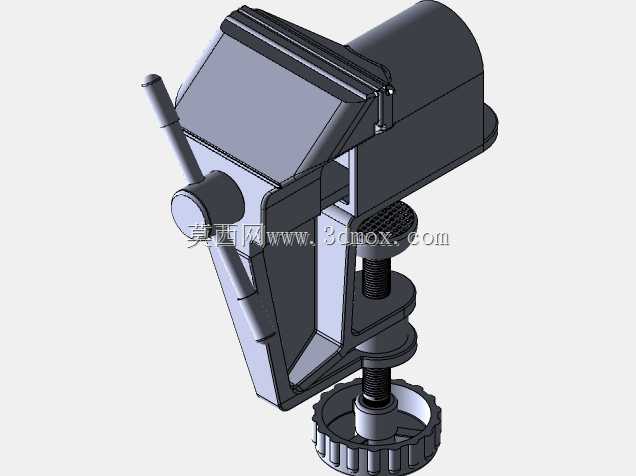

这款小型桌用虎钳采用铸铝材质打造主体结构，整体采用夹装式固定设计，无需在工作台面打孔安装，通过底部的螺旋压紧机构即可快速固定在厚度适配的工作台边缘、工装架侧板等位置，适配多场景临时夹持作业需求。日常钳工修磨小型零件、电子元器件引脚修整、小工件粘接定位、手工篆刻、模型制作等场景下，这类小型虎钳的使用频率远高于大型台虎钳，其占用台面空间小，拆装转移便捷，不会对安装基面造成永久性损伤。从结构设计来看，钳身主体采用一体化铸造成型，铸铝材质在保证结构刚性满足小工件夹持需求的同时，大幅降低了整体自重，单人即可轻松完成移位与安装。夹持螺杆采用梯形螺纹传动，具备良好的自锁性能，夹持过程中不会出现受振动松脱的问题，钳口开合行程覆盖常见小型工件的夹持尺寸范围，钳口平面做了防滑处理，既可以保证夹持稳定性，也能避免软质工件表面被夹伤。底部的固定夹座与钳身采用刚性连接，下方的压紧螺杆顶端设置了星形手拧旋钮，无需借助额外工具即可完成安装锁紧，旋钮端面做了滚花处理，手部施力时不易打滑。活动钳身与固定钳身的配合导轨采用燕尾槽结构，导向精度稳定，长期使用后磨损量小，配合间隙可通过侧边的调节件进行微调，保证夹持过程中钳口不会出现错位偏移。从安装边界来看，该虎钳底部夹座的最大开口尺寸适配常规工作台的面板厚度，安装后钳身整体突出安装面的尺寸经过优化，不会过多占用工作台上方的操作空间，钳身整体重心落在夹座支撑范围内，夹持偏重工件时也不会出现倾翻问题。在实际建模过程中，所有配合面的公差设定都按照小批量铸件的生产工艺要求设置，活动部件的运动行程无干涉，装配关系完全符合实际产品的装配逻辑，可直接用于工装方案展示、钳工教学演示、小型工具类产品的结构参考，也可作为虚拟装配场景中的工位工具模型使用，还原实际作业场景中的工具配置情况。
