金属加工用表面划线标记规

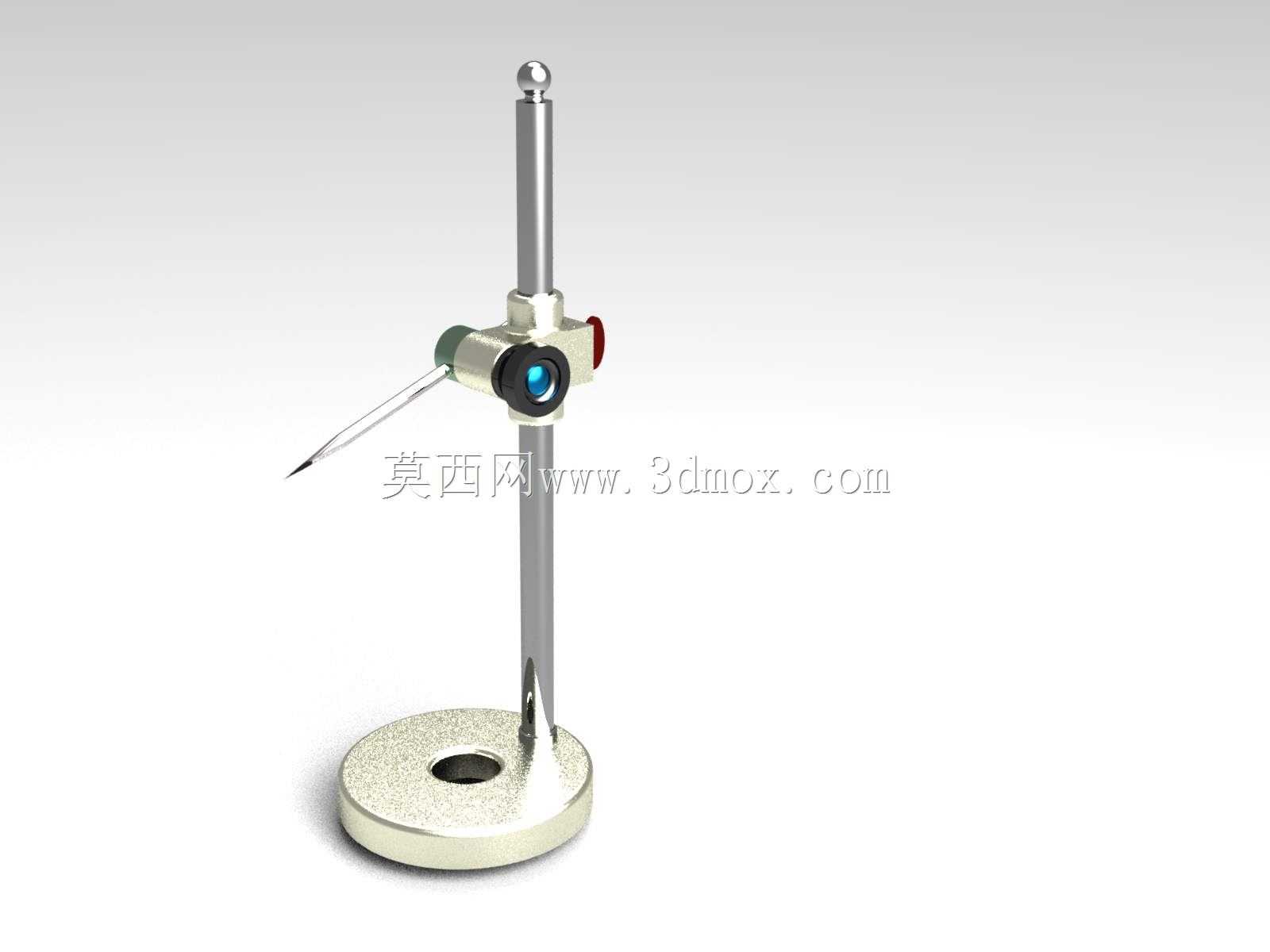

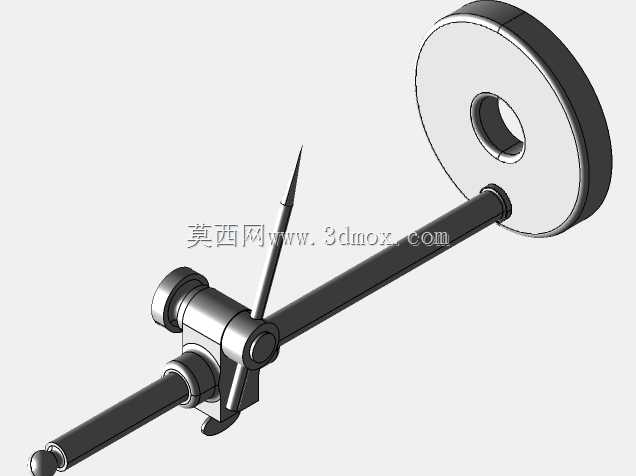

这款标记规是金属切削加工、细木工作业场景里常用的划线辅助工具，日常在车床加工、小型工件规线作业中使用频率极高，主要作用是在工件待加工表面划出与参考基准边缘平行的切割参考线，为后续切削、修形工序提供明确的位置参照，避免加工走刀出现边界偏移。从结构设计来看，整体采用立式支撑布局，底部为带中心定位孔的圆形配重底座，底座底面做了精磨处理，能平稳吸附或放置在工件基准平台、待加工工件的平整表面上，安装时不需要额外复杂的夹持结构，只要保证底座与基准面完全贴合，就能建立稳定的垂直支撑基准，底座直径控制在常规手用量具的适配范围，不会占用过多作业面空间，也不会因为底座过小导致支撑不稳出现划线倾斜。中间的垂直立杆采用高强度圆钢加工，表面做了防锈硬化处理，立杆与底座的连接采用过盈配合加定位销加固，保证立杆与底座基准面的垂直度公差控制在0.02mm以内，避免立杆倾斜带来的划线误差。滑动夹持组件套在立杆上，可以沿着立杆轴向自由调整高度位置，侧面设置的锁紧旋钮能在调整到目标高度后快速锁死，防止划线过程中组件滑移，夹持端的划线针采用高速钢材质磨制，针尖角度控制在30度，既保证划线时的线条清晰度，又能减少针尖磨损延长使用寿命，划线针的伸出长度可以根据工件表面的凹凸情况微调，适配不同粗糙度的加工表面。设计时特意将滑动组件的转动阻尼调整到合适区间，既可以绕立杆360度旋转划圆周参考线，也能固定角度划直线平行边，锁紧结构采用侧置旋钮，操作时单手就能完成高度调整和锁紧动作，不需要双手配合操作，适合在机床旁狭小的操作空间里使用。在实际车床加工场景中，这类标记规常用来给轴类、盘类工件划端面加工基准线，或者给待铣削的工件侧边划平行于装夹基准的走刀参考线，相比传统的钢直尺加划针的组合，它不需要反复对齐基准，调整一次高度就能完成整个工件同高度的平行划线作业，划线的平行度误差远低于手工对齐划线的精度，能有效减少后续加工的找正时间。在木工细作场景中，它也可以用来给实木工件划封边、开槽的参考线，金属底座的配重足够在木质工件表面保持稳定，不会划伤已加工的木材表面。整个工具的外形尺寸控制在单手可持取的范围，总高度适配大部分小型工件的划线需求，不需要额外接长杆就能覆盖常规加工件的划线高度范围，安装边界只需要预留底座直径大小的平整放置区域即可，对作业环境的适配性很强，不管是车间固定工位的划线平台，还是机床旁临时的工件装夹位，都能快速放置使用。
