Sylvac S229数显测量表头结构设计

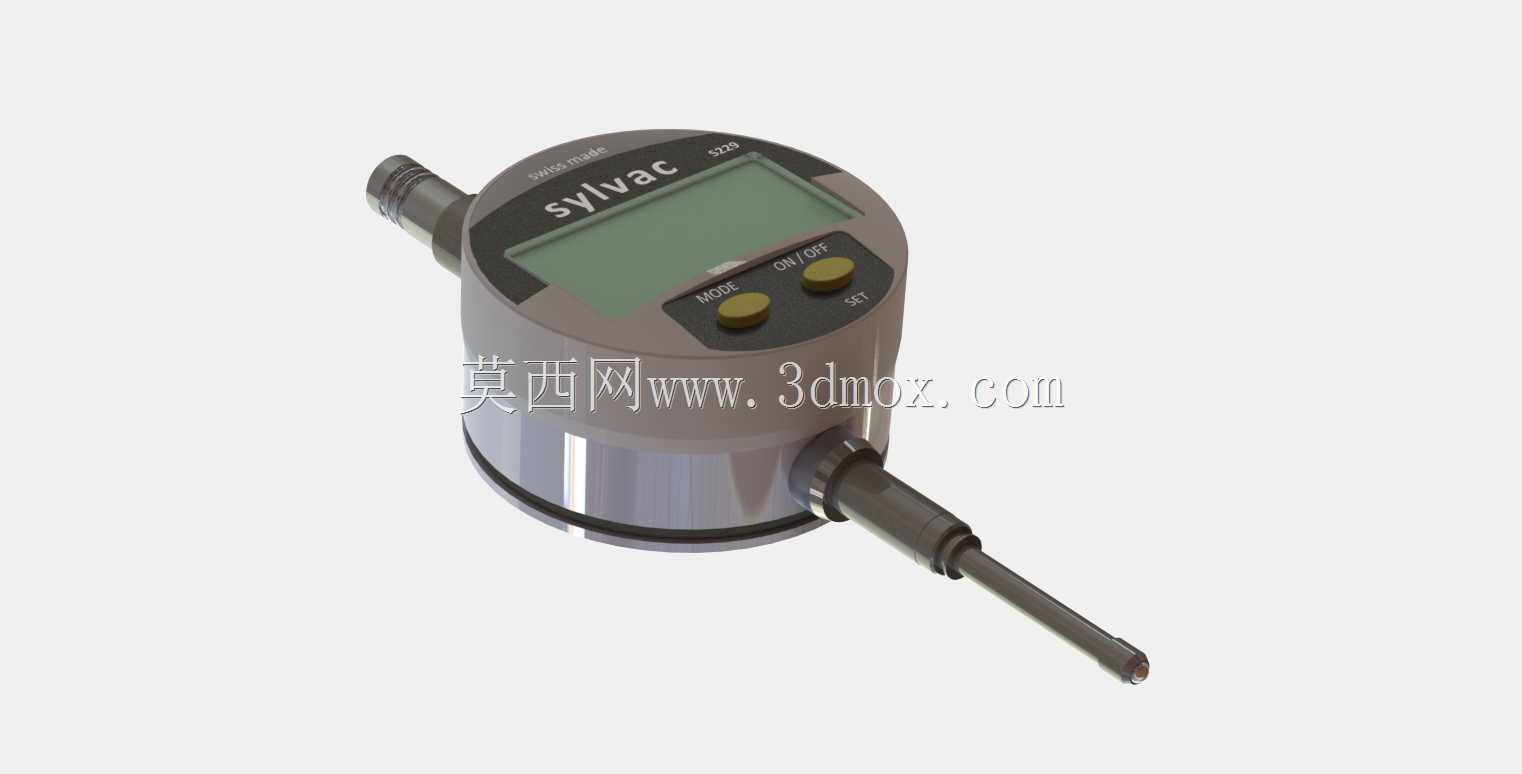

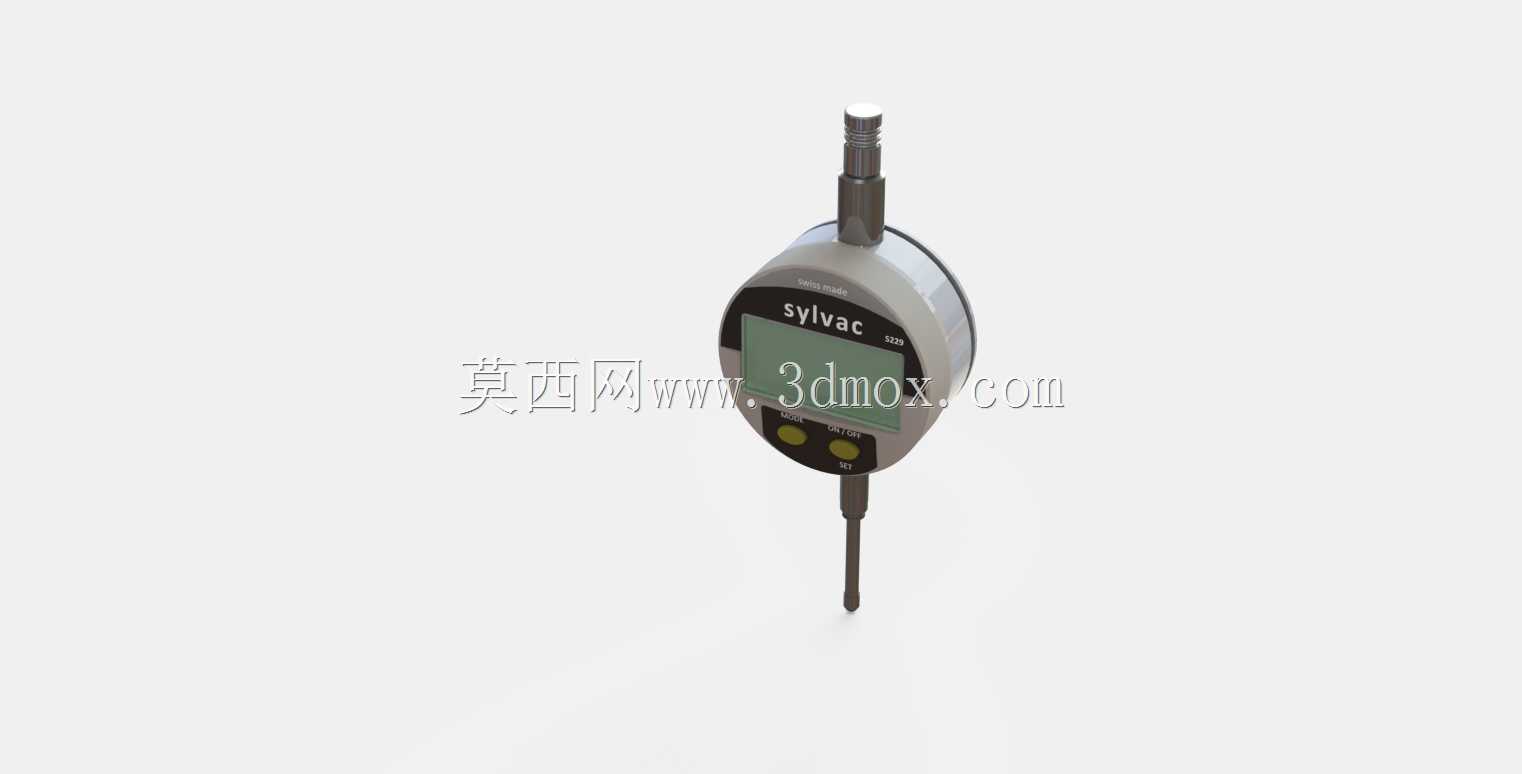

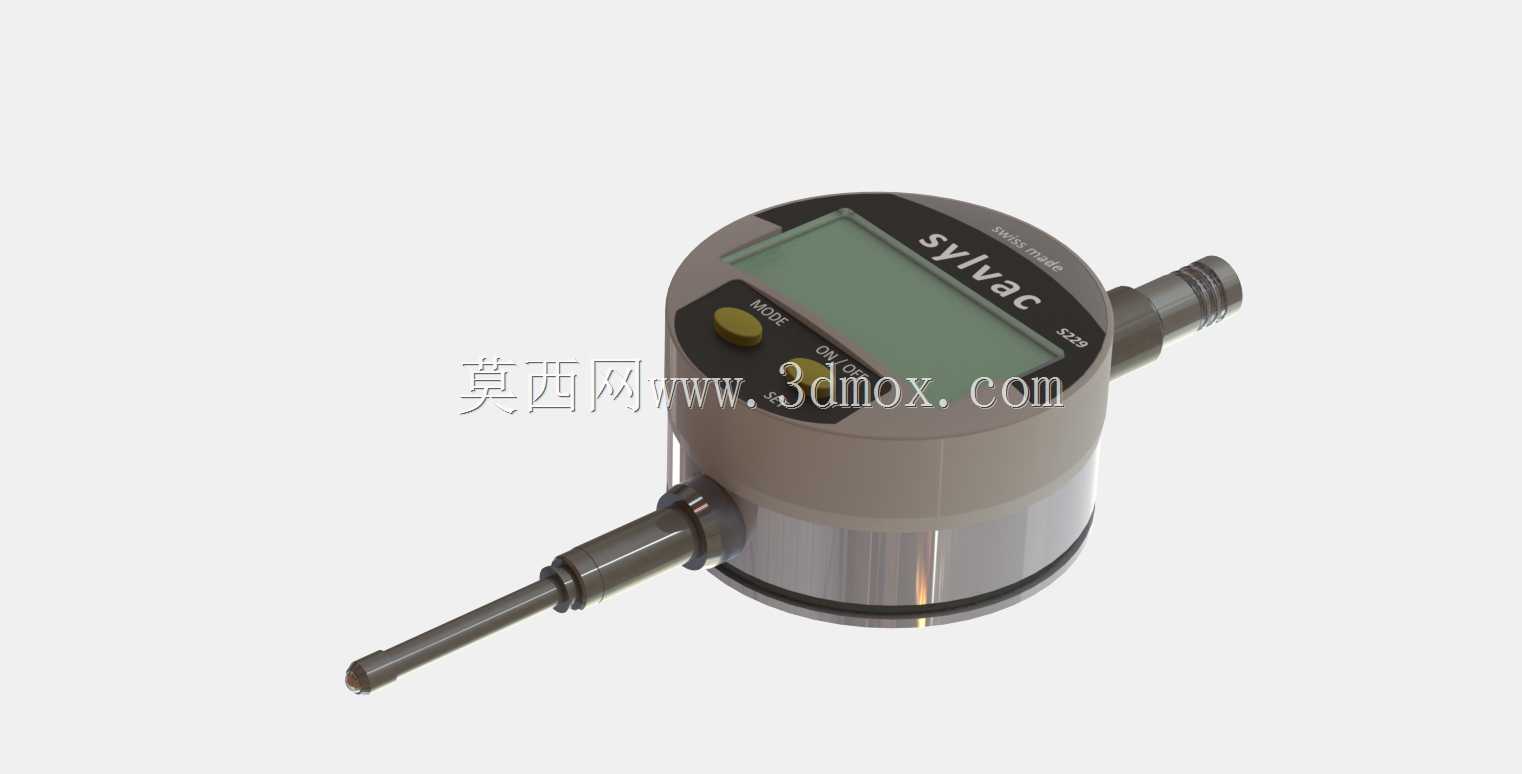

这款S229测量表头在机加工现场的工序间检测环节出镜率极高，不管是工装夹具装夹后的工件形位公差复核，还是精密装配环节的位移量校准，都能看到它的身影。不同于普通机械式百分表的读数逻辑，这款数显表头直接通过内置传感模块将测杆的直线位移转化为数字信号输出，检测人员无需估读刻度盘数值，能有效降低长时间读数带来的视觉疲劳，也避免了不同人员读数时的视差误差。

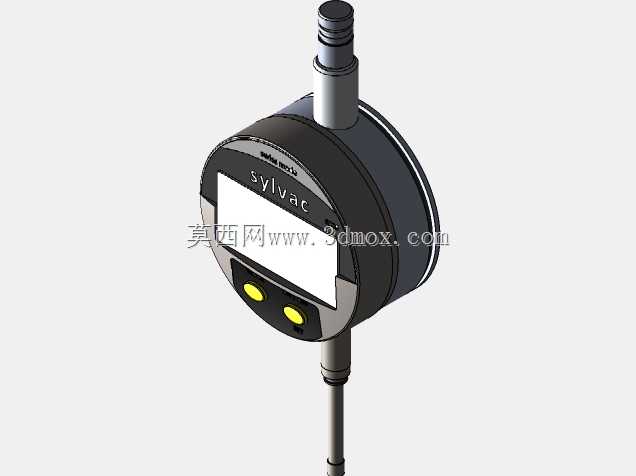

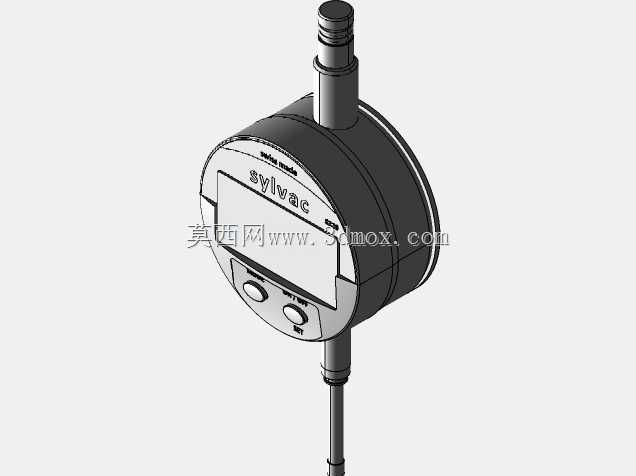

从结构设计逻辑来看，整体采用圆柱式主体布局，主体外壳做了阶梯式变径处理，下半段直径统一，适配市面上绝大多数通用表座的装夹孔径，不需要额外定制转接套就能直接固定在磁性表座、高度规支架上，安装边界兼容性很强。测杆从主体下端同轴伸出，侧方预留的接口可以外接数据传输线，直接把测量数据同步到现场的SPC统计终端，不需要人工手动记录测量值，适配批量零件加工时的全尺寸快速巡检需求。

功能层面，表头正面的操作按键做了凸起式防滑设计，即便操作人员戴着劳保手套也能准确触发功能，可实现测量值清零、公制英制单位快速切换、测量值保持等常用操作，显示屏采用宽视角设计，不管是在车间强光环境下还是光线稍弱的设备内部检测场景，都能清晰读取数值。测头部分采用标准螺纹连接，可根据不同检测场景更换平测头、尖测头、弧形测头等不同附件，测杆内部做了精密导向结构，全程滑动无卡滞，重复定位精度稳定，测杆的有效行程覆盖常规小尺寸位移检测需求，不管是工件的圆跳动、端面跳动检测，还是小行程的直线位移量确认，都能满足使用要求。

设计时充分考虑了车间现场的使用工况，外壳接缝处做了密封处理，能阻挡加工过程中产生的切削液飞溅、细微金属粉尘进入表头内部，延长设备的现场使用寿命。整体重心集中在主体下半段，装夹在表座上之后不会出现头重脚轻的倾斜问题，测杆的测力经过调校，接触工件时不会因为压力过大导致薄壁件产生形变，也不会因为压力过小出现测头与工件表面虚接的测量误差，在精密零部件检测、工装调试试装、设备精度校准等多个场景都能稳定发挥作用。
