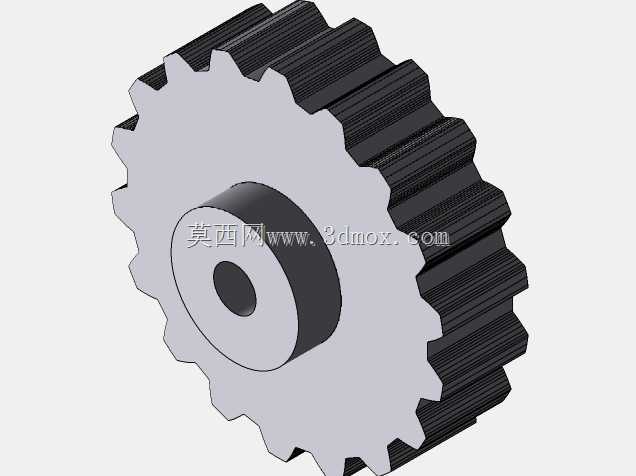

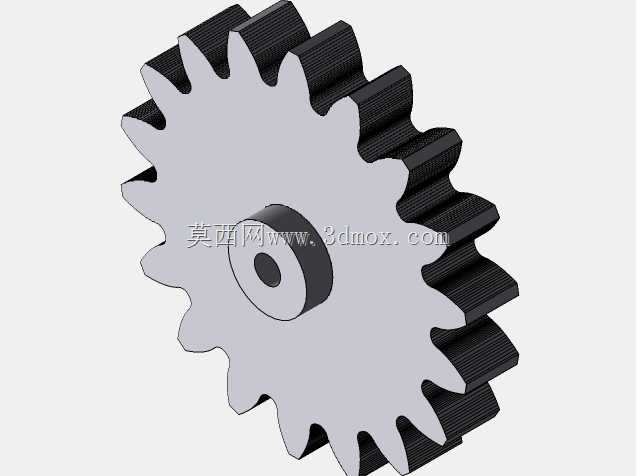

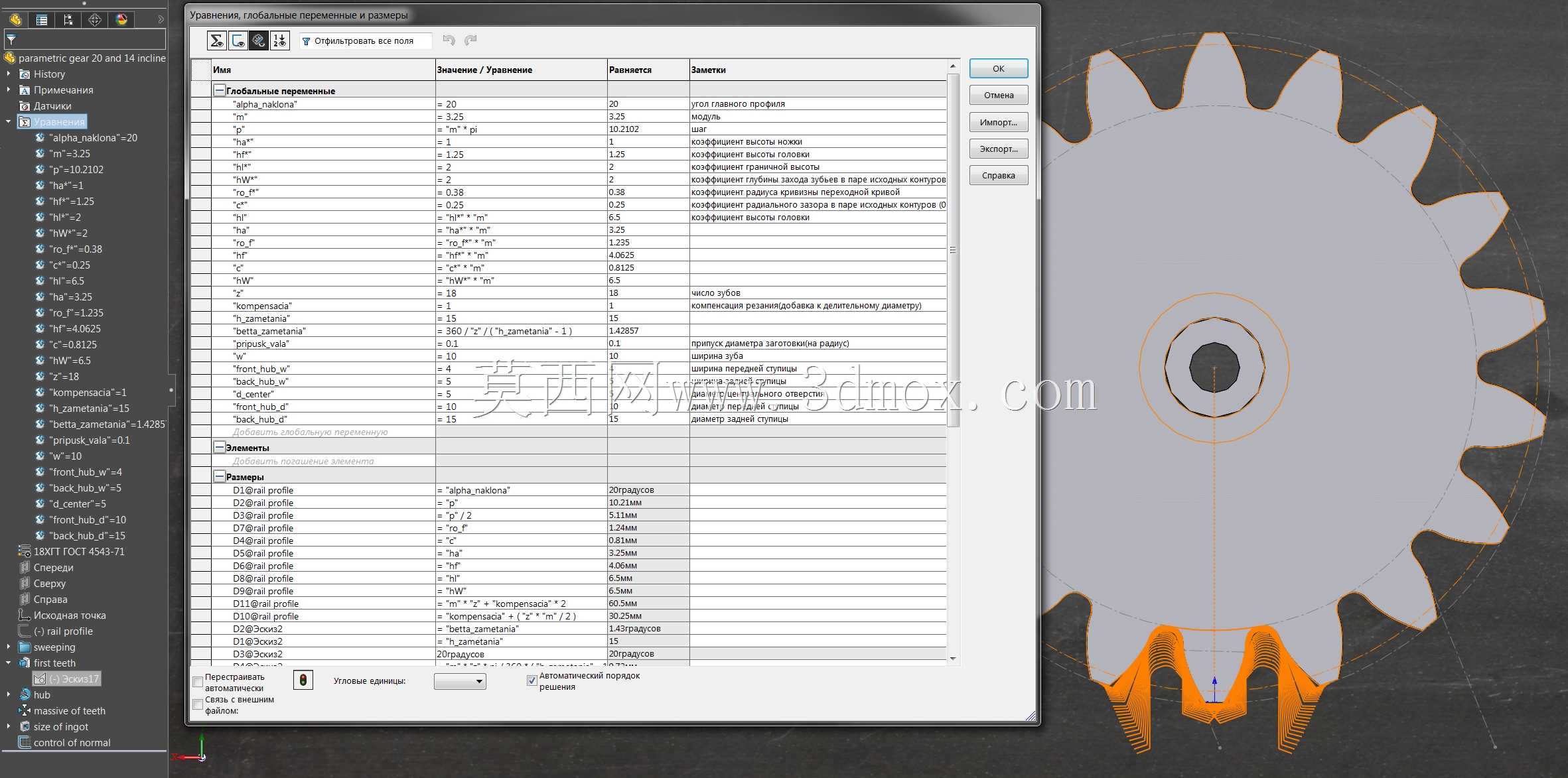

多倾角参数化齿轮花键轴结构设计

在机床主轴传动、重载输送设备驱动、农业机械动力传输这类需要兼顾大扭矩传递与精准啮合的场景中，齿轮与花键轴的适配性直接决定整套传动系统的运行寿命与传动精度。这套参数化的轮齿结构，从轮坯轮廓定义阶段就遵循通用齿轮齿廓设计基准，以标准钢轨剖切面的齿形基准为起点，匹配通用齿轮齿形公差与花键轴加工的工艺要求搭建，完全通过参数驱动实现结构调整，不需要反复重绘齿形曲线。实际使用中，设计人员可以直接调整模数、齿斜角度、齿侧补偿量、齿顶修缘系数这些核心参数，快速生成不同齿数、不同倾角的直齿、斜齿齿轮，或是对应规格的矩形花键、渐开线花键轴结构，不需要从零开始绘制渐开线、齿根过渡曲线这些复杂轮廓，能大幅缩短传动部件的设计迭代周期。从结构边界来看，这套模型的齿根过渡曲线做了平滑处理，避免应力集中导致的轮齿断裂风险，中心安装孔的尺寸、键槽规格都可以随参数同步调整，能适配不同直径的传动轴安装需求，齿宽参数也可以根据实际传动的扭矩负载灵活修改，不需要额外做布尔运算切除或拉伸。车间做滚齿加工的时候，这套模型可以直接提取齿形参数匹配对应滚刀的选型，从参考零件测绘到加工参数输出的流程能省去大量手动计算的环节，不管是做小模数的精密仪表齿轮，还是大模数的重载设备传动齿轮，都可以通过参数调整快速得到符合啮合要求的结构，不需要担心齿形干涉、齿侧间隙不合理这类常见的设计问题。齿向倾斜角度的参数化设置，能覆盖20度、30度、14度这类常用压力角、螺旋角的设计需求，花键部分的齿形也和齿轮部分共用参数基准，保证齿轮段和花键段的同轴度符合装配要求，安装时不需要额外做适配修配，能直接和对应规格的轴承、联轴器完成装配对接。
