22齿2.5模数渐开线直齿传动齿轮

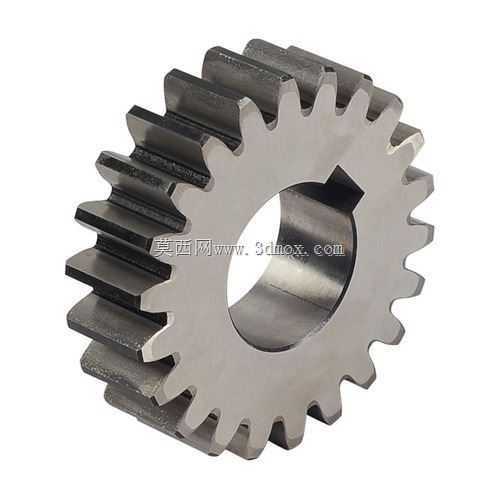

这款22齿2.5模数的渐开线直齿轮，是机械传动系统里应用极广的基础传动零件，日常在轻工输送设备、小型机床进给机构、通用减速机的低速传动级、农机传动箱这类对传动平稳性有常规要求的场景中十分常见。从实际使用的角度来说，直齿圆柱齿轮不存在轴向分力，安装时对轴承的轴向承载要求更低，装配调整的容错空间比斜齿轮更大，日常维护更换的门槛也更低，很适合中低速、载荷平稳的定传动比传动工况。

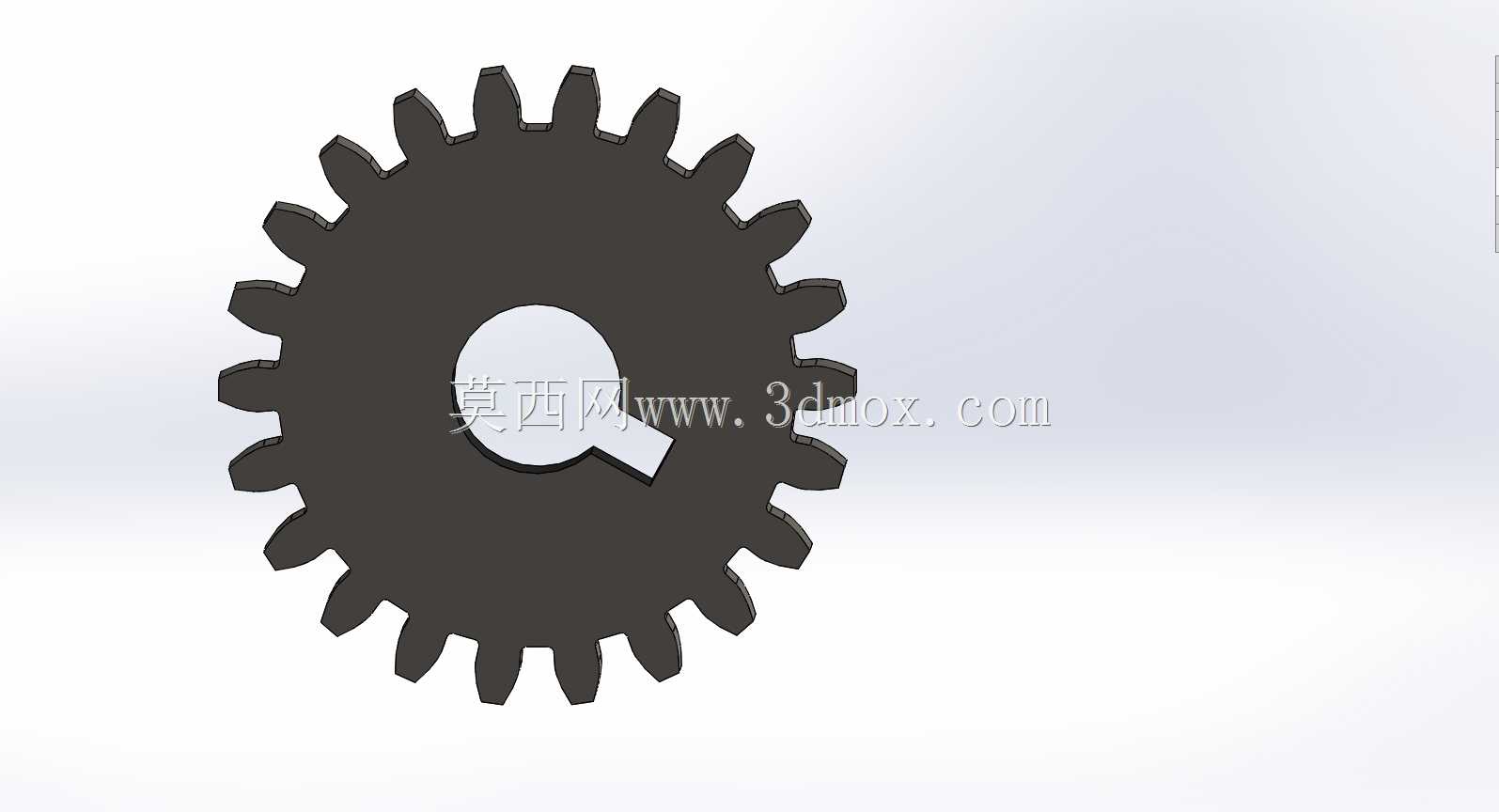

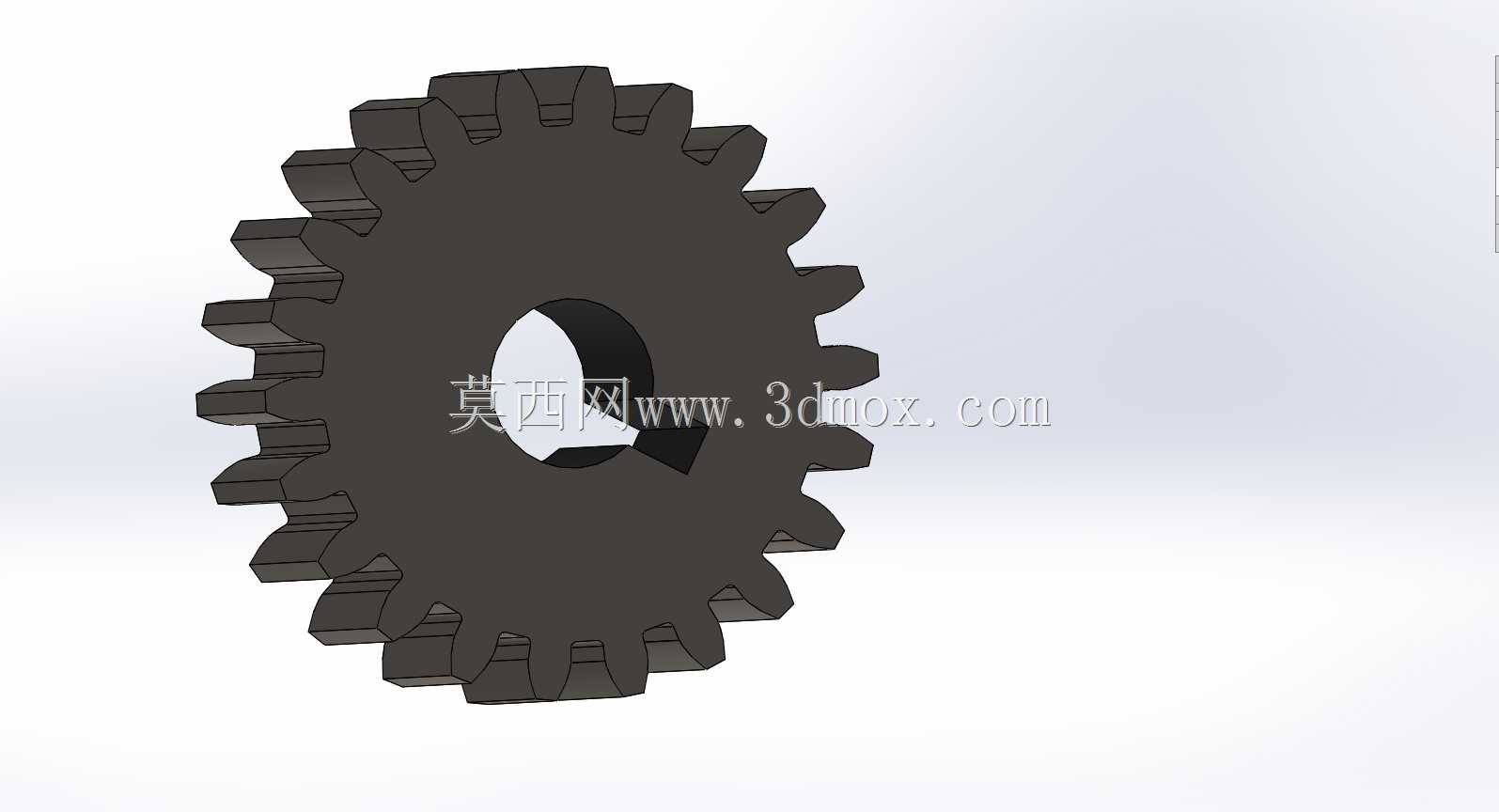

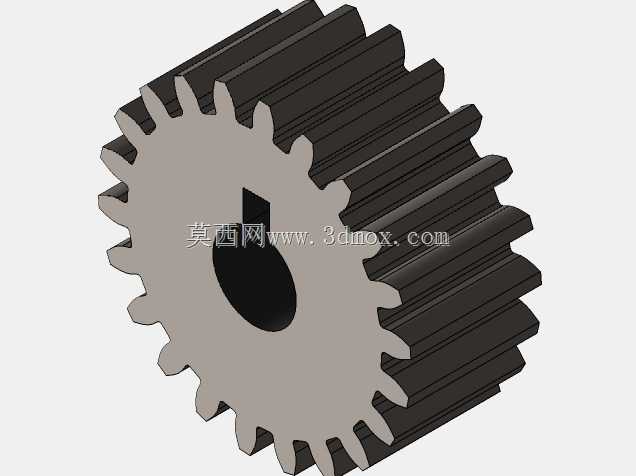

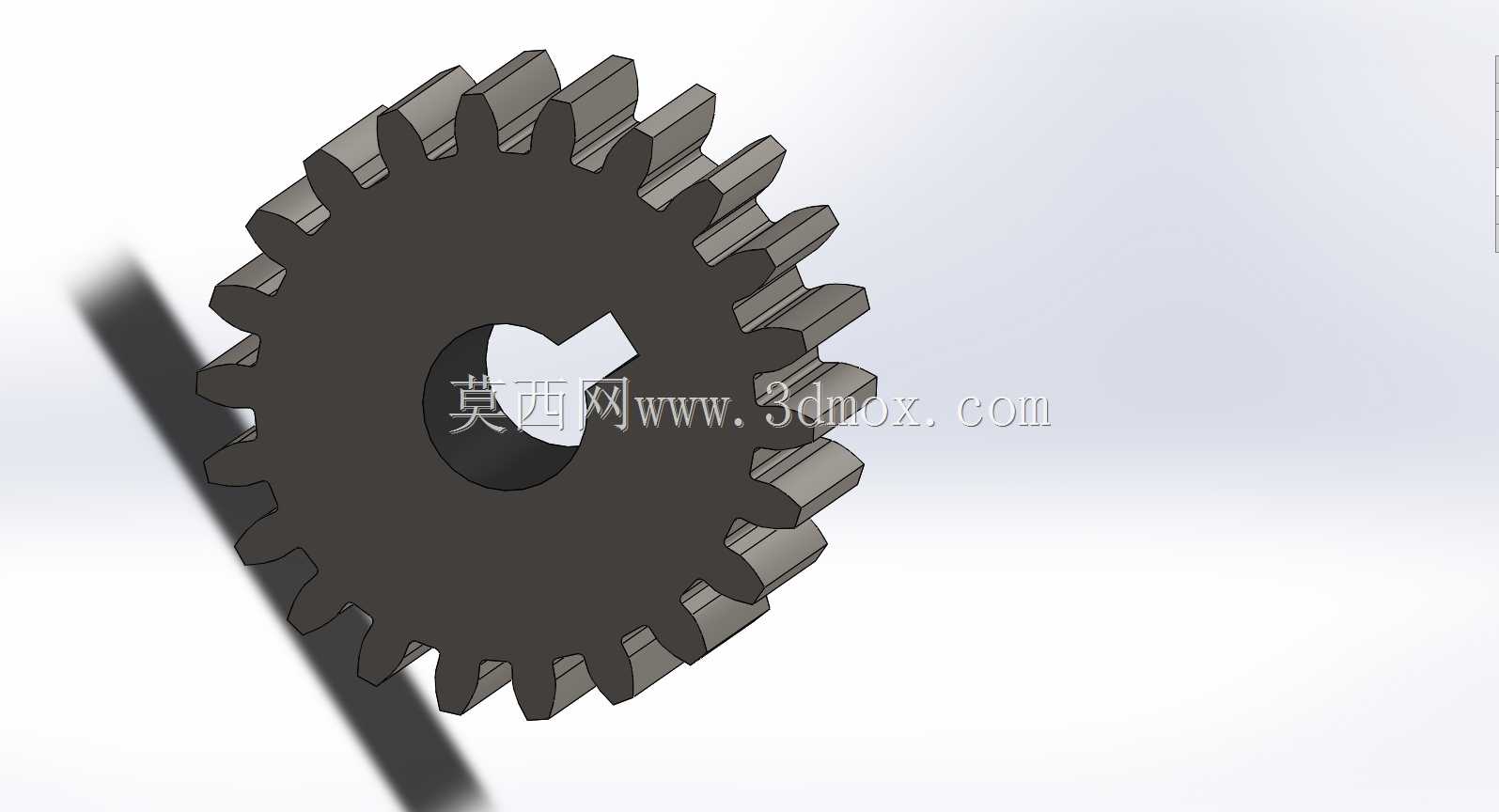

设计这款齿轮时，首先是基于2.5模数的基准齿形参数，按标准渐开线齿廓生成齿形，保证啮合时的瞬时传动比恒定，减少传动过程中的冲击、振动和噪音。齿宽的取值结合模数做了匹配，既保证轮齿有足够的弯曲接触强度，避免长期受载出现断齿、齿面点蚀的问题，也不会因为齿宽过大导致载荷沿齿向分布不均，反而加剧局部磨损。中心的带键槽通孔是按照标准平键配合尺寸设计的，安装时可以通过平键实现和传动轴的周向固定，传递额定扭矩，不会出现传动过程中齿轮和轴相对打滑的问题，键槽的位置公差也做了对应约束，保证装配后齿轮的径向跳动控制在合理范围内，避免运转时出现偏摆。

从安装边界来看，这款齿轮的齿顶圆、齿根圆尺寸都严格遵循标准模数齿轮的尺寸规范，配对啮合时只要中心距按照标准值调整，就能保证合理的齿侧间隙，既不会因为间隙过小出现卡齿、运转憋劲的情况，也不会因为间隙过大导致传动回程误差超标，反向传动时出现空程。齿端做了微小的倒角处理，一方面是装配时更容易导入啮合位置，另一方面也能避免齿端边缘的应力集中，减少磕碰导致的齿部崩损。实际选型使用时，这类直齿轮通常搭配同模数的其他齿数齿轮组成传动副，根据齿数比实现对应的减速或者增速传动，因为是直齿结构，加工时可以用滚齿、插齿的常规工艺实现，加工成本更低，备件采购替换也十分方便，不需要定制特殊刀具，对于通用设备的维修保养来说十分友好。在传动系统布置时，因为直齿轮啮合是沿整个齿宽同时进入和退出啮合，所以更适合转速不超过10m/s的工况，如果是高速工况通常会选用斜齿，但在多数通用工业设备的中低速传动段，这类渐开线直齿轮的可靠性、经济性都有明显优势，是传动结构设计里非常经典的基础零件选型。
