电梯制动用夹轨式制动基座结构设计

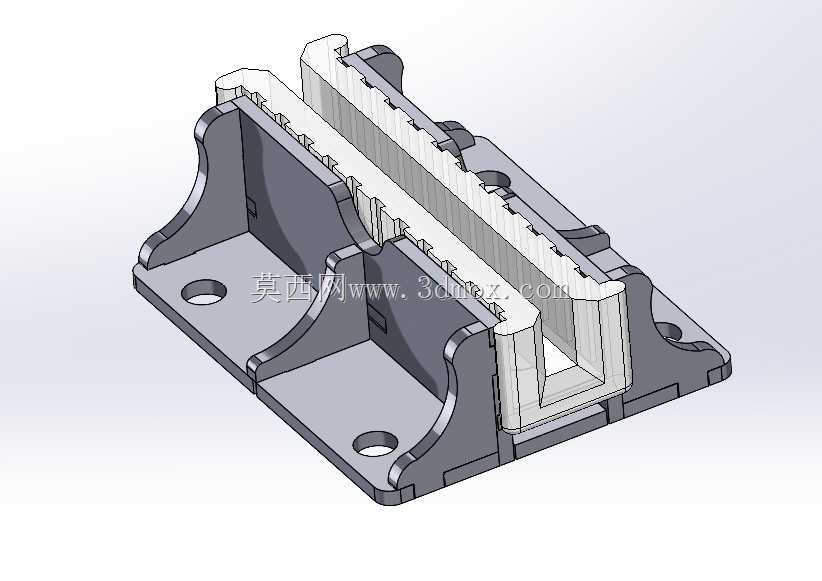

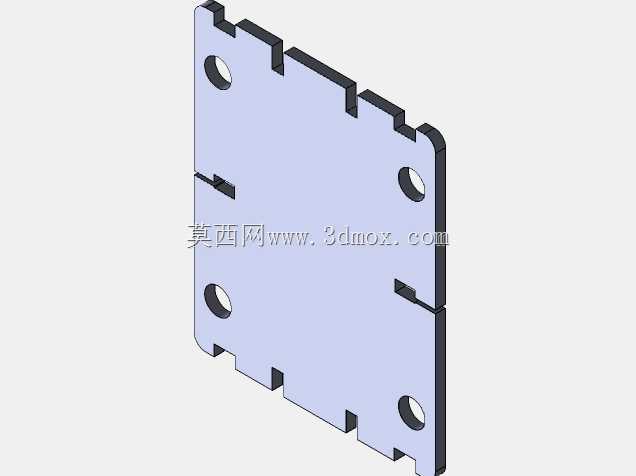

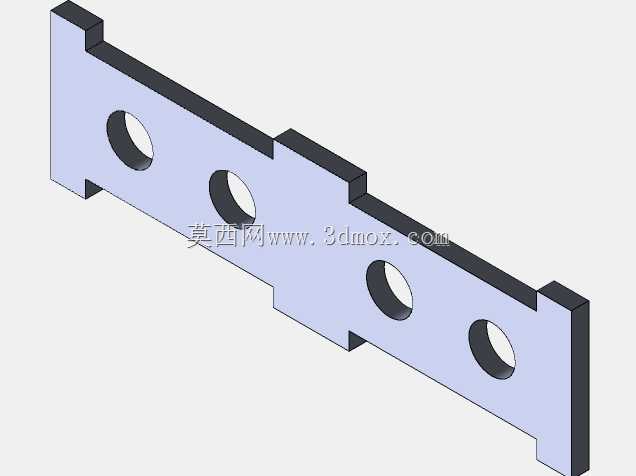

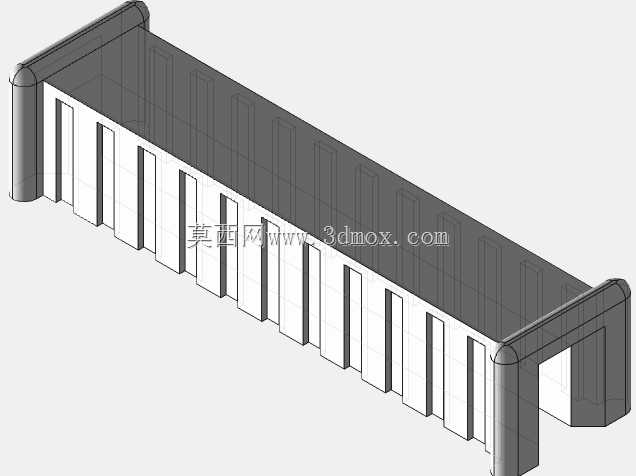

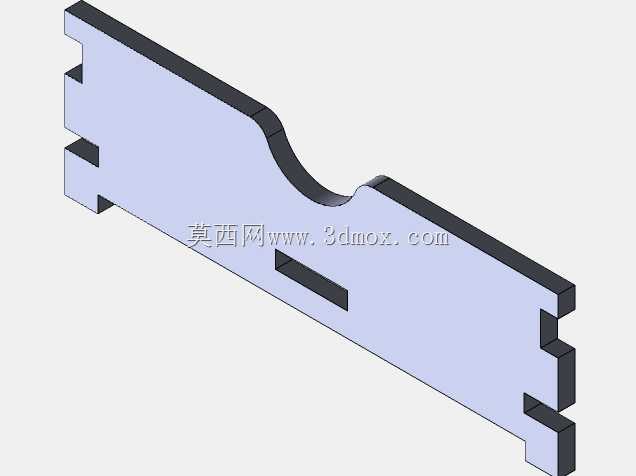

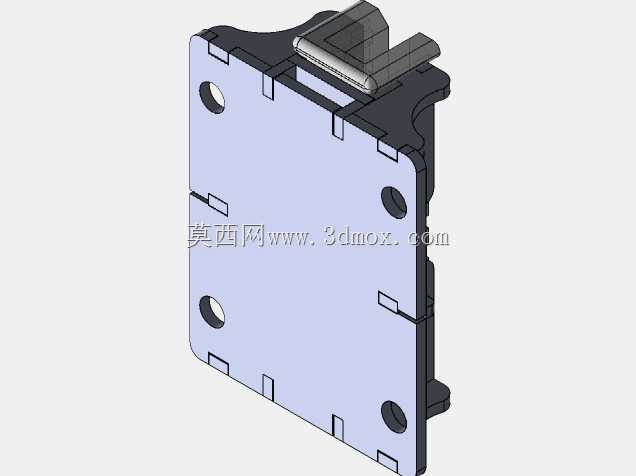

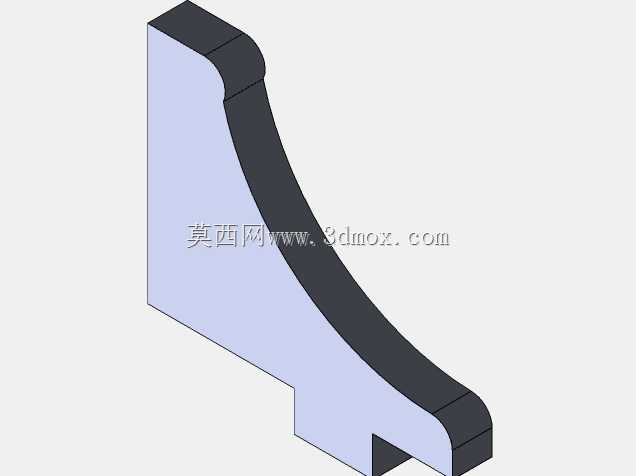

该构件主要应用于电梯曳引系统的制动环节，属于电梯安全制动系统的配套夹持部件，日常运行中配合制动驱动机构完成对导轨的夹紧动作，在电梯出现超速、溜梯等异常工况时提供足够的夹持摩擦力，将轿厢可靠锁止在导轨上，避免坠落或冲顶风险，是电梯安全保护系统里的核心受力构件之一。从结构设计来看，整体采用对称式布局，底部为带安装孔的平板式安装基座，四个安装孔分布在基座四角，安装时可通过螺栓直接固定在电梯轿厢架或者对重架的对应安装位上，安装孔的位置公差按照电梯行业安装标准预留，可适配多数主流规格T型电梯导轨的安装间距，安装边界预留了足够的螺栓操作空间，现场装配时不需要额外加工适配结构。两侧的立式支撑臂采用圆弧过渡的加强结构，避免应力集中在支撑臂与底板的连接位置，支撑臂内侧预留了摩擦片的安装卡槽，可直接卡装配套的耐磨摩擦衬垫，衬垫磨损后可单独拆卸更换，不需要整体更换基座，降低后期维护成本。中间的夹持槽型结构完全匹配T型电梯导轨的截面轮廓，槽体内侧的齿状接触面可增大与摩擦衬垫的结合力，避免制动时衬垫出现滑移错位，保证制动力传递的稳定性。设计过程中充分考虑了受力传递路径，制动时产生的正压力通过两侧支撑臂均匀传递到底部安装板，再通过安装螺栓分散到轿厢架结构上，整体壁厚按照额定制动力的1.5倍安全系数设计，支撑臂与底板的连接位置做了加厚处理，反复制动工况下不会出现结构变形。构件的外形尺寸紧凑，不会占用过多轿厢架的安装空间，两侧的导向斜面可在制动动作过程中引导构件沿导轨方向平稳贴合，避免出现卡滞、偏磨的情况，保证制动动作响应顺畅。
