汽车传动系统等速驱动半轴结构设计

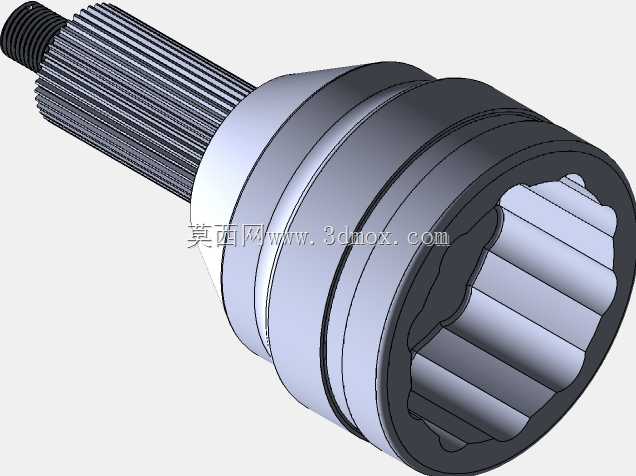

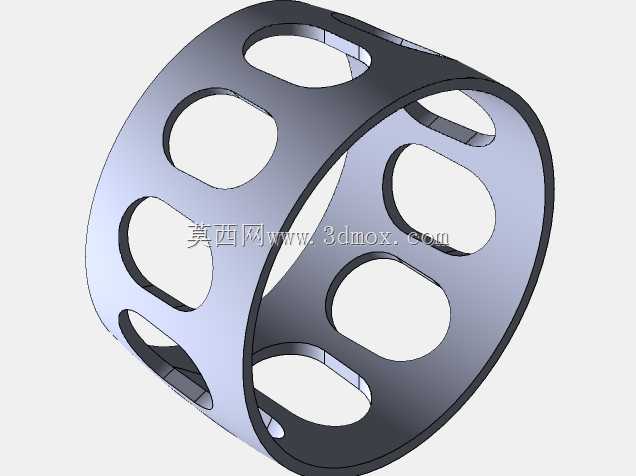

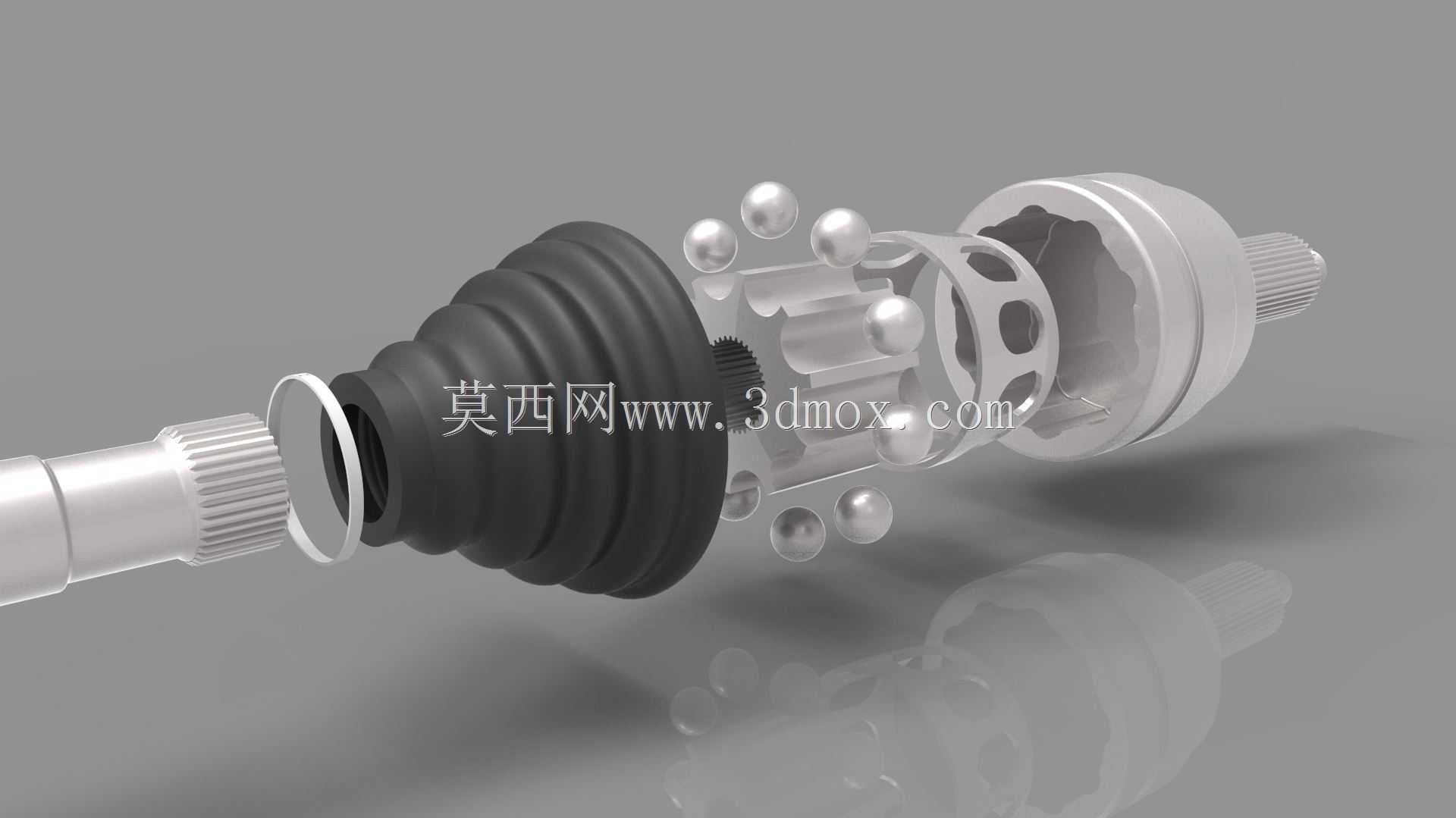

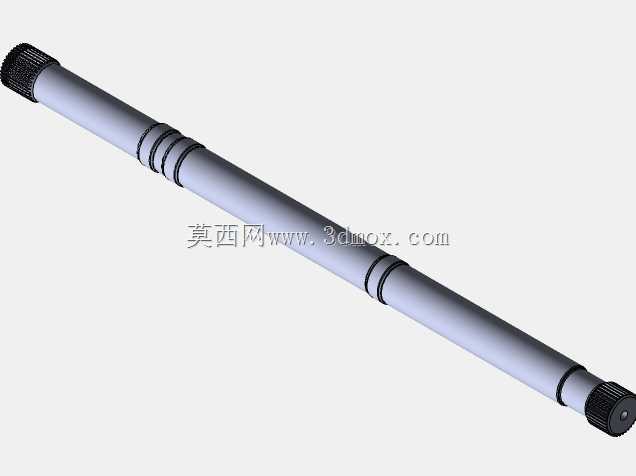

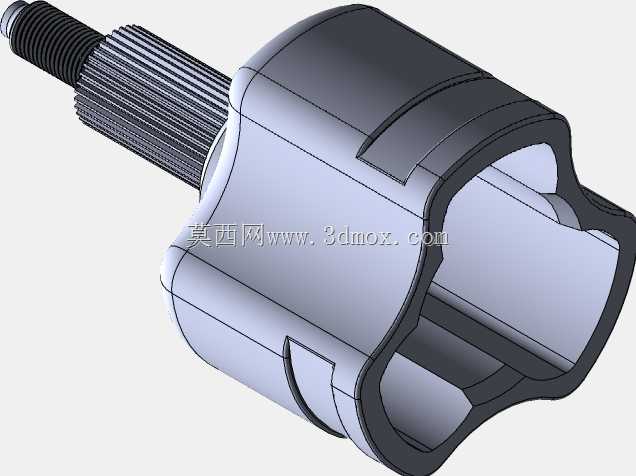

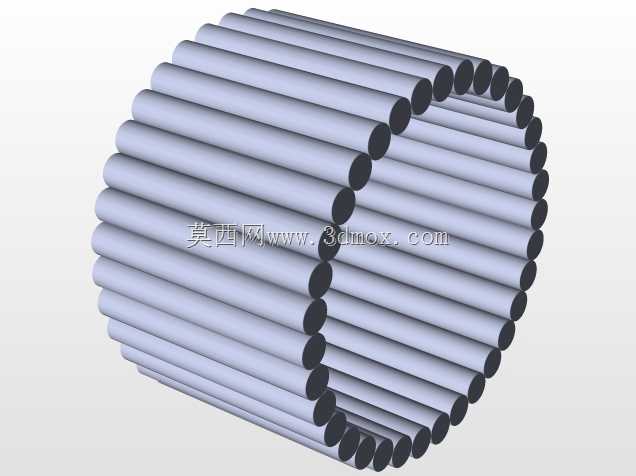

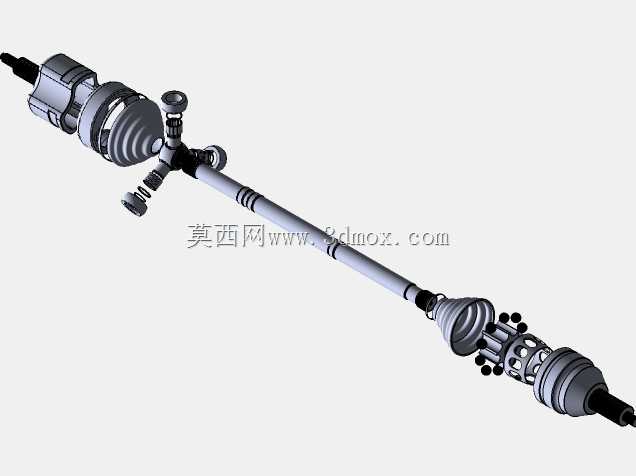

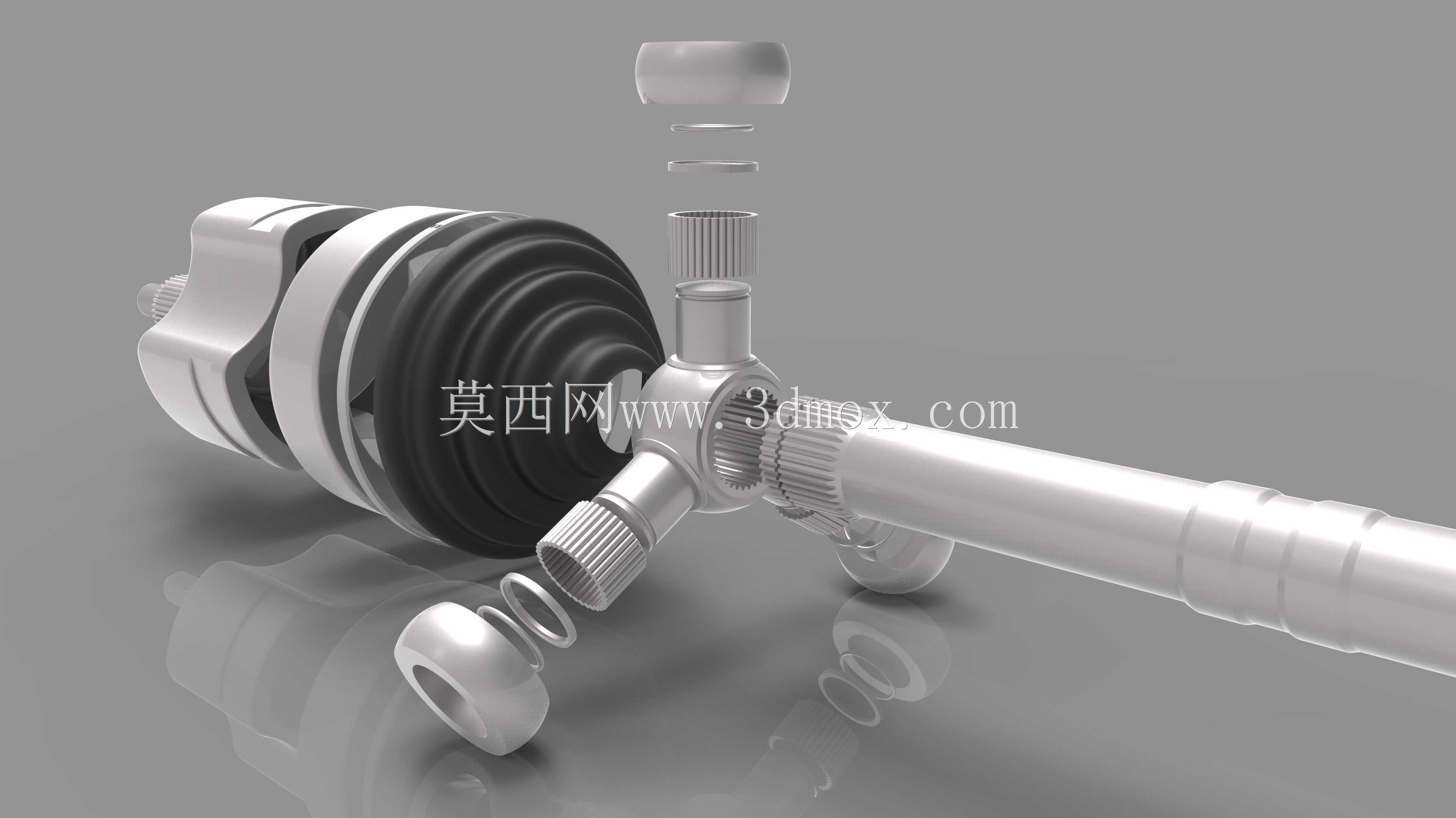

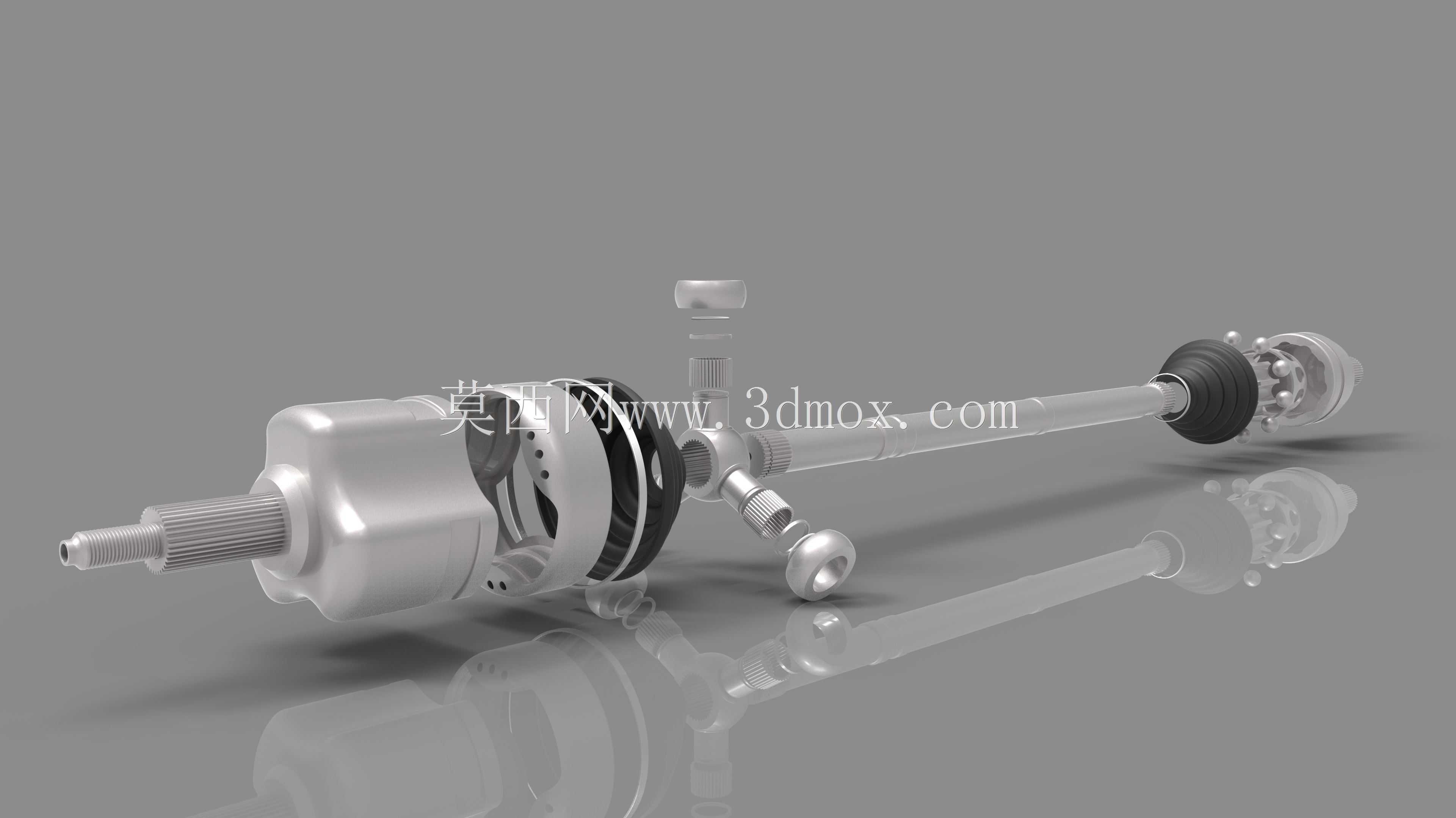

在前置前驱车型的底盘传动布局中，半轴是连接差速器输出端与驱动轮轮毂的核心传力部件，需要在车轮随悬架跳动、转向产生角度变化的全工况下，稳定传递发动机输出的扭矩，同时补偿跳动带来的长度与角度偏移，避免传动过程中出现转速波动、卡滞或异响问题。这款半轴的设计采用两端带等速万向节的结构，内侧为固定式万向节对接差速器侧输出法兰，外侧为可轴向滑移的万向节对接轮毂轴承单元，中间采用空心轴杆设计，在保证抗扭强度的前提下降低簧下质量，提升底盘响应表现。从安装边界来看，内侧万向节的花键参数需要与差速器半轴齿轮的内花键完全匹配，配合卡簧槽实现轴向定位，防止车辆急加速或制动时半轴脱出；外侧花键需要匹配轮毂轴承的内圈花键，轴端螺纹段用于锁紧轮毂螺母，保证预紧力符合装配要求，避免轮毂轴承出现旷量。设计过程中需要重点校核轴杆的抗扭疲劳强度，结合车辆满载、急加速、冲击载荷等多种工况的扭矩输入，计算轴杆的最小直径与过渡圆角，避免应力集中导致的轴杆断裂；同时万向节的钢球滚道设计需要保证在最大摆角下钢球始终处于等速传动平面，降低传动过程中的滑动摩擦，提升万向节的使用寿命。外侧万向节的防尘罩采用多褶皱橡胶结构，预留足够的伸缩余量，适配悬架上下跳动时的长度变化，同时阻挡泥沙、水汽进入万向节内部，避免润滑脂流失导致的钢球与滚道磨损。在实际装车场景中，半轴的长度参数需要结合悬架跳动行程、转向最大角度进行匹配，避免车轮上跳至极限位置时半轴顶死，或者转向打满时万向节摆角超出设计极限导致传动卡滞；中间轴杆的表面做调质处理，花键部位做高频淬火提升表面硬度，应对频繁的扭矩冲击与花键磨损。这类半轴结构除了应用在传统燃油前驱车型上，也可适配纯电车型的电驱桥输出端，根据电机输出扭矩的大小调整轴杆直径与万向节钢球数量，满足不同动力等级车型的传动需求，在售后维修场景中，这类结构的半轴也可通过更换防尘罩、补充润滑脂实现保养维护，降低全生命周期的使用成本。
