汽车传动等速驱动车轴结构设计

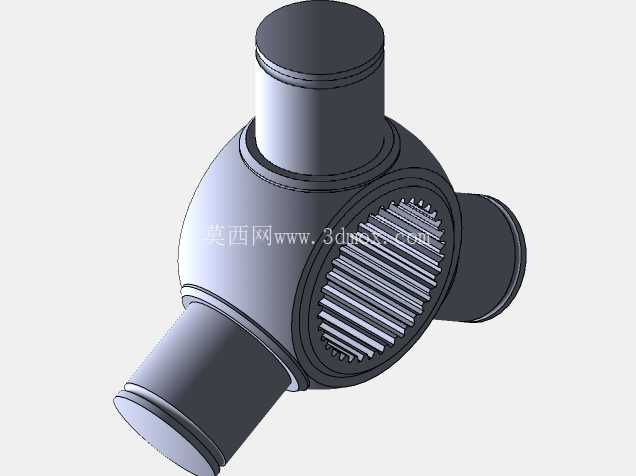

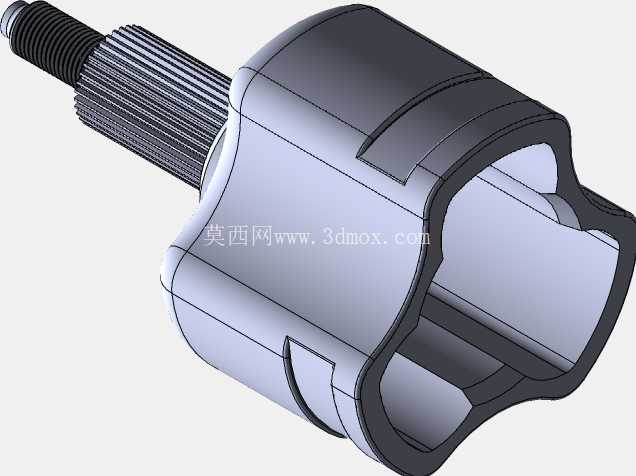

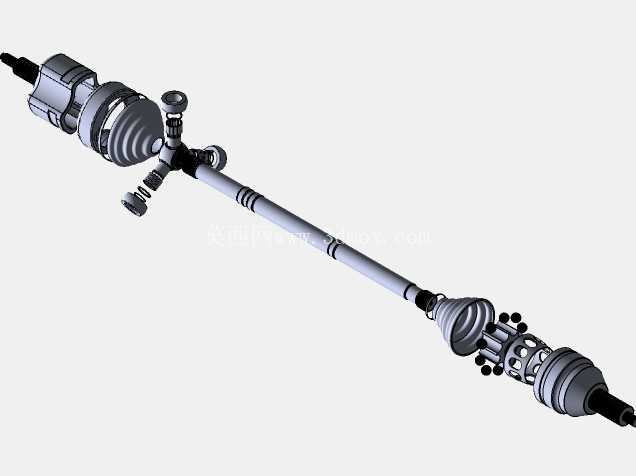

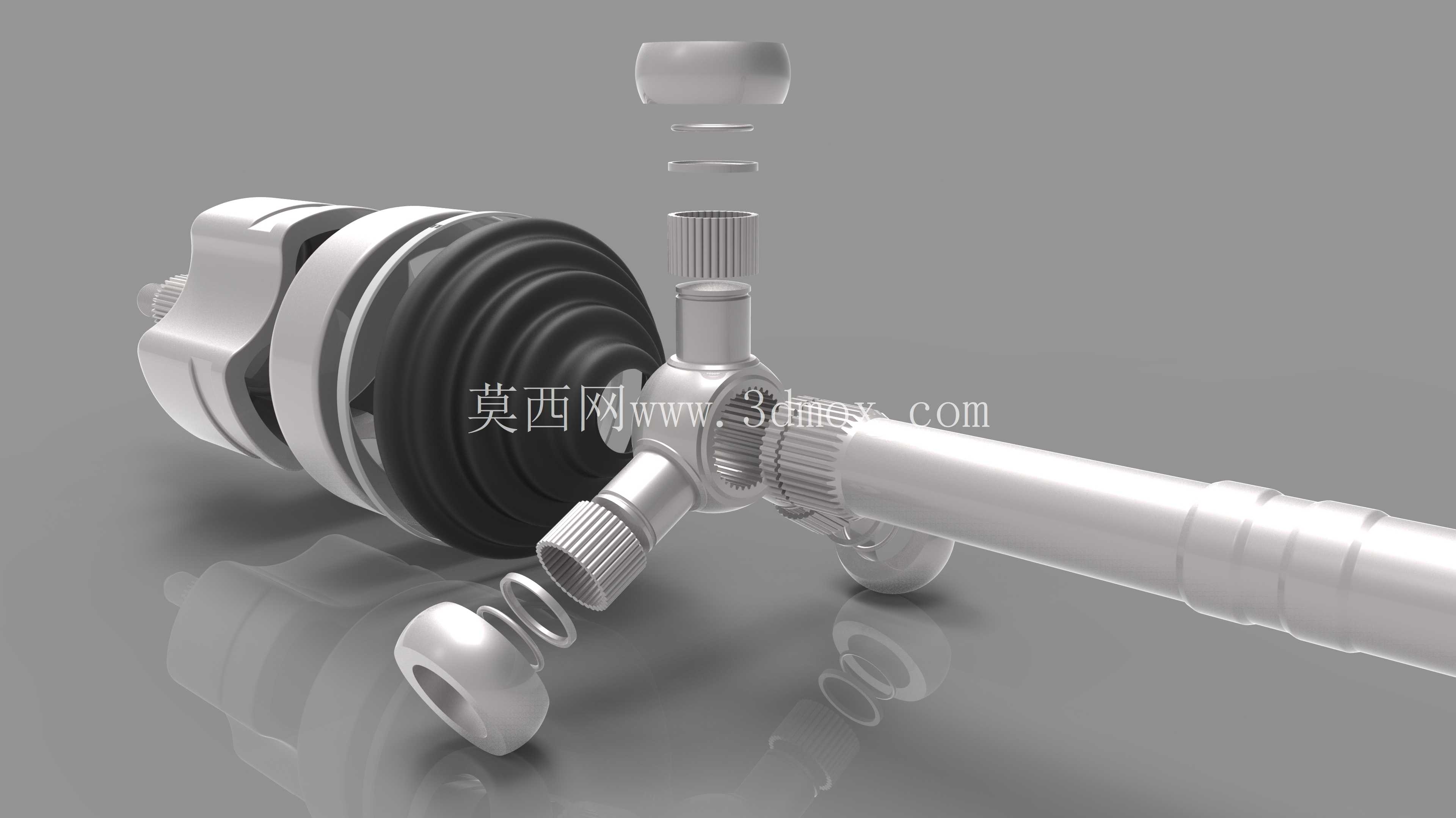

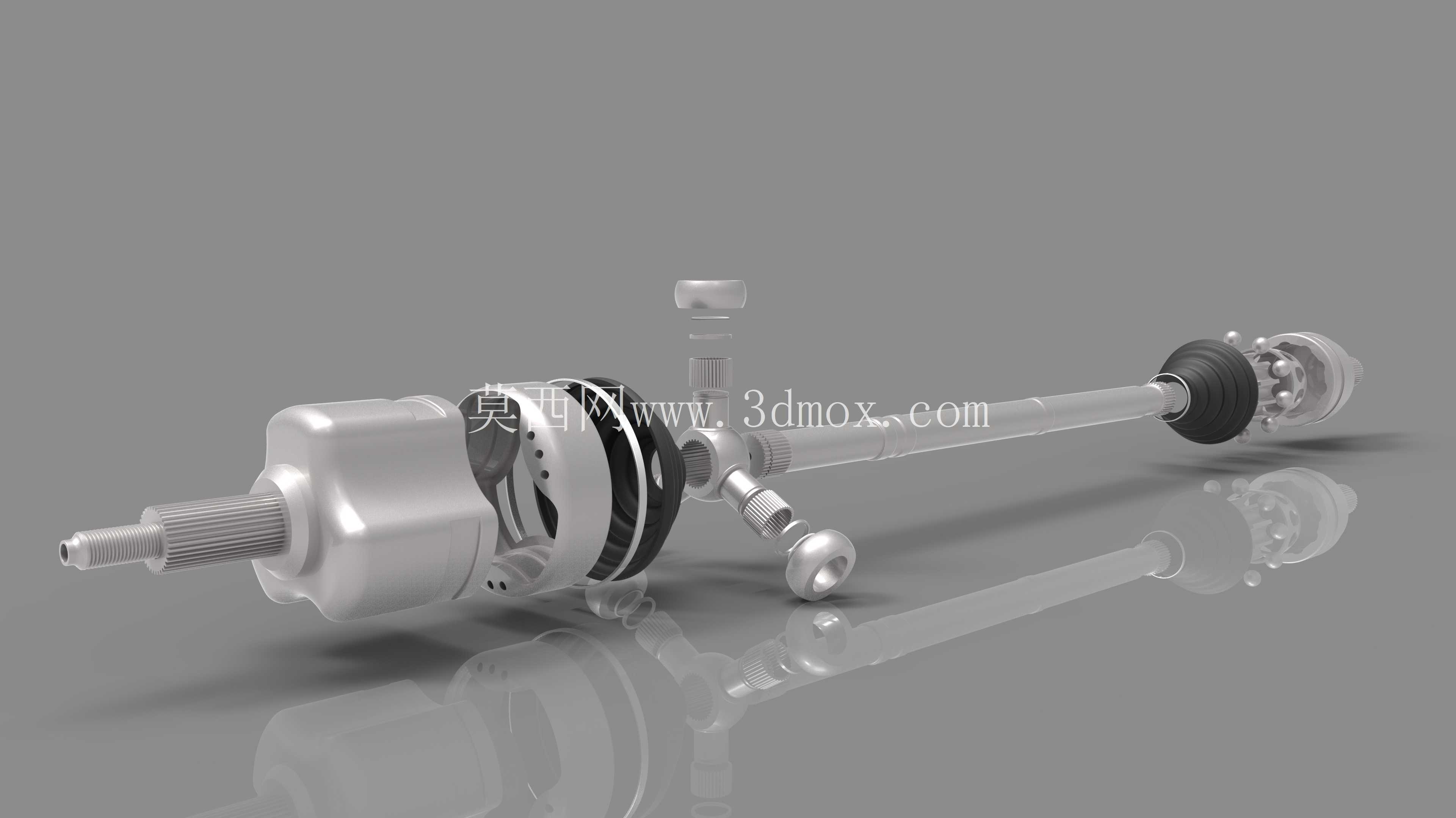

　　在前置前驱车型的动力传递链路中，驱动车轴是衔接差速器输出端与轮毂轴承单元的核心受力部件，日常行驶过程中，车轮随悬架跳动产生的角度偏移、转向动作带来的轴线夹角变化，都需要这套部件在持续传递扭矩的同时，抵消角度偏差带来的转速波动，避免传动过程出现卡滞、抖动或动力损耗。这套车轴结构采用两端等速万向节搭配中间实心轴杆的布局，靠近差速器侧的固定型万向节负责补偿悬架上下跳动带来的轴向角度变化，靠近轮毂侧的滑移型万向节则兼顾转向时的大角度偏转需求，同时预留轴向滑移量，抵消悬架压缩拉伸过程中产生的轴长变化，避免部件出现硬顶干涉。

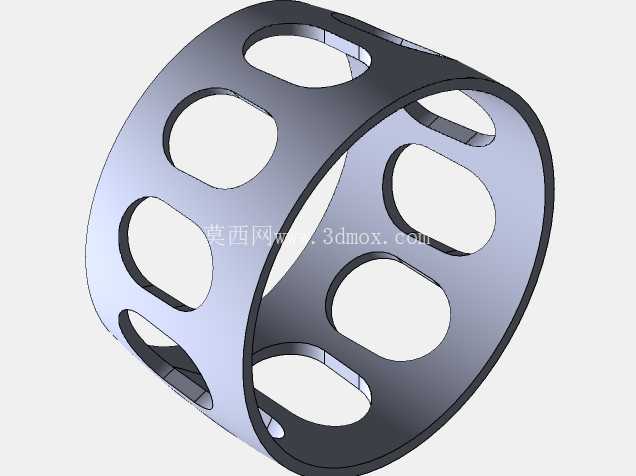

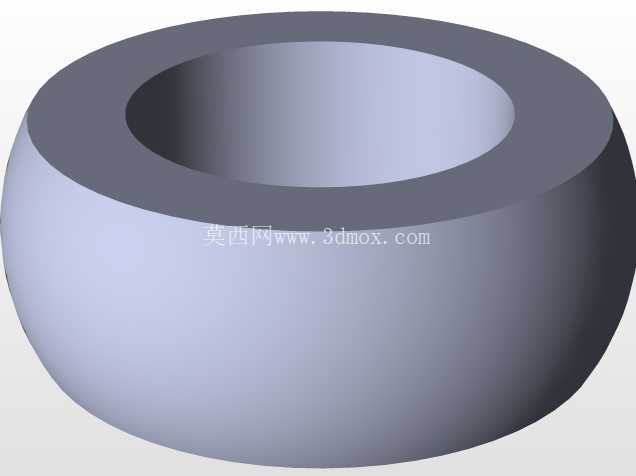

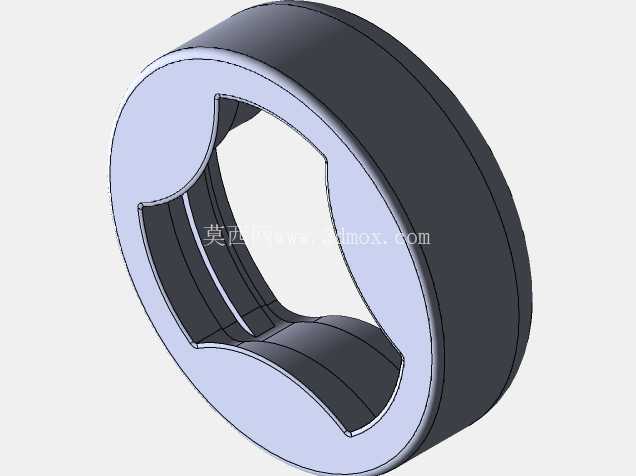

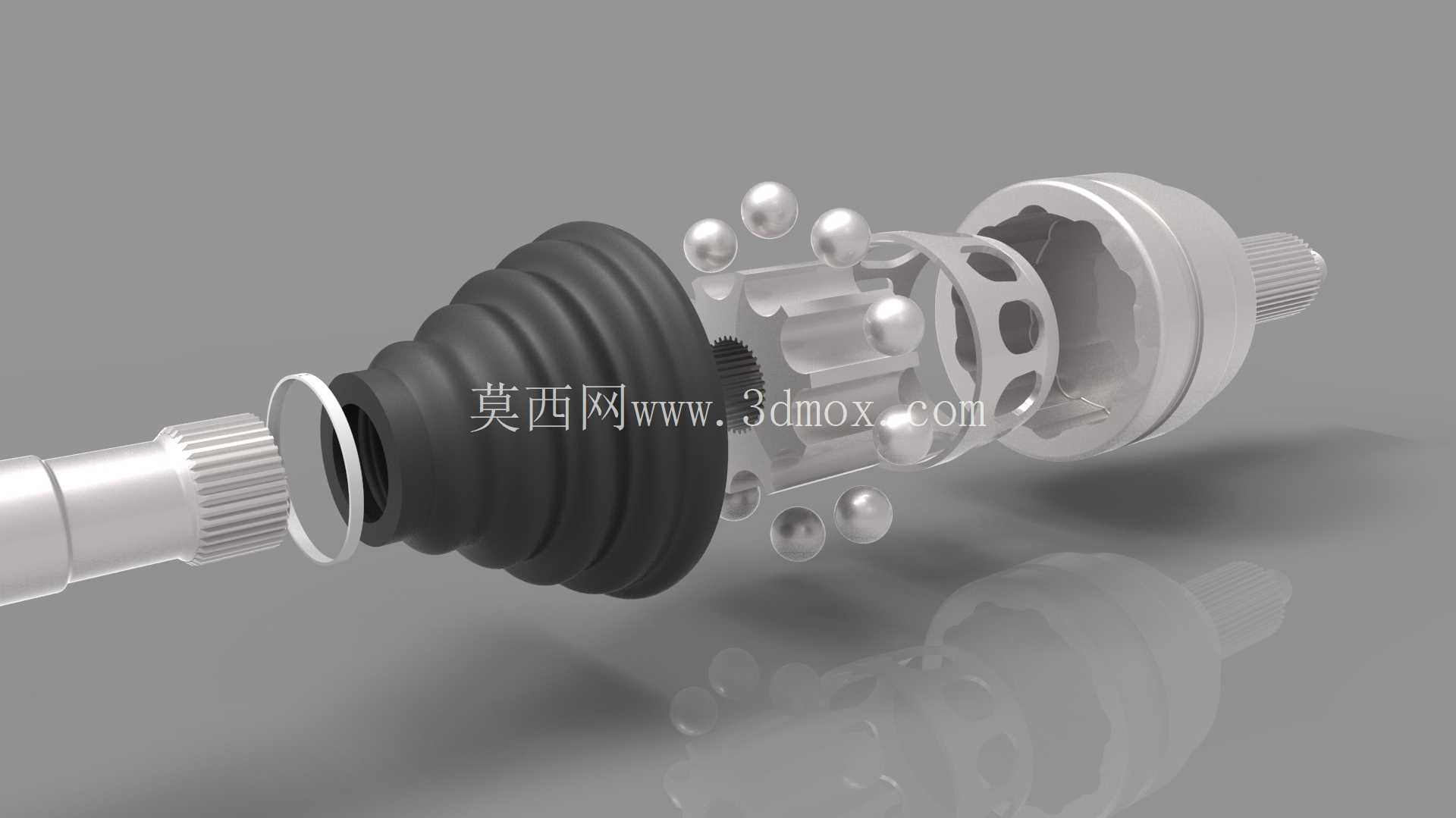

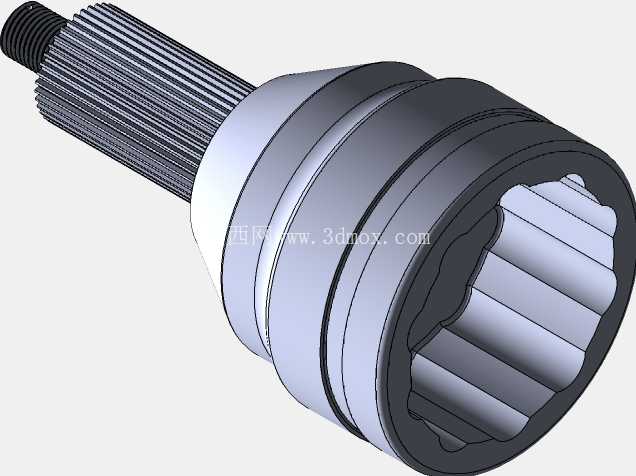

　　从结构设计逻辑来看，中间轴杆采用变径设计，花键连接段做了高频淬火硬化处理，表面硬度达到HRC55-60，能够承受起步、急加速时的瞬时冲击扭矩，轴杆中段做了动平衡校准，在3000rpm转速下的剩余不平衡量控制在5g·cm以内，避免高速行驶时产生传动共振。两端的万向节球笼内部采用六钢球滚道结构，滚道曲率与钢球半径的匹配经过反复校核，确保在最大偏转角度38度的工况下，钢球与滚道的接触应力仍处于材料许用范围内，球笼外部的橡胶防尘罩采用多褶皱结构，既可以适配大角度偏转时的拉伸压缩变形，也能阻挡外界泥沙、水汽进入万向节内部，避免润滑脂流失造成的磨损失效。

　　安装边界方面，差速器侧的花键参数与主流家用车型差速器半轴齿轮匹配，端部卡簧槽的位置经过精准计算，装配后卡簧卡入齿轮卡槽的轴向间隙控制在0.1-0.3mm，既不会出现松旷异响，也不会造成装配拆卸困难；轮毂侧的花键轴头带螺纹段，配合锁紧螺母可以将轴头与轮毂轴承内圈刚性锁紧，锁紧扭矩设定为220N·m，确保大扭矩传递时不会出现花键打滑。在实际整车匹配场景中，这套车轴需要适配悬架跳动行程内的所有角度变化，当车辆经过颠簸路面，悬架压缩至极限位置时，内侧万向节的偏转角度不超过22度，外侧万向节在转向打满时的最大偏转角度不超过36度，始终处于万向节的许用工作角度范围内，不会出现传动卡滞。

　　设计过程中还针对不同工况做了受力校核，在最大扭矩输出工况下，轴杆的扭转安全系数达到2.5以上，万向节钢球的接触疲劳寿命满足整车30万公里行驶的设计要求，防尘罩的材料选用耐高低温的氯丁橡胶，在-40℃到120℃的环境温度范围内，不会出现硬化开裂或软化变形，保证全气候工况下的密封可靠性。从装配工艺角度来看，整套部件采用模块化设计，两端万向节与中间轴杆通过花键压装连接，压装力控制在8-12kN，压装后轴杆端面对万向节端面的跳动量不超过0.05mm，确保装配后的整体同轴度，减少运转过程中的附加载荷。日常维保场景中，只需要定期检查防尘罩是否存在破损、卡箍是否松动，一旦出现防尘罩破损及时更换润滑脂和防尘罩，即可大幅延长万向节的使用寿命，不需要整体更换车轴总成，能够有效降低车辆的使用维护成本。
