钣金适配型USB公端连接端口结构设计

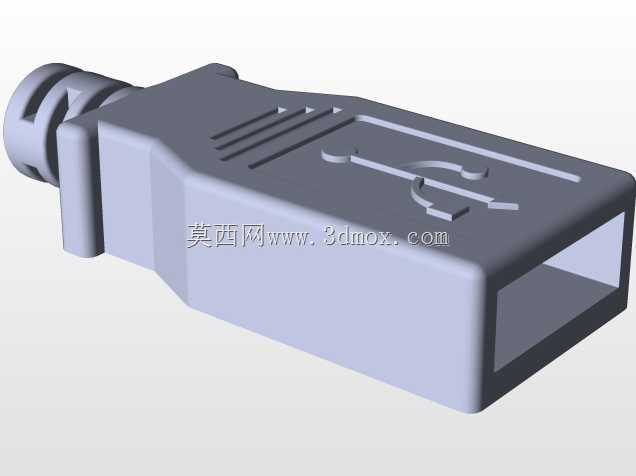

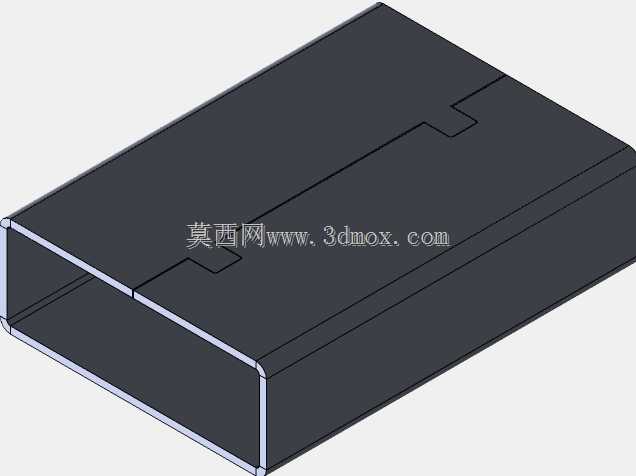

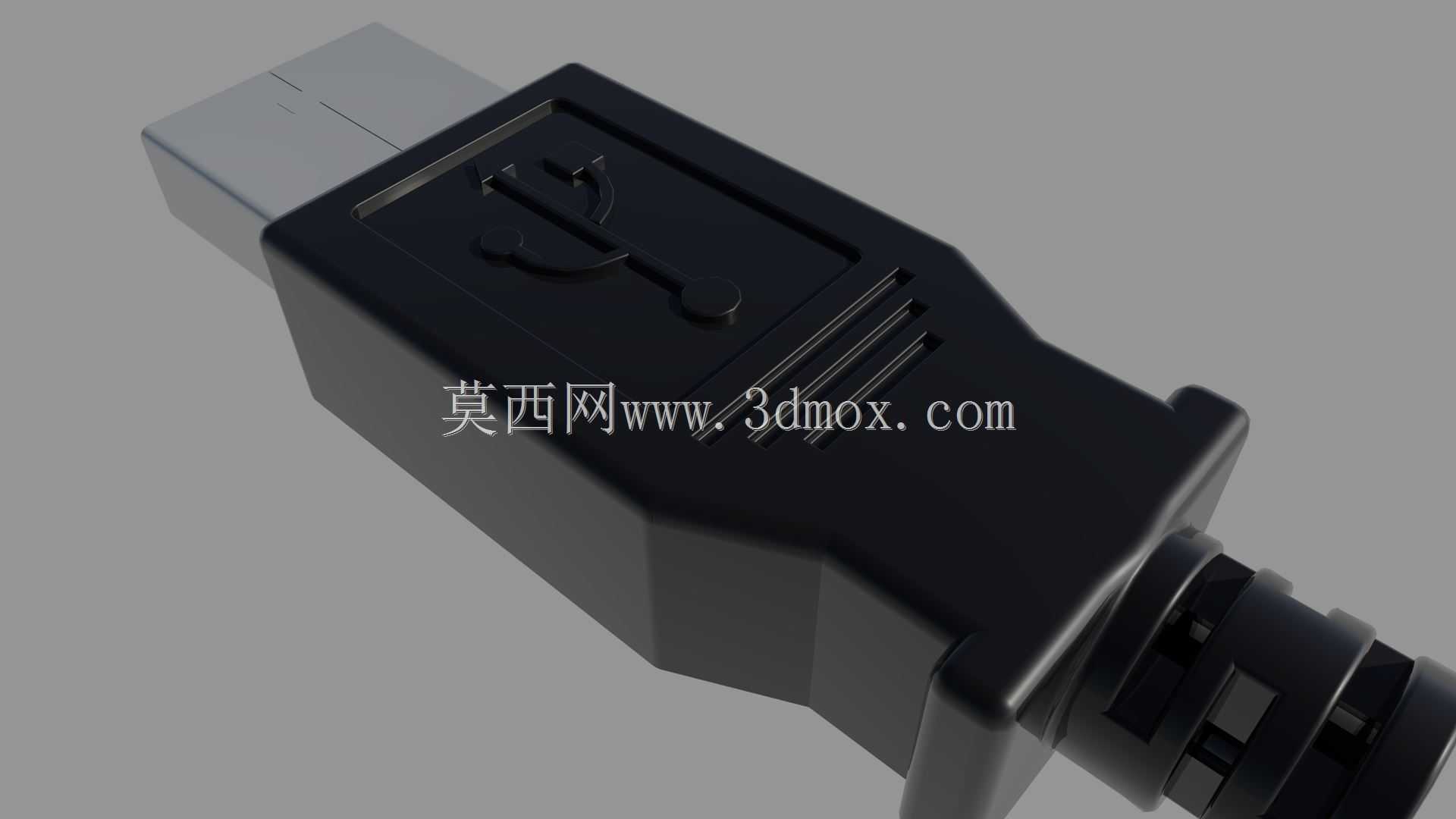

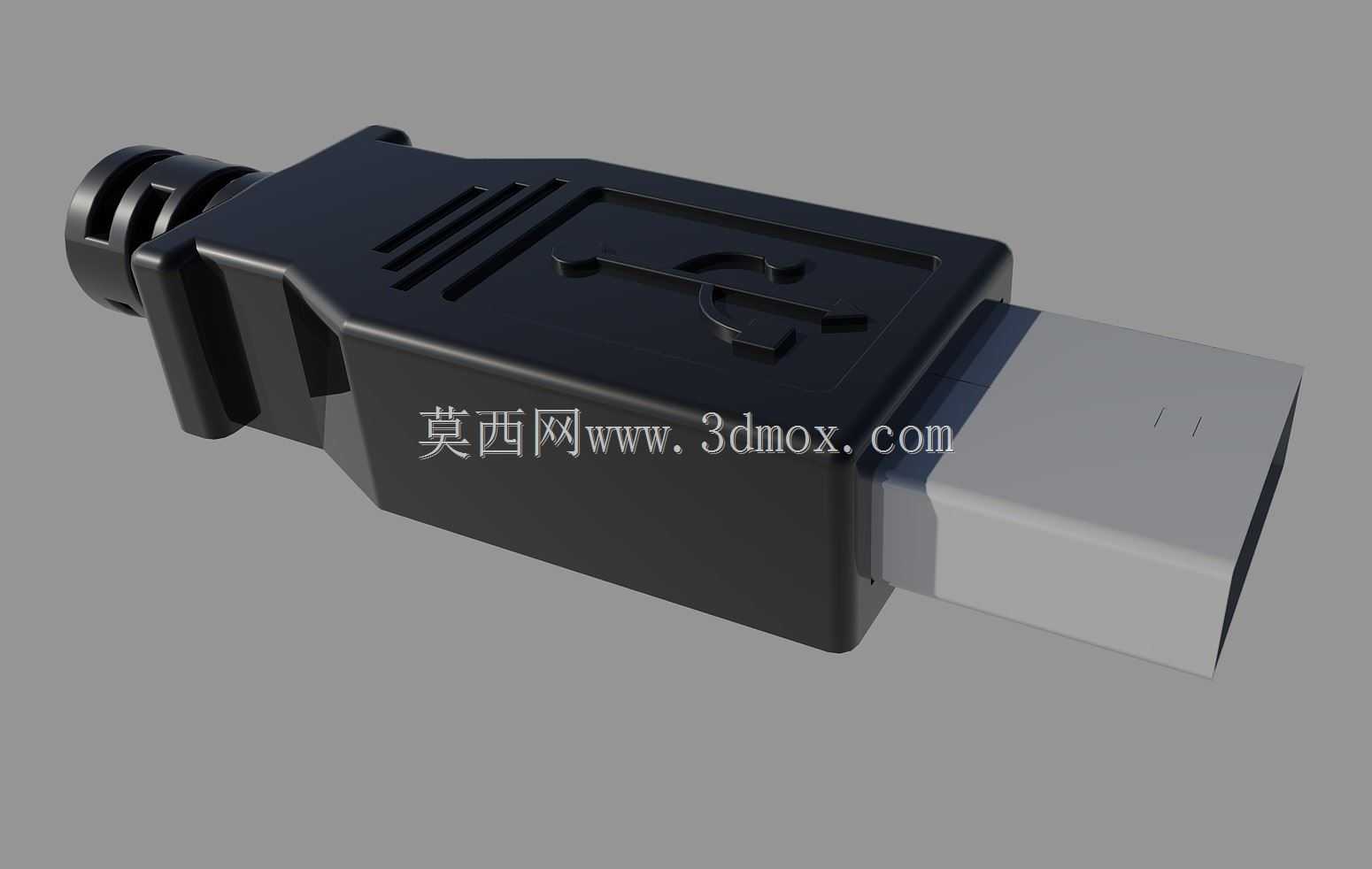

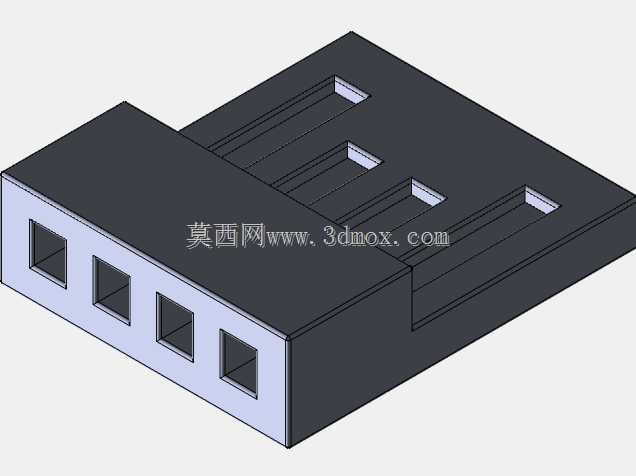

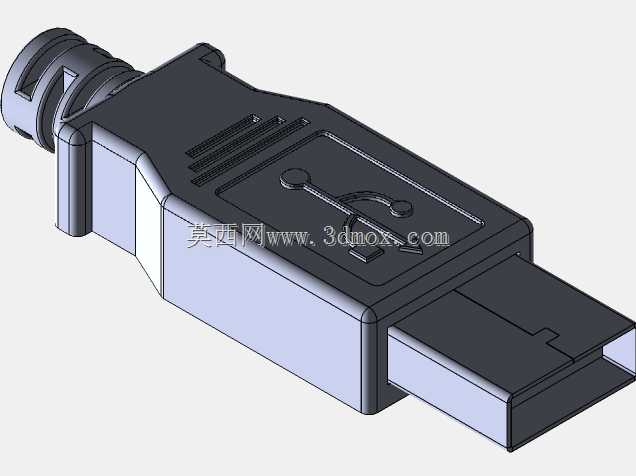

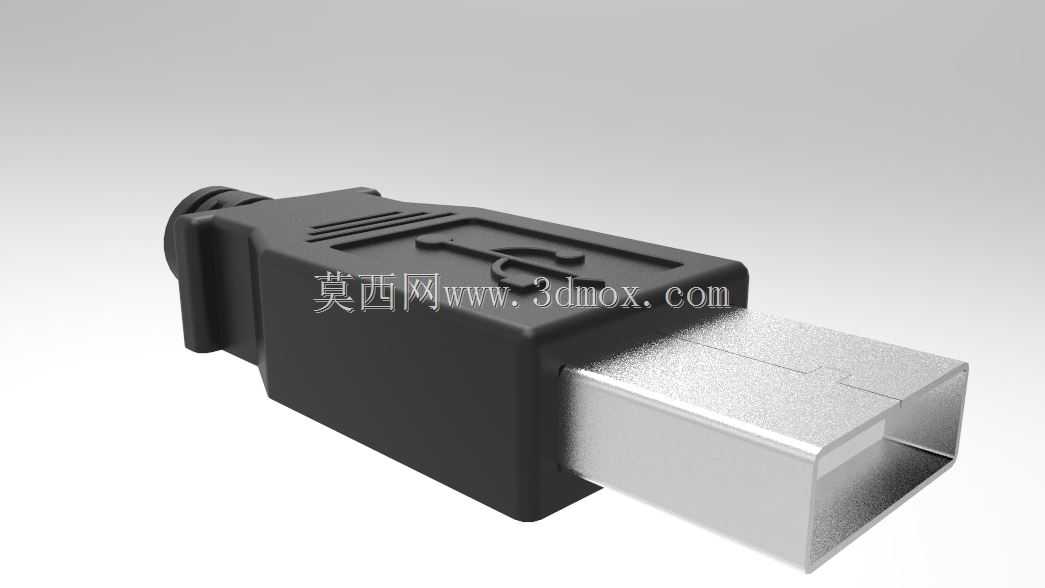

这类USB端口主要适配钣金材质的设备面板插座，常见于工业控制机柜、嵌入式工控终端、外置数据采集模块的外露接口位置，承担设备与外设之间的有线数据传输、小功率供电接驳功能，区别于消费级电子设备的超薄USB接口，这类适配钣金安装座的端口结构强度更高，抗反复插拔的耐疲劳性能更适配工业场景的高频使用需求。从结构设计逻辑来看，端口整体分为插接端、主体限位段、尾部线缆固定段三个核心部分，插接端采用标准USB公端的接触尺寸规范，金属接触片的排布间距、插入深度完全符合通用USB协议的物理层要求，能和常规USB母座实现无阻碍适配，不会出现插接过紧或松旷接触不良的问题。主体段做了加厚的塑胶壳体设计，表面的防滑筋条不仅方便插拔时手部施力，也能增加壳体的结构刚性，避免插拔受力时出现壳体开裂的问题，壳体表面的USB标识做了凹陷成型处理，长期摩擦也不会出现标识磨损脱落的情况，方便现场操作人员快速识别接口方向，避免反插损坏接触端子。尾部的线缆固定段做了阶梯式的防弯折结构，线缆接入位置的加厚胶圈能缓冲线缆弯折时的应力，避免线缆根部因为反复弯折出现线芯断裂的问题，这部分的外径尺寸适配常规的USB屏蔽线缆，压接装配时能和线缆外屏蔽层实现可靠接触，保证数据传输时的抗干扰能力，满足工业现场复杂电磁环境下的稳定传输要求。在安装适配层面，这类端口和钣金插座配合时，主体段的限位台阶能精准卡入钣金面板的开孔位置，配合插座上的弹性卡扣能实现无螺丝快速固定，安装时不需要额外的固定件，面板开孔尺寸按照端口主体的截面尺寸预留0.2mm的装配间隙即可，插入后卡扣自动卡紧，不会出现端口松动内陷的问题。设计过程中重点考量了插拔寿命的要求，插接端的金属端子采用加厚铜材镀镍处理，插拔次数能满足工业场景的长期使用要求，塑胶壳体选用的材质具备一定的耐温、耐油污特性，在车间常见的油污、温湿度波动环境下不会出现壳体脆化、变形的问题。端口整体的外形尺寸控制紧凑，不会在面板外侧占用过多空间，尾部的线缆出线方向和插接方向同轴，布线时能顺着线缆走向自然固定，不会出现线缆过度弯折的情况，适配各类钣金设备的外露接口布局需求，不管是前置面板还是侧置接口位都能顺利安装使用。
