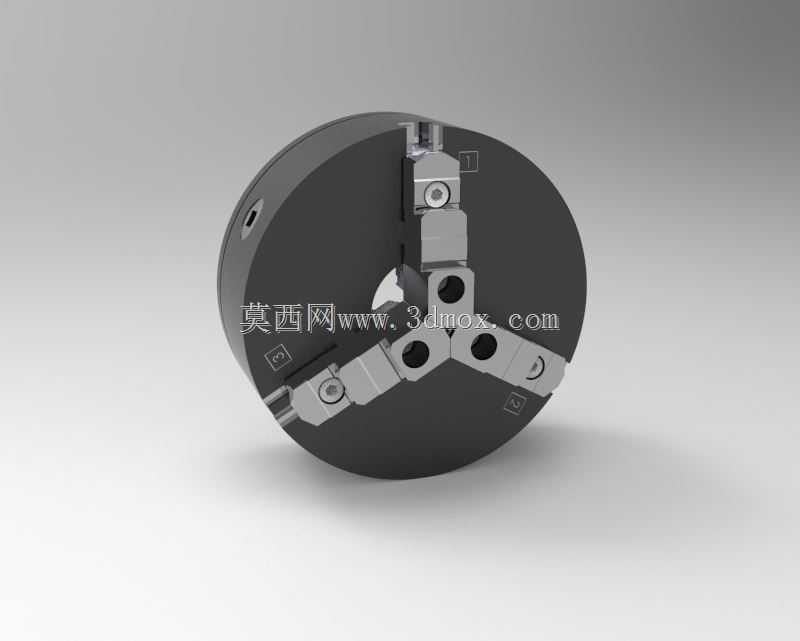

机床用三爪自定心卡盘夹持组件

作为机床加工环节最常用的装夹执行部件，三爪卡盘的应用覆盖了绝大多数回转类零件的加工场景，从普通卧式车床的手动装夹，到数控车床、外圆磨床的配套夹持，甚至部分分度头、回转工作台的工件固定，都能见到这类卡盘的身影。不同于四爪单动卡盘的单爪独立调整特性，三爪卡盘依靠内部的平面螺纹盘结构，实现三个卡爪的同步径向移动，装夹时可自动完成工件的中心找正，大幅降低回转类工件装夹的找正耗时，尤其适配轴类、盘类等对称回转零件的批量加工场景。

从功能特性来看，这款三爪卡盘的三个卡爪采用可换式硬爪结构，卡爪上的阶梯型夹持面可适配不同直径范围的工件，小直径工件可利用卡爪内侧的小圆弧面夹持，大直径盘类零件则可通过反装卡爪，利用卡爪外侧的支撑面完成内撑装夹，覆盖常规回转零件的装夹尺寸需求。卡盘本体采用高强度铸铁材质，经时效处理消除内应力后加工成型，可承受切削过程中的径向切削力与扭矩载荷，避免装夹刚性不足导致的工件振颤问题。

设计层面，这款卡盘的内部传动采用阿基米德平面螺纹配合卡爪齿条的传动结构，三个卡爪沿卡盘本体的120°等分导轨槽滑动，传动间隙控制在合理范围内，既保证卡爪移动的顺畅性，又避免间隙过大导致的装夹定心精度损失。卡盘的安装端采用标准短圆锥连接结构，可直接适配对应规格的机床主轴端部，安装时通过主轴端的锁紧盘完成卡盘的轴向固定，连接刚性充足，可传递大扭矩切削载荷，安装边界完全匹配通用机床主轴的连接尺寸，无需额外制作过渡连接法兰即可完成装配。

实际加工场景中，这类三爪卡盘的夹持重复定心精度可满足普通车削、磨削的加工精度要求，装夹操作时仅需使用卡盘扳手转动小齿轮，即可带动平面螺纹盘转动，实现三个卡爪的同步开合，操作便捷性远高于单动卡盘，是中小批量回转类零件加工的首选装夹部件。卡爪的夹持面经淬火处理，表面硬度足够，长期装夹钢制工件也不易出现压痕、磨损变形，可长期维持装夹精度，减少卡爪修磨的频次。
