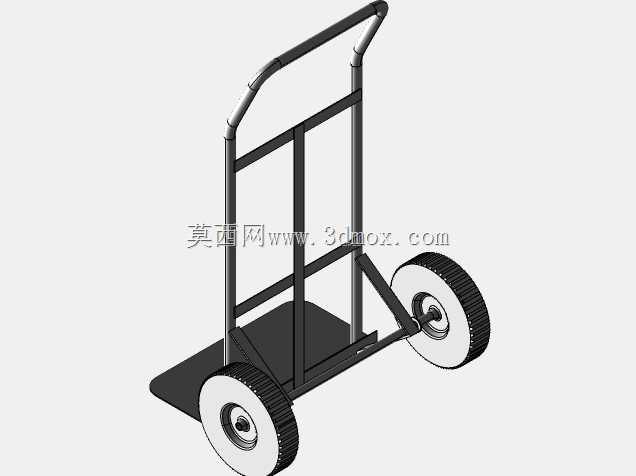

两轮手动搬运手推车结构设计

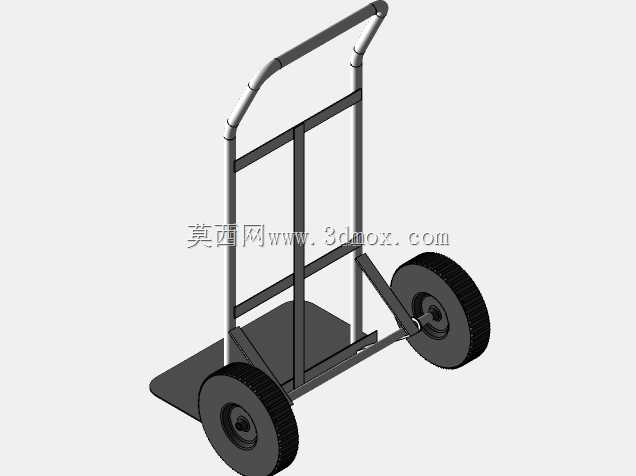

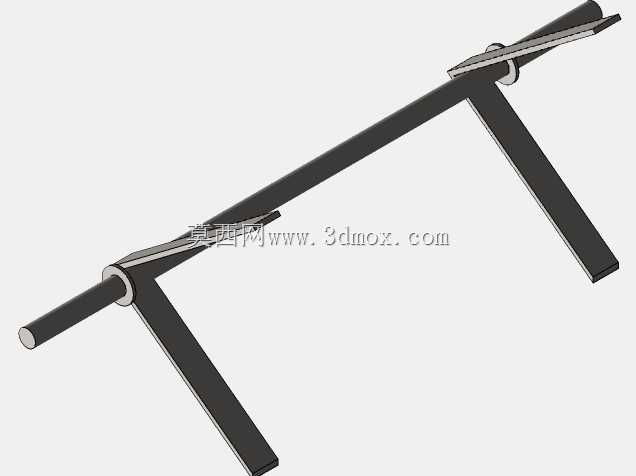

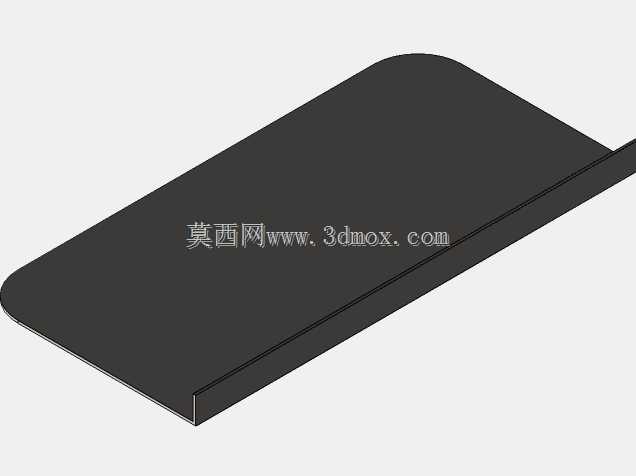

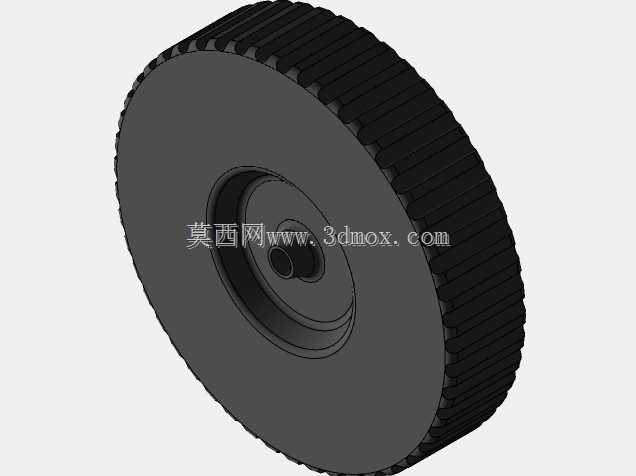

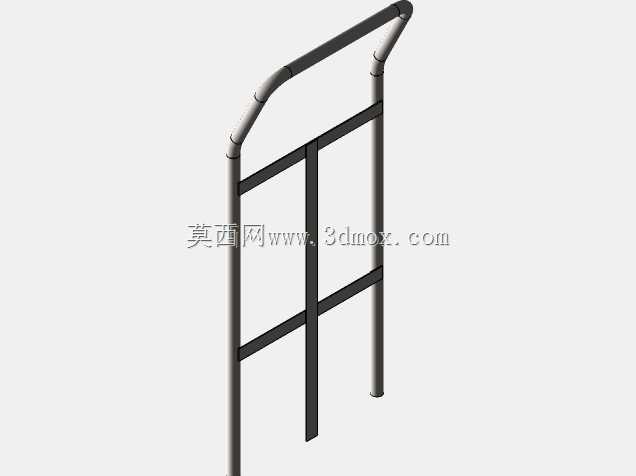

这款两轮手推车是车间、仓储场景里高频使用的短途物料转运工具，日常作业中多用于箱装货物、袋装原料、小型工件的点位转移，相比平板推车更适合狭窄通道内的转向操作，单人即可完成载重范围内的物料搬运，能大幅降低短距离转运的人力消耗。从结构设计来看，整车采用框架式焊接结构，主承力架为两根平行的竖向金属管材搭配横向加强筋，既控制了整车自重，又能保证承载时的结构刚性，避免重载状态下车架出现侧向变形。底部的载货托板为带折边的平板结构，托板前沿做了圆弧过渡处理，方便插入货物底部完成抬升作业，托板与主车架的连接位置设置了斜向支撑筋，将托板承受的载荷分散传递到主车架管材上，减少连接位置的应力集中。扶手部分采用弯管一体成型工艺，顶部握持位置做了防滑包裹处理，握持高度符合人体站立操作的施力角度，作业时操作人员无需过度弯腰即可完成扶握、抬升、推行的整套动作，长时间作业也能降低腰部负荷。行走部分采用两个大直径实心橡胶轮，轮轴安装位置经过载荷匹配计算，位于整车重心偏下位置，抬升载货时车轮作为支点，操作人员仅需施加较小的下压力即可将载货端抬起，推行过程中大直径轮组能更好地适应车间地面的微小凸起、缝隙，减少推行时的颠簸感，轮组与车架之间采用简易轴承连接，转动阻力小，日常维护仅需定期清理轮轴缠绕的杂物即可。整车的外形尺寸适配常规车间通道、仓储货架间的通行宽度，空载状态下可直立停靠，占用存放空间极小，安装时仅需将轮组预装到车架轴位、固定托板与扶手的连接螺栓即可完成组装，无需复杂的调试工序，各部件的安装边界都预留了足够的装配间隙，即使是没有专业装配经验的作业人员也能快速完成组装。在实际选型应用中，这类手推车的承载上限主要由主车架管材壁厚、轮组额定载荷决定，设计时已经针对常规厂内转运的单批次载重做了结构冗余，正常使用场景下不会出现车架开焊、轮组变形的问题，框架式的结构也方便在侧面加装挂钩、绑带固定位，用来固定易滑落的长条形物料，拓展使用场景。
