带锯辊架用双管可调式锁紧装置

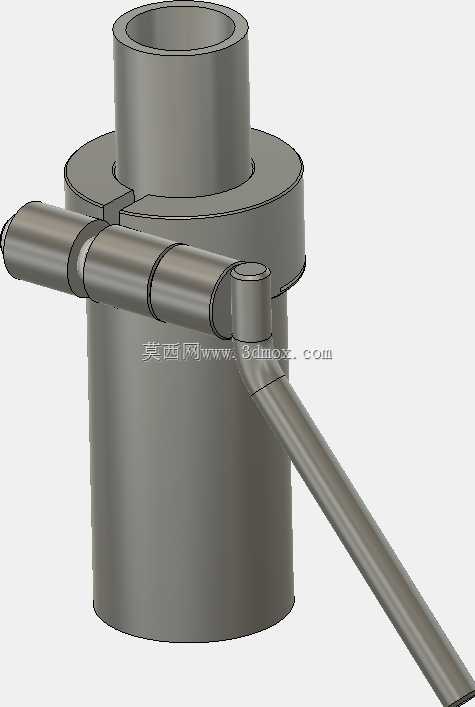

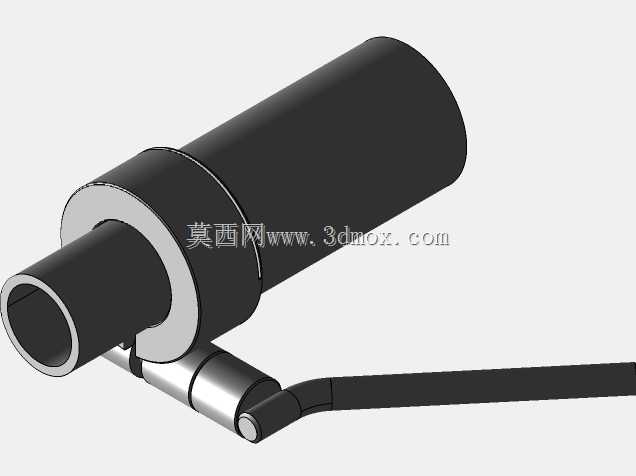

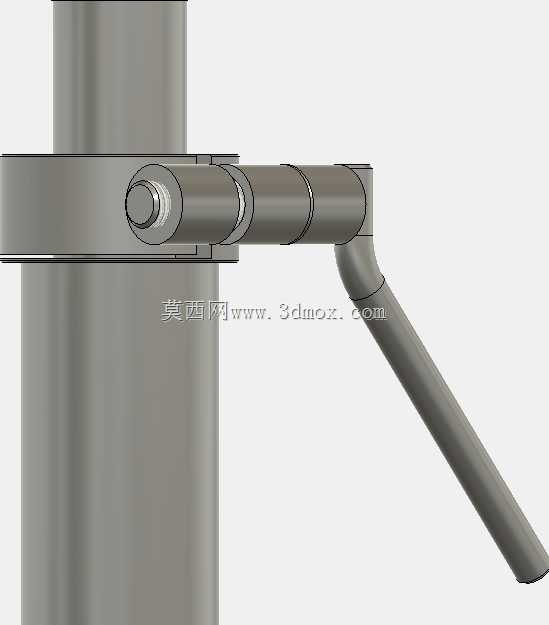

在带锯设备的辊架配套结构中，管道类构件的锁紧固定一直是影响设备运行稳定性的关键环节，传统螺栓端顶紧的锁紧方式，仅依靠螺栓端面的小面积接触提供摩擦力，不仅锁紧力上限受限，长期受设备运行振动影响还容易出现松脱，同时集中的局部压应力还会在管道表面留下压痕，损伤管件表层，后续拆装调整也十分不便。这款双管可调锁紧装置正是针对这类实际工况痛点设计的结构，整体采用同轴嵌套的双筒体作为主体承载结构，中心通孔用于穿装需要固定的主管道，侧部伸出的横向管段用于配套穿装调节杆与锁紧压合构件，区别于传统单点顶紧的结构，该装置通过环抱式的压合接触面传递锁紧力，接触面积相比传统螺栓顶紧提升数倍，在同等锁紧力矩下能获得更大的静摩擦力，同时避免局部应力集中造成的管件表面损伤。从安装边界来看，主体筒体的外径适配常规工业辊架的配套安装座尺寸，中心通孔的公差按照常用管材的外径公差带设计，能直接适配对应规格的无缝钢管穿装，侧部伸出的调节杆操作端预留了足够的扳手操作空间，安装时不需要额外扩孔或者改造原有辊架的安装位，可直接替换原有传统顶紧螺栓组件。设计过程中特意将锁紧压合的受力面做了圆弧贴合处理，压合面的弧度与被锁紧管道的外圆弧度完全匹配，锁紧时整个弧面完全贴附在管道外壁，受力均匀分布在整个接触弧段，即使在带锯设备持续产生切削振动的工况下，也能保持稳定的锁紧状态，不会因为长期振动出现锁紧力衰减。侧部的调节结构采用渐进式压合设计，转动调节杆时压合构件会平稳向管道外壁靠近，不会出现突然卡滞或者偏斜的情况，调整时可以根据实际需要的锁紧力度灵活控制压合量，既可以实现完全锁死固定，也可以调整到合适的阻尼状态，满足辊架需要小幅位置调整的使用需求。装置的分体式合抱结构也降低了拆装难度，维护时不需要将整段管道从辊架上完全抽出，只需松开调节构件即可将锁紧装置从管道的任意位置拆装，大幅降低了设备维护的工作量。在实际应用场景中，除了带锯辊架的管道固定，这类结构也可适配其他需要双管垂直连接、需要可调锁紧的工装工位，比如物料输送架的杆件固定、小型工装夹具的位置调节等场景，只要杆件外径匹配中心通孔尺寸，都可以通过该装置实现快速锁紧与位置调整，结构没有复杂的异形构件，加工难度低，常规的车削、铣削工序即可完成全部零件加工，不需要特殊的加工工艺，适合批量配套生产。
