三部件组合式镀铜尖端吹针头结构

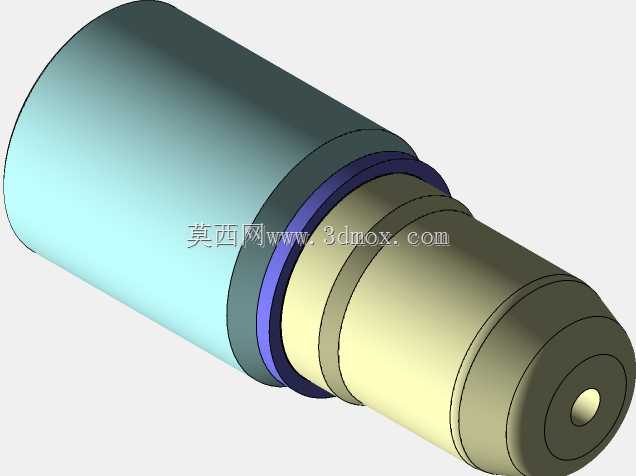

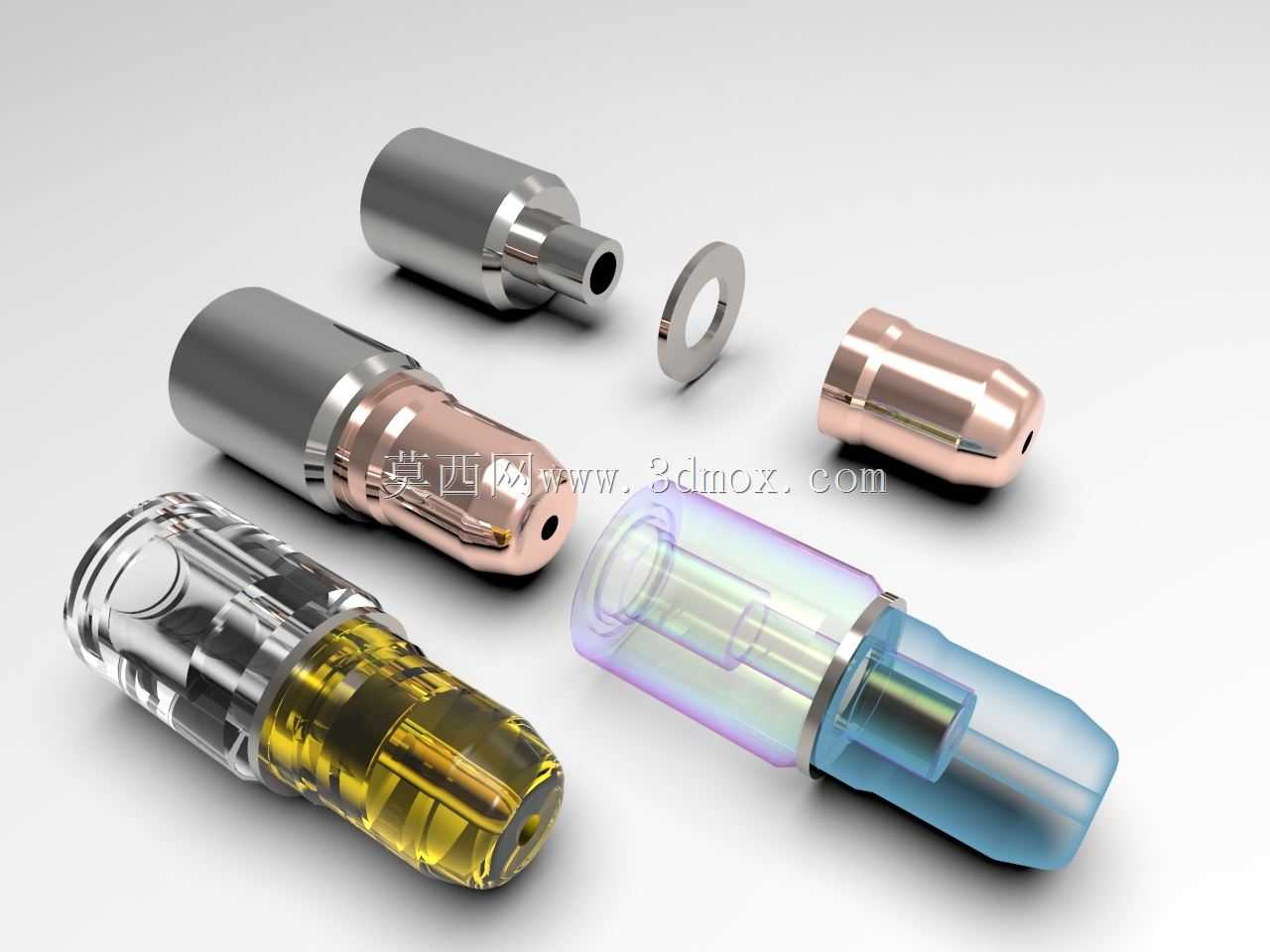

吹针头是吹塑成型工艺中直接对接型坯、完成高压气输送与型坯口部密封的核心执行配件，这套三部件结构的吹针头，针对常规一体式吹针头易磨损、更换成本高、适配性差的现场痛点做了拆分式设计，在中空吹塑设备的量产工位上有很高的实用价值。整套结构拆分为联轴器主体、切割环、镀铜尖端三个独立可替换单元，其中联轴器作为安装基体，承担与吹塑机吹气杆的对接固定功能，内部做了同轴阶梯通孔设计，通孔直径匹配常规吹塑工位的高压气路通径，外壁的阶梯轴结构可直接卡入吹气杆端部的快装卡槽，不需要额外做定制转接件，安装时的轴向定位靠联轴器端部的轴肩完成，能保证吹气时的气路同轴度，避免高压气偏吹造成的型坯壁厚不均问题。中间的切割环为薄型环形结构，选用高硬度耐磨钢材加工，刃口做了微小倒角处理，合模时这个环会直接接触型坯的余料边，在吹气保压的同时完成余料的环切分离，常规一体式吹针头的刃口和主体为同一材质，长期切割带温度的塑料型坯后刃口易钝化，需要整体更换吹针头，拆分式结构下仅需更换磨损的切割环即可，能大幅降低工位的配件损耗成本。端部的镀铜尖端是直接伸入型坯的部分，尖端做了圆弧过渡的导向头，侧面开有径向出气孔，高压气从中心通孔进入后会从径向孔均匀喷出，避免直吹造成的型坯局部冷却过快问题，尖端表面做镀铜处理，一方面铜质材质的导热性适中，接触高温型坯时不会造成局部骤冷产生的冷斑缺陷，另一方面铜层的自润滑性较好，吹胀完成后拔针时不容易粘挂熔融塑料，减少连续生产时的清模频次。从安装边界来看，整套吹针头的最大外径适配市面上多数中小型吹塑机的吹气杆安装位，轴向总长度可通过联轴器与吹气杆的旋合深度做微调，适配不同深度的瓶口型坯吹制需求，不管是加工PE材质的日化包装瓶，还是PP材质的工业中空件，这套结构都能通过更换不同内径的尖端来匹配不同的吹气流量需求，不需要更换整套吹针组件。在实际生产场景中，这类拆分式吹针头的维护效率远高于一体式结构，现场操作人员不需要整体拆卸吹气杆，仅需松开端部的锁紧结构就能快速替换磨损的切割环或尖端，能有效减少设备停机维护的时间，适配连续化量产的吹塑生产线节拍要求。
