C型螺旋压紧夹持工装结构设计

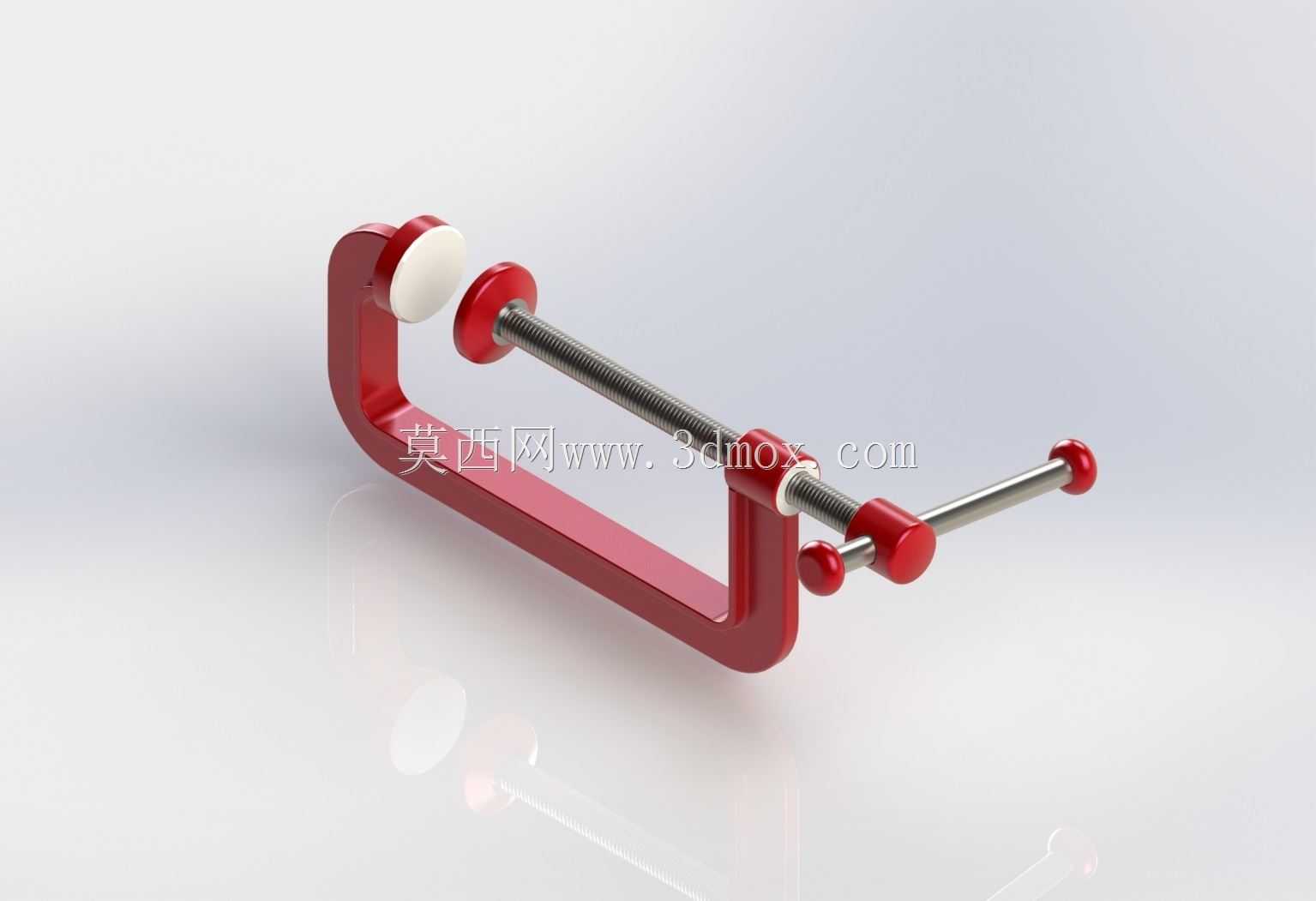

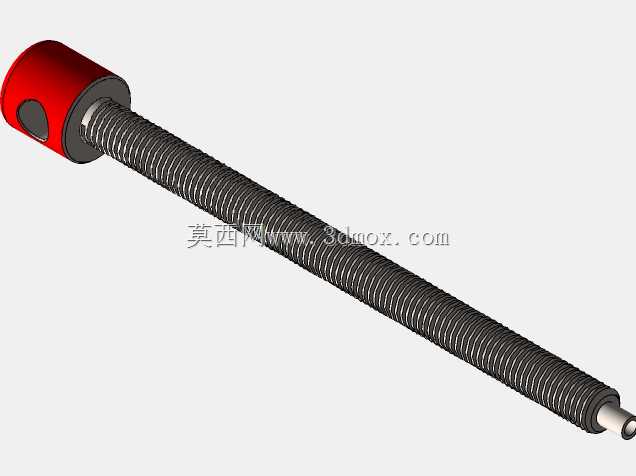

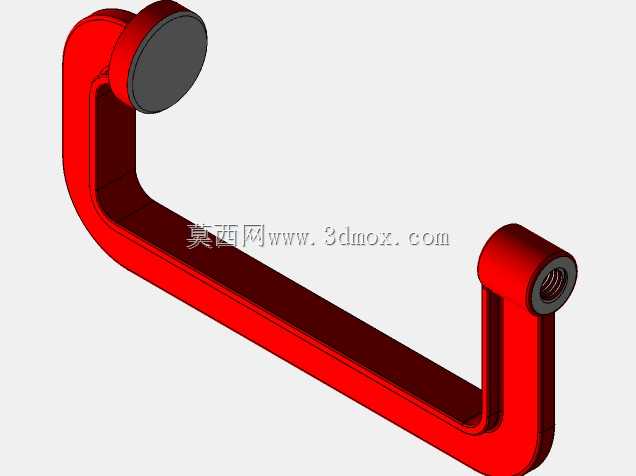

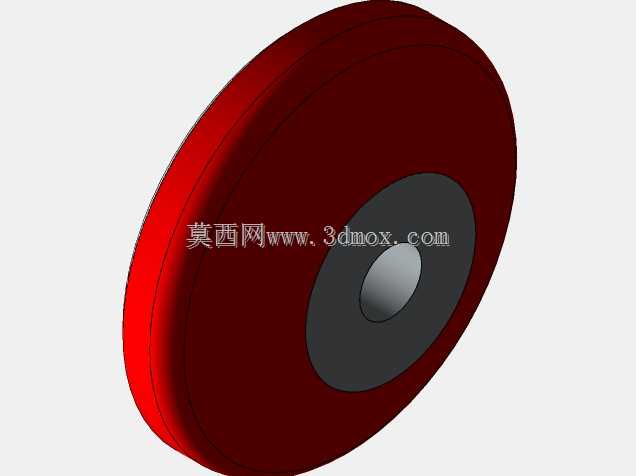

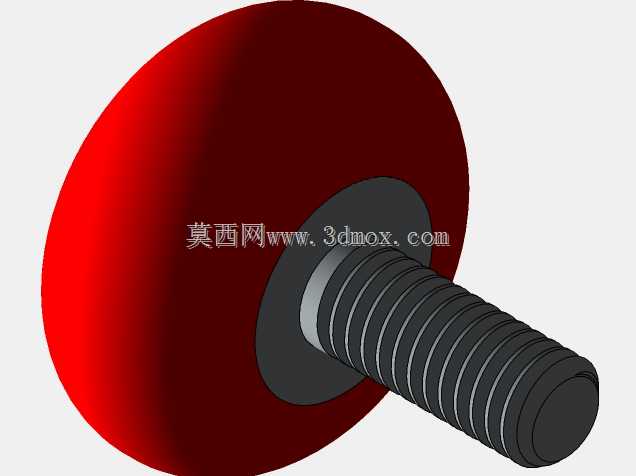

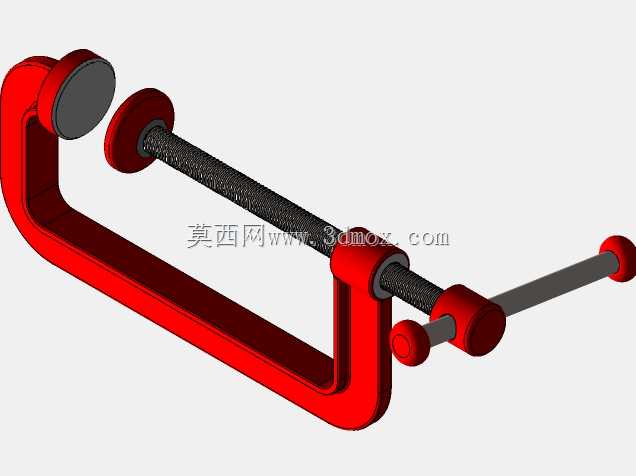

这类C型螺旋压紧夹具是车间装配、工件固定场景里极为常用的手动夹持工具，日常在钣金件粘接定位、小型工件钻孔固定、零部件修配夹持、焊接辅助对位等场景都能见到它的身影，相比快速夹钳，它的夹持力调节范围更广，不会因为工件厚度的小幅偏差出现压不紧或者过压变形的问题，适配的作业场景也更灵活。从结构设计逻辑来看，整体采用C型开口的一体式框架作为受力主体，框架的刚性是整个夹具的核心设计指标，开口深度决定了可夹持工件的最大伸入距离，开口高度则对应可夹持工件的厚度范围，设计时需要根据常用夹持工件的尺寸边界，平衡框架的截面厚度与整体重量，避免框架过重导致单手操作费力，同时也要保证在最大夹持力下框架的开口形变量控制在允许范围内，防止出现夹持打滑的问题。压紧端采用双螺杆的结构设计，区别于传统单螺杆C型夹，这款夹具在C型架的两个臂端都设置了螺旋推进结构，其中固定端的压头采用带防滑缓冲层的平头设计，接触工件时不会压伤工件表面，同时增大接触摩擦力避免工件移位，活动端的螺杆通过梯形螺纹传动，具备自锁特性，拧紧后不会因为作业中的振动出现松脱，螺杆端部的压头同样做了可转动设计，夹紧过程中压头不会跟转，避免刮花工件表面。两个压头的同轴度是设计时需要重点控制的形位公差，若同轴度偏差过大，夹紧时工件会受到侧向的剪切力，不仅容易夹偏，还会额外增大螺杆的传动阻力，加速螺纹的磨损。手柄部分采用滚花加球形端头的设计，单手拧动时受力均匀，不需要额外搭配加力杆就能输出足够的夹持力，针对不同厚度的工件，可以先调整固定端螺杆的伸出长度，再通过活动端螺杆完成最终压紧，相比单螺杆夹具，双螺杆结构能大幅缩短单根螺杆的调节行程，在夹持厚度差异较大的工件时不需要反复拧动多圈螺杆，操作效率更高。框架的边角位置都做了圆弧过渡处理，避免日常取放时划伤操作人员，表面做了防锈涂层处理，适应车间多油污、多切削液的使用环境，延长工装的使用寿命。这类夹具不需要外接动力源，完全依靠手动操作，适合没有气源、电源的野外维修、现场装配场景使用，整体结构没有易损的复杂零件，后期维护只需要定期在螺纹位置涂抹润滑脂，就能保证长期顺畅使用。
