手动杠杆式钥匙打孔冲床结构设计

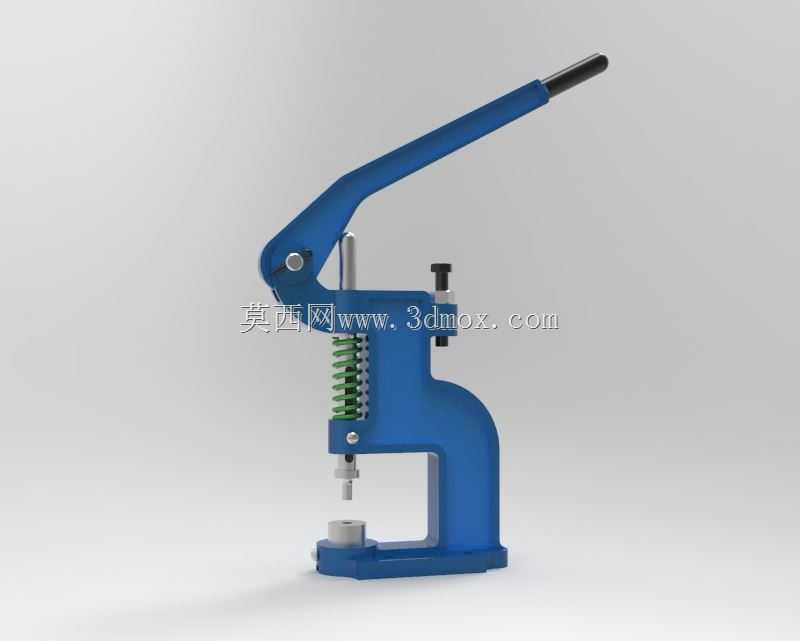

这款手动施压的冲孔设备，核心应用场景集中在小型五金加工点位、配钥匙门店、小批量皮具及薄金属片冲孔工位，无需外接动力源，仅靠操作人员手部施加的力即可完成冲孔作业，对作业场地的供电条件没有硬性要求，可灵活放置在柜台、工作台面等狭小空间内使用。设备整体采用C型开式机身结构，这种结构设计的核心考量是留出足够的前部操作空间，操作人员取放工件时不会被机身结构干涉，同时C型机身的下部底座可直接平稳放置在水平工作台面上，无需额外打膨胀螺栓固定安装，整体占地边界尺寸控制在极小范围内，适配多数街边门店、家庭作坊的有限作业空间。设备的力传递路径采用杠杆放大结构，长手柄的力臂比例经过匹配设计，操作人员仅需施加较小的手部握力，即可在冲头位置输出足够冲孔的压力，针对厚度1mm以内的铜质、铝质钥匙坯，或是2mm以内的软质PVC、薄皮革材料，都可轻松冲切出规整的孔位，不会出现孔边毛糙、材料变形的问题。复位结构采用内置圆柱压缩弹簧，布置在冲头滑杆与机身立板之间，当操作人员松开手柄后，弹簧的回弹力会自动带动冲头回升到初始位置，无需手动抬升手柄，连续作业时的操作节奏更顺畅，可有效降低重复操作的手部疲劳感。冲头与下模座采用同轴对位设计，下模座预留有与冲头直径匹配的落料孔，冲切产生的废料可直接通过落料孔排出，不会堆积在模位处影响后续冲孔精度，下模座与机身底座采用可拆卸连接结构，可根据需要冲孔的直径更换对应规格的冲头与下模套件，适配不同孔径的加工需求。手柄末端套有防滑绝缘握套，即便操作人员手部有少量汗液，也可稳定握持施力，不会出现打滑脱手的情况。机身的所有铰接转动位置都配置了小直径销轴与耐磨衬套，长期反复使用也不会出现铰接位松旷、冲头对位偏移的问题，日常维护仅需定期在铰接位置滴注少量润滑油即可，没有复杂的保养流程。在实际配钥匙作业场景中，该设备可快速完成钥匙坯的挂孔冲制，也可针对部分特殊形制的钥匙完成定位孔加工，相比电动钻孔设备，手动冲床的作业噪音更低，不会产生钻削碎屑飞溅的问题，作业过程更整洁，也无需担心钻头磨损更换的成本问题。针对薄铝片、铜片等小型五金零件的小孔加工场景，该设备的冲切行程经过限位设计，冲头下行到最低位置时刚好穿透工件，不会过度冲击下模座，有效延长模具的使用寿命。
