日历生产用自动穿孔图纸捕获执行机构

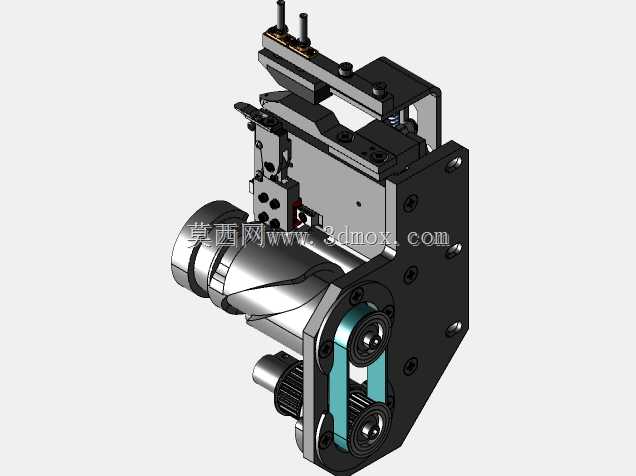

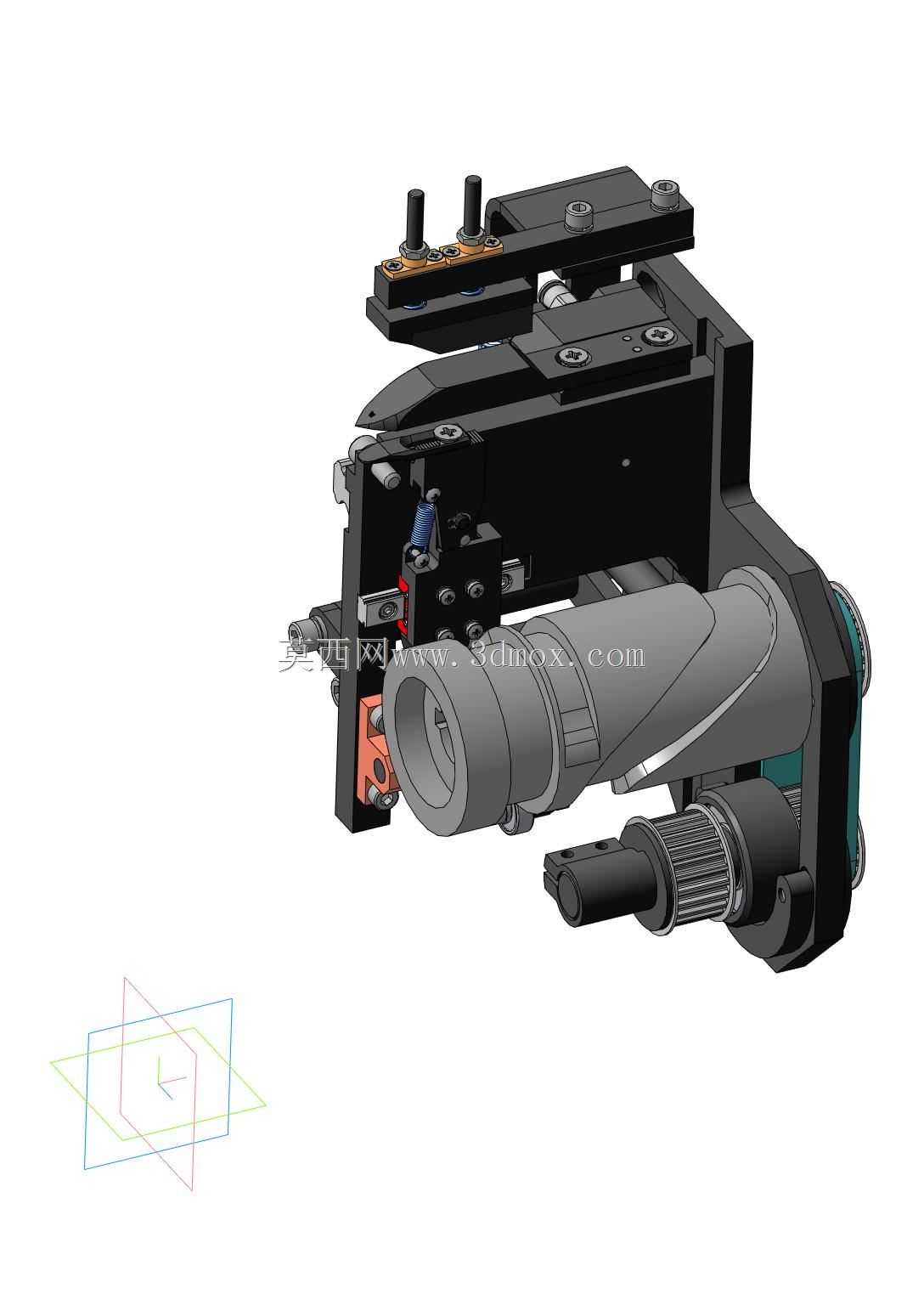

这套机构主要应用于印刷后加工环节的日历自动化生产线，对应台历、挂历产品装订前的穿孔工序配套的纸张定位捕获作业，在整条产线中衔接在纸张理料堆叠工位与冲孔装订工位之间，解决连续送料过程中纸垛位置偏移导致的穿孔对位不准、孔位毛边、装订错位等实际生产问题。从结构设计逻辑来看，整个机构采用侧装式安装基准，安装面为带多组定位销孔的黑色立式安装板，可直接固定在产线的铝型材机架立面上，安装板上预留的沉头孔位按照标准20mm工业铝型材间距排布，不需要额外加工转接板即可完成装配，整体安装边界的横向宽度控制在180mm范围内，纵向高度不超过220mm，伸出安装面的厚度为160mm左右，不会占用过多产线的走料通道空间，适配常规幅面的日历纸张走料高度。机构前端的弧形导向块作为纸张导入的承接部件，表面做了硬质氧化处理降低摩擦系数，避免高速走纸时刮蹭纸张表面留下划痕，导向块后方衔接的是压持定位组件，通过两组带预紧弹簧的压头在纸张到位后先完成竖向压持，消除纸垛的层间间隙，避免穿孔时纸张移位。侧面的同步带传动组负责带动捕获拨爪做往复直线运动，同步带采用聚氨酯加钢丝芯材质，传动间隙控制在0.1mm以内，保证每次捕获动作的位置重复精度，拨爪的行程可通过安装板上方的两组限位螺栓进行微调，适配不同厚度的纸垛捕获需求。机构上方的两组气嘴接口可外接工厂压缩空气系统，在穿孔动作完成后通过瞬时吹气清理穿孔产生的纸屑，避免纸屑堆积在机构缝隙内造成运动卡滞。整个机构的动力输入可对接产线的凸轮分配轴，也可单独加装微型伺服电机驱动，不需要额外配置复杂的控制系统即可匹配现有产线的动作节拍，在实际生产中可将穿孔工位的对位合格率提升至99.5%以上，减少人工调整对位的辅助时间，适配每分钟60-80次的连续冲孔节拍，同时模块化的结构设计也方便日常维护，易损的压头、拨爪部件都采用快拆式固定结构，不需要拆解整个机构即可完成更换，降低产线的停机维护时长。
