三爪式轴承拉拔器三维结构设计

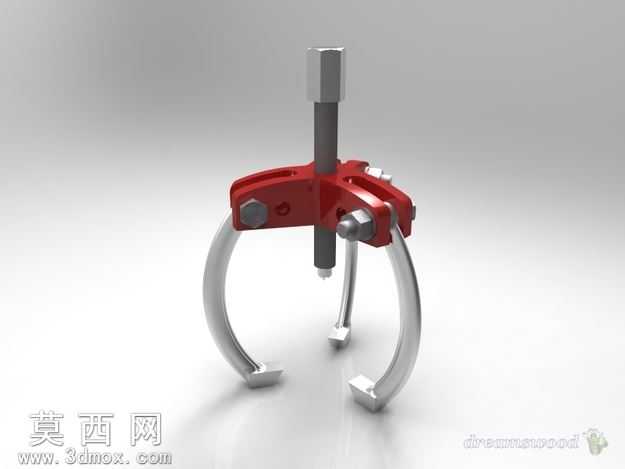

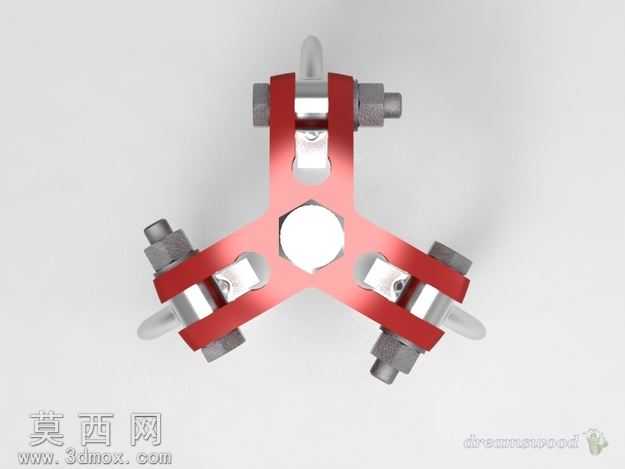

本模型为三爪式轴承拉拔器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械拆装工具的实际尺寸比例与装配逻辑，确保各部件间的配合关系符合真实工装的使用要求。建模阶段首先完成核心架体的轮廓绘制，采用对称式三臂放射结构作为主体承载框架，通过拉伸、切除、倒角等基础特征命令构建架体的基础形态，对架体与爪臂连接的卡位结构做了精细化处理，预留出螺栓紧固的装配间隙与活动余量。其次对三个拉拔爪组件进行单独建模，每个爪体包含卡接端、连接臂、锁紧螺栓、调节顶丝四个部分，卡接端做了适配轴承外圈的勾型结构设计，能够在拉拔作业时稳定勾住轴承端面避免滑脱，锁紧螺栓采用标准外六角螺纹结构建模，还原真实螺纹的牙距与配合公差，保证爪臂在架体上的位置可根据轴承外径尺寸灵活调节，适配不同规格的轴承拆卸需求。中心位置的顶压螺杆采用梯形传动螺纹结构建模，螺杆端部做了球面圆滑处理，避免顶压作业时对轴端造成硬性压伤，螺杆顶部设计了便于施加扭矩的方头结构，可配套扳手使用传递旋转扭矩。材质与渲染阶段，主体承载架体与拉拔爪采用45号钢材质表现，赋予金属磨砂质感的材质属性，还原五金工具表面的哑光金属光泽，锁紧螺栓与顶压螺杆做了镀锌防锈的材质区分，表面呈现亮银色金属反光效果，架体表面的红色涂装部分采用半光泽烤漆材质，色彩饱和度适中，还原工业工具的真实外观质感。渲染阶段采用三点布光方案，主光源从斜上方投射突出结构的立体轮廓，辅助光源补光消除结构暗部的死黑区域，环境光采用柔和的漫反射光线，清晰展现各部件的装配层次与材质差异。结构设计上采用三爪同步受力的对称布局，相比两爪拉拔器受力更加均匀，拉拔过程中轴承不会出现偏斜卡滞的问题，各活动连接部位均预留了合理的活动间隙，保证调节操作顺畅无干涉，整体结构紧凑，受力路径清晰，顶压螺杆的中心轴线与三爪的中心定位点完全重合，确保拉拔力沿轴向传递，不会对安装轴承的轴件造成额外的侧向损伤，完全满足日常设备维护中轴承拆卸作业的实用需求。
