自紧式钻夹头机床夹持部件结构

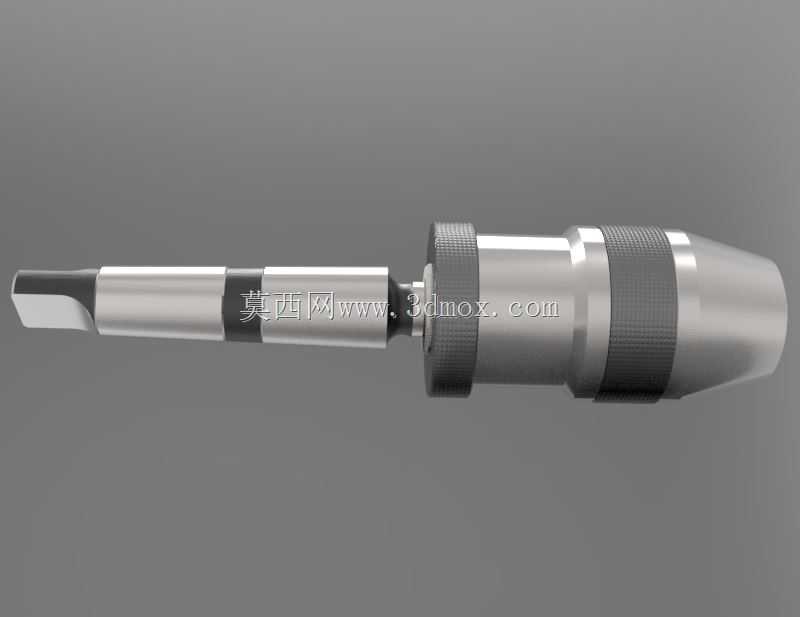

在常规钻削、铰孔、攻丝加工场景里，钻夹头是直接连接机床主轴与切削刀具的核心夹持部件，不管是台式钻床、立式加工中心，还是手持电钻、摇臂钻床，都需要依靠这类部件完成刀具的可靠装夹，避免加工过程中刀具打滑、偏摆，影响加工精度甚至引发安全事故。这款钻夹头采用自紧式结构设计，和传统扳手锁紧的夹头不同，它依靠钻削过程中产生的轴向切削反作用力自动带动内部夹爪收紧，刀具承受的切削扭矩越大，夹爪对刀柄的抱紧力就越强，不需要额外使用锁紧扳手操作，能大幅减少换刀的辅助时间，适配批量加工场景下频繁换刀的作业需求。从结构设计逻辑来看，夹头内部采用三段式斜度配合的夹爪结构，三个夹爪沿圆周120度均匀分布，沿轴向移动时同步沿径向收拢或张开，保证夹持的刀具中心与夹头安装基准轴的同轴度，控制装夹后的刀具径向跳动量，满足高精度孔加工的形位公差要求。夹头尾部采用标准莫氏锥度连接端，能直接适配对应锥度的机床主轴，不需要额外加装过渡连接套，减少了连接环节的累积误差，锥面配合的自锁特性也能保证高速旋转时连接的可靠性，不会出现夹头从主轴脱落的问题。外形上，夹头外壳设置了两段滚花防滑握持区，在手动初始装夹刀具时，操作人员可以直接握持滚花区域转动夹头体完成预紧，滚花的齿形深度和间距经过优化，即使手上沾有切削液也不会出现打滑脱手的情况。夹头的前端做了缩径设计，能在加工沉孔、靠近台阶面的孔位时，避免夹头外壁与工件已加工表面发生刮碰，拓展了加工的可达范围。安装边界方面，这款夹头的最大夹持直径覆盖常用的直柄刀具范围，整体长度控制在合理区间，装夹后不会过多增加主轴端的悬伸长度，能有效提升刀具系统的刚性，减少深孔加工时的振刀问题。夹爪的内孔夹持面做了细密的防滑齿处理，既能加持硬质合金直柄钻头，也能可靠夹持高速钢铰刀、丝锥等刀具，不会因为刀具表面硬度高出现夹持打滑的问题。日常使用中，这类夹头的内部配合面需要定期清理切屑和残留的切削液，避免杂质进入斜槽配合面导致夹爪伸缩卡滞，影响夹持精度。和普通三爪夹头相比，这款自紧结构的夹头不需要在机床旁额外配套锁紧扳手，也避免了扳手遗忘、丢失影响生产节奏的问题，在中小批量零件加工、设备维修现场的钻孔作业中都有很高的适配性。
