研磨机用折弯成型金属安装固定支架

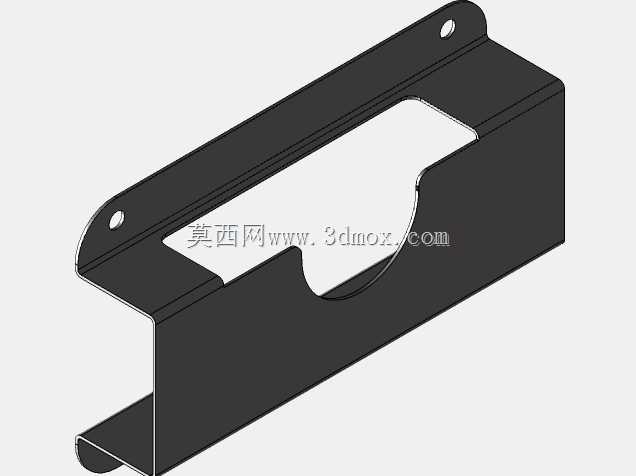

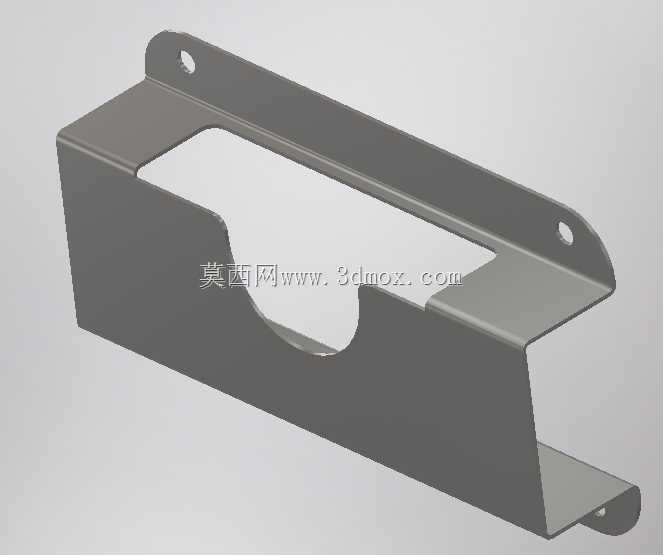

　　该钣金支架为研磨机配套的安装固定构件，主要用于研磨作业场景中对设备侧部功能模块的承托与定位，在小型台式研磨设备、工位式研磨工装的结构布局中，这类支架承担着连接设备主体框架与外置防护、导向组件的作用，可避免作业过程中组件移位影响研磨精度。从结构设计来看，整体采用单块钣金折弯成型工艺，无额外拼接焊缝，减少了装配累积误差，主体弯折形成的L型承托面可贴合待安装组件的底部与侧部，提供双向限位支撑。支架上部的平直安装边设置两个同轴安装孔，孔位间距匹配设备主体预设的安装螺柱位置，安装时可直接穿入紧固件完成初步定位，无需额外制作适配工装；承托面中部开设的大尺寸矩形镂空，一方面用于避让待安装组件的凸起结构，避免装配干涉，另一方面可减少钣金材料用量，

　　降低构件整体重量，同时镂空边缘做了折弯翻边处理，提升了承托面的结构刚性，避免长期承重出现形变。承托面下部的弧形缺口，是为了匹配研磨机作业端的旋转轮廓预留的安全间隙，防止支架与高速运转的研磨部件发生剐蹭，引发设备故障或安全隐患；支架末端的小幅弯折边，可在组件安装到位后形成底部挡边，对组件的纵向窜动起到限位作用，无需额外加装定位挡块。从安装边界来看，上部安装边的总长度适配研磨机侧部的安装平面宽度，两个安装孔的中心距严格匹配设备主体的安装孔位公差，安装后支架的外伸长度不会超出设备整体的安全操作范围，不会对操作人员的上下料动作造成阻碍；折弯形成的承托深度刚好覆盖待安装组件的安装基面，保证组件固定后受力均匀，不会出现单侧悬空导致的固定松动。

　　设计过程中充分考虑了钣金加工的工艺特性，所有弯折处的圆角半径匹配常规钣金折弯刀具的加工参数，无需定制特殊刀具即可完成加工，所有开孔均采用冲压一次成型，孔位边缘无毛刺，减少后续打磨工序的工作量；构件整体的壁厚选取兼顾了结构强度与轻量化需求，在承受常规组件重量的前提下，不会出现共振形变，保证研磨作业过程中支架的稳定性。这类支架除了适配研磨机场景，也可经过简单孔位调整后，用于其他小型工业设备的侧部组件安装，结构形式具备一定的通用性，折弯成型的结构相比铸件支架生产周期更短，成本更低，适合小批量设备配套使用。
