带脚轮多层立柱式车间物料转运推车

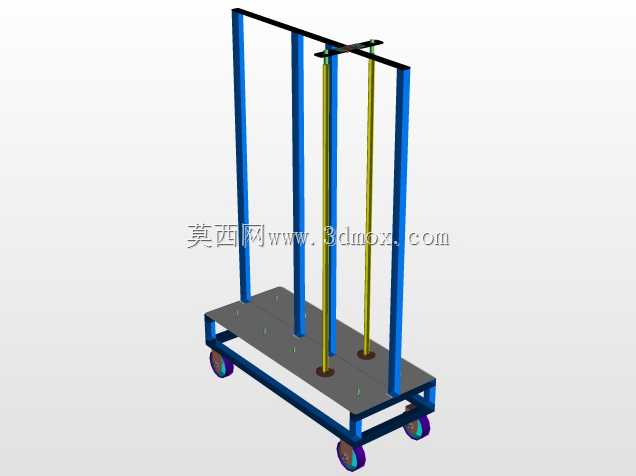

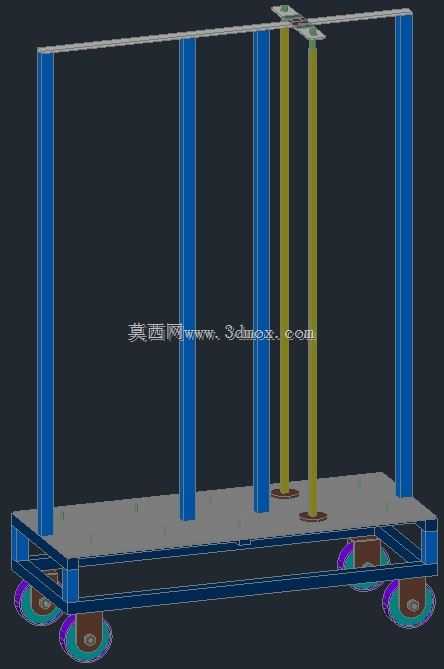

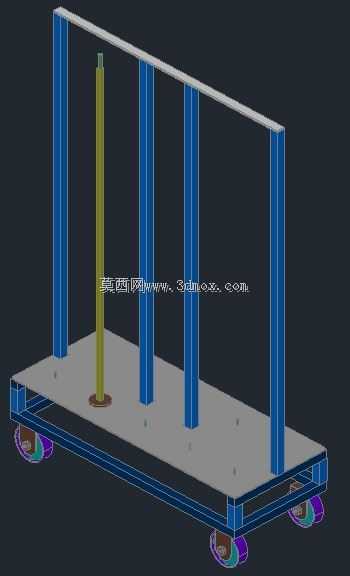

这款带脚轮的立柱式转运推车，主要面向生产车间内部工序间的物料周转、涂装工序的工件挂置转运场景设计，能适配多类长条形、需悬挂放置的工件转运需求，尤其适合表面处理工序中，避免工件堆放产生磕碰、涂层剐蹭的问题。从结构设计来看，底部采用框架式承载底座，框架采用型材拼接成型，底座平面为平整承载板，既可以放置盒装、整摞的平面物料，也能为上方立柱提供稳定的安装基准，底座框架的型材选型充分考虑了满载工况下的抗弯强度，避免长期承重出现底座变形的问题。底座下方配置四个万向脚轮，其中两个带刹车结构，既可以实现任意方向的灵活推移，也能在定点停靠时锁定位置，防止作业过程中推车滑移，脚轮的安装位置避开底座边缘，防止推移过程中脚轮磕碰工位边角，同时轮组的承载选型匹配整体额定载重，保证满载推移时轮组转动顺畅无卡滞。上方的立柱分为两种规格，蓝色立柱为固定承重立柱，沿底座长度方向等距排布，主要承担框架的顶部拉结作用，同时可作为侧边防护栏，防止放置在底座上的物料从侧面滑落；两根黄色立柱为挂置专用立柱，柱身预留挂装点位，可配套挂杆、挂具使用，用来悬挂待喷涂、已完成后涂层处理的长杆类工件，让工件在转运过程中保持垂直悬挂状态，避免工件表面相互接触剐蹭，破坏涂层完整性。顶部设置横向拉结梁，将所有立柱顶端连接为整体，大幅提升整体框架的结构刚性，避免立柱受侧向力出现倾斜变形，拉结梁上预留的安装位还可额外加装标识牌、临时挂点，拓展使用功能。从安装边界来看，整体宽度适配车间常规通道的通行宽度，可顺利通过生产车间常用的防火门、设备间通道，高度设置符合人工推移的操作高度，无需弯腰或抬手过高即可完成推车的转向、推移操作，立柱间距经过合理排布，既保证挂置工件时的操作空间，也不会因间距过大导致顶部拉结梁受力跨度超标。设计过程中优先考虑了车间实际使用的耐用性需求，所有型材拼接处的连接节点都做了加强处理，避免长期周转使用出现节点松动，整体结构无突出尖锐边角，所有型材端部都做了钝化处理，防止作业人员推移、取放物料时被划伤。在涂装工序使用时，悬挂式的立柱设计可以让工件在转运过程中保持良好的通风状态，帮助涂层更快固化，同时避免工件堆叠造成的涂层粘连、压痕问题，相比普通平板推车，这款结构的推车能同时满足平面物料放置和悬挂工件转运的双重需求，适配多工序的物料周转使用，减少车间内不同类型转运车的配置数量，提升车间物料转运的灵活性。
