注塑机模具带齿圈调节锁紧螺母结构

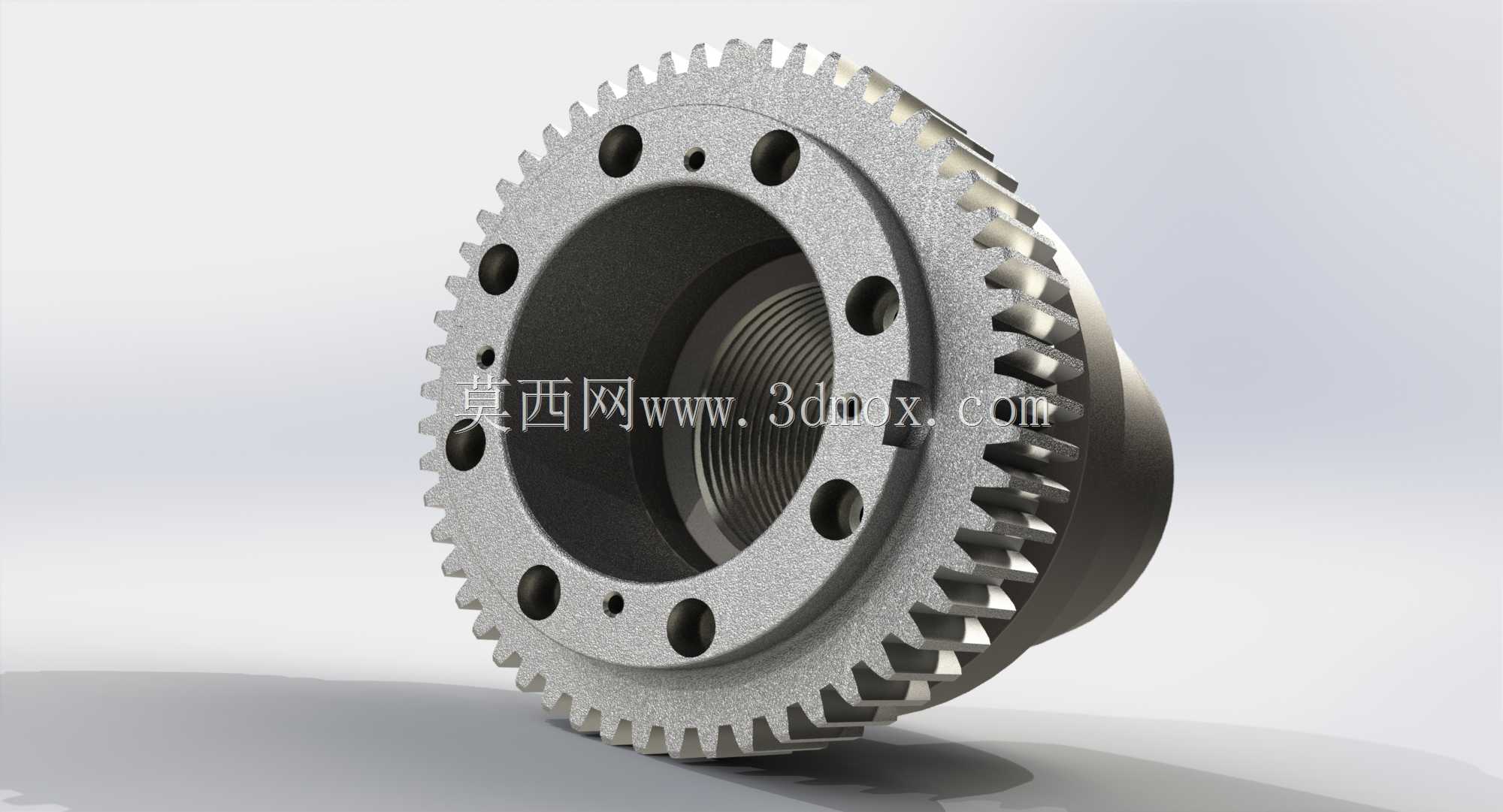

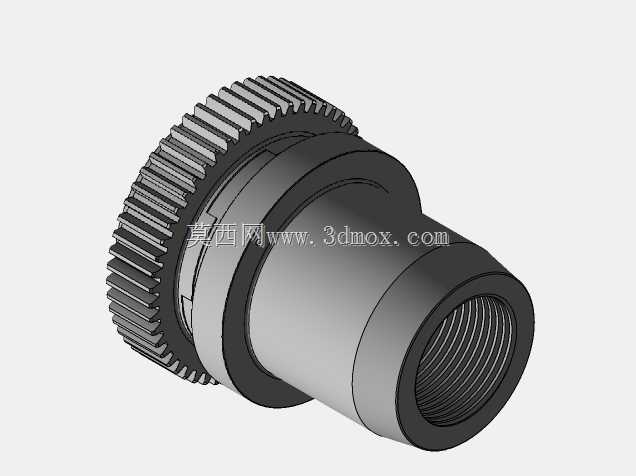

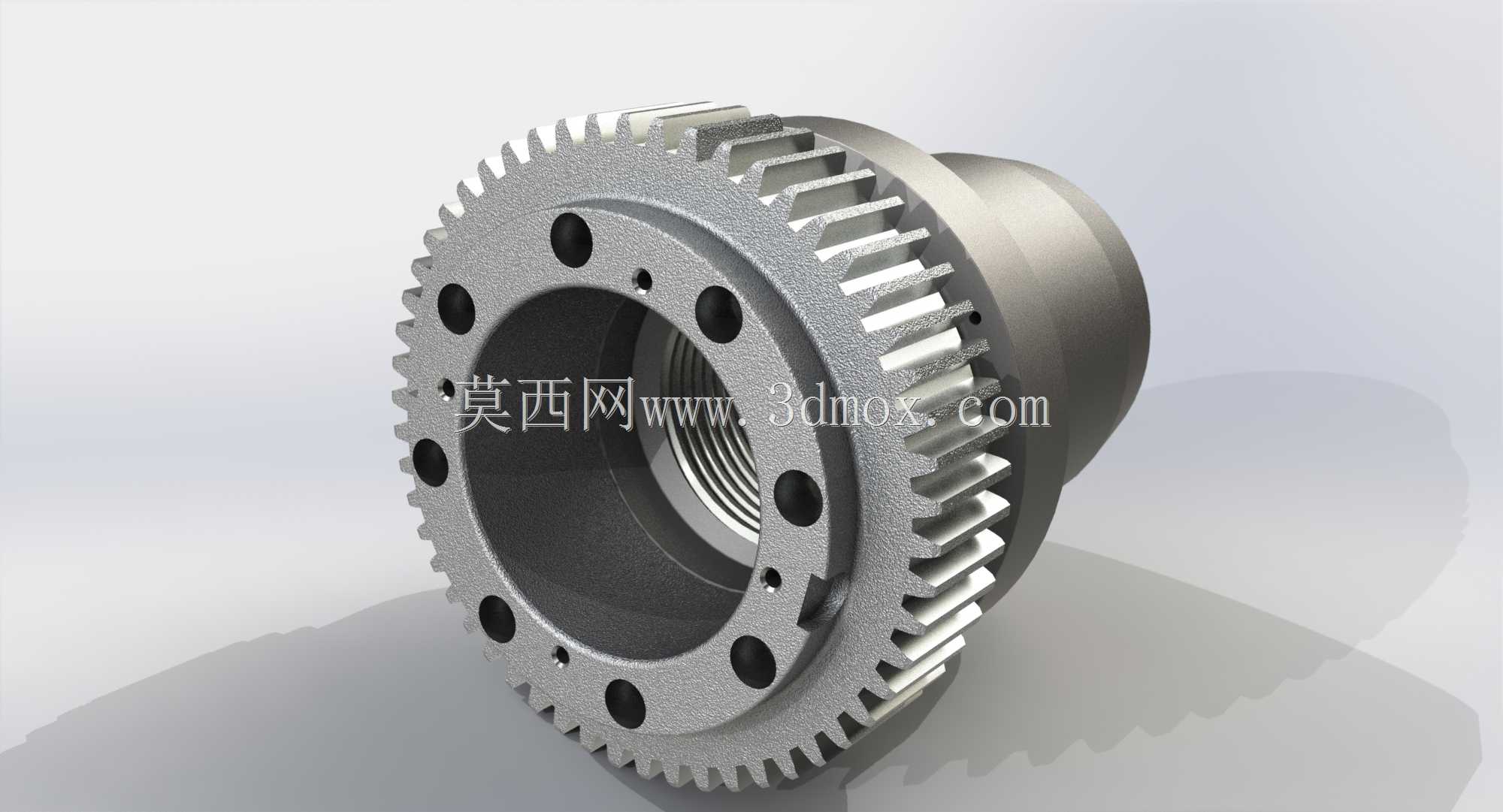

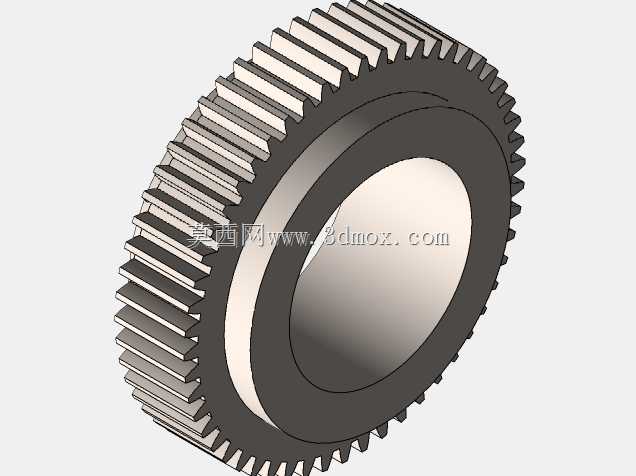

这款带齿圈的调节螺母，是注塑机合模机构里模具厚度调整环节的核心受力零件，日常生产中主要承担模厚精准调节、合模后锁模力均匀承载的作用，直接影响注塑成型时的合模精度，避免飞边、制品壁厚不均这类常见成型缺陷。从结构设计来看，零件外侧集成了整圈传动直齿，齿形参数匹配设备模调驱动齿轮的啮合要求，转动时可带动螺母沿轴向平稳进给，相比普通光面调节螺母，无需额外加装传动套，减少了装配环节的同轴度累积误差。螺母端面均匀分布的多组沉头安装孔，是用来和动模板侧的调节齿盘做刚性连接的，孔位的位置度公差控制在0.02mm以内，保证传动过程中不会出现偏载卡滞。内侧的梯形传动螺纹，是和设备的哥林柱配合的核心工作面，螺纹牙型经过受力优化，牙侧角取15°，既保证传动时的自锁性，又能降低调节转动时的摩擦阻力，长时间承受锁模交变载荷也不会出现螺纹滑牙变形。零件的安装边界需要匹配对应吨位注塑机的哥林柱直径，外侧齿圈的齿顶圆直径要预留和周边防护罩、润滑管路的安全间隙，一般单侧间隙不小于5mm，避免设备运行时齿圈剐蹭周边附件。设计时特意在齿根和螺纹衔接处做了R2的过渡圆角，消除应力集中点，因为注塑机开合模过程中螺母会承受周期性的轴向冲击载荷，直角衔接处很容易在高频载荷下萌生疲劳裂纹，过渡圆角的设置能大幅提升零件的疲劳寿命。端面上的小孔是润滑油孔，直通内侧螺纹工作面，日常维护时可以通过这些孔注入润滑脂，在螺纹副表面形成油膜，减少长期调节带来的磨损，避免调节时出现卡顿、爬行的问题。这类调节螺母的选材一般选用40Cr调质处理，齿面做高频淬火，硬度达到HRC45-50，既保证芯部有足够的韧性承受冲击载荷，又让齿面和螺纹面有足够的耐磨性，满足设备长期满负荷生产的使用需求。实际装配时需要保证螺母和模板安装孔的同轴度，误差控制在0.03mm以内，否则会导致四个哥林柱受力不均，轻则加快螺纹和齿面的磨损，重则导致哥林柱变形、合模机构运行异响。
