手动木塞压装夹持工具结构设计

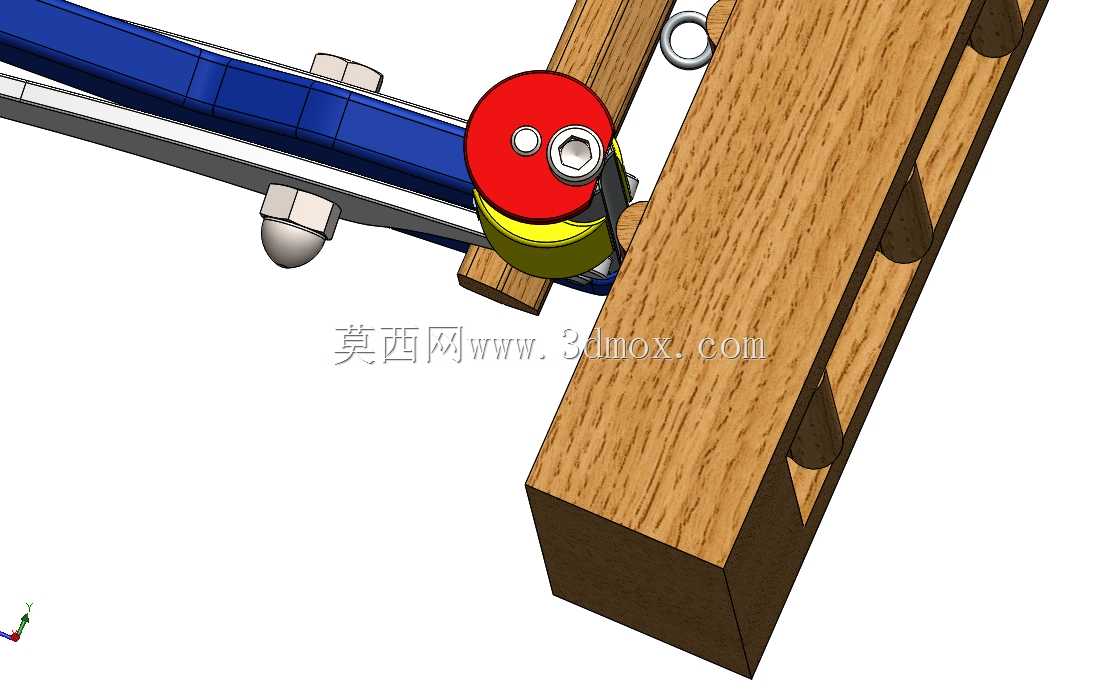

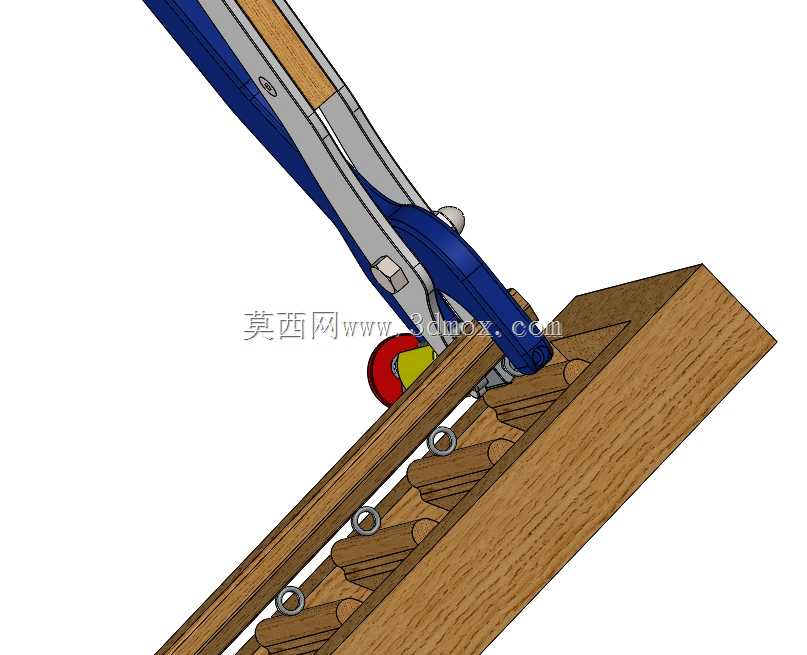

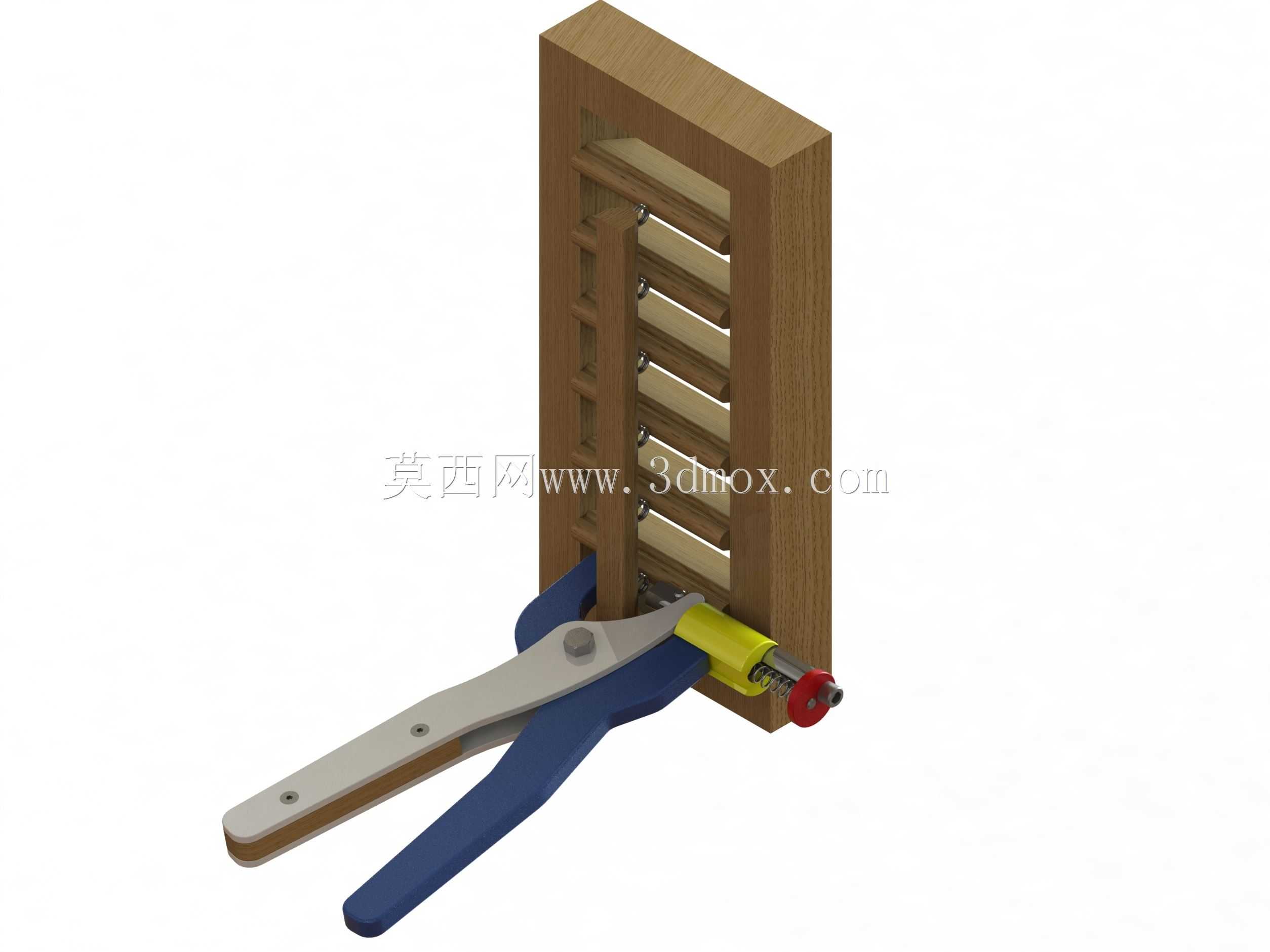

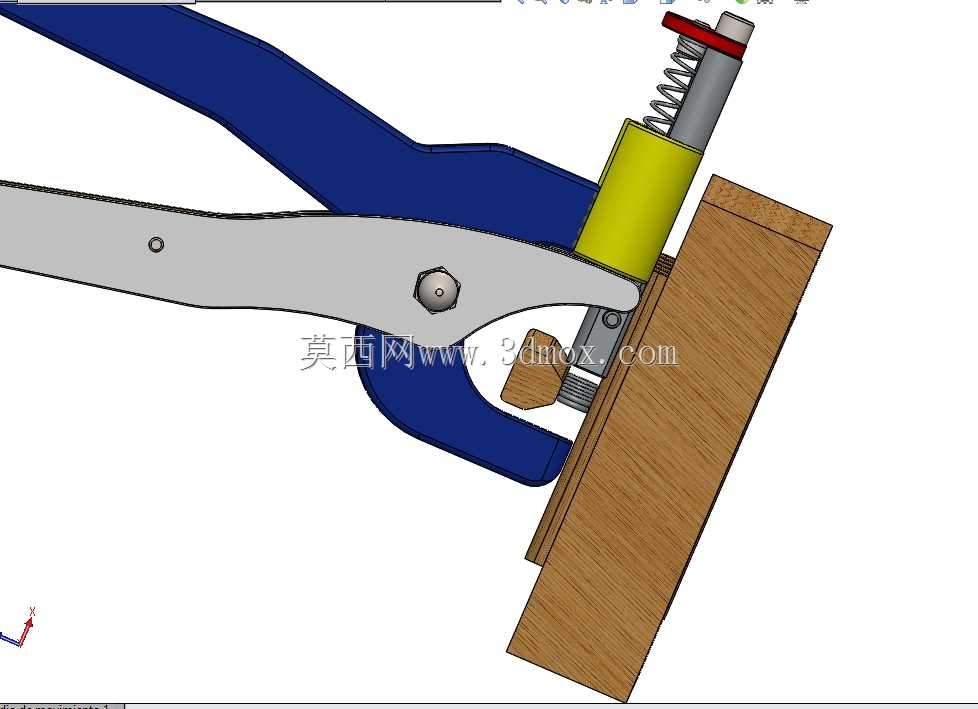

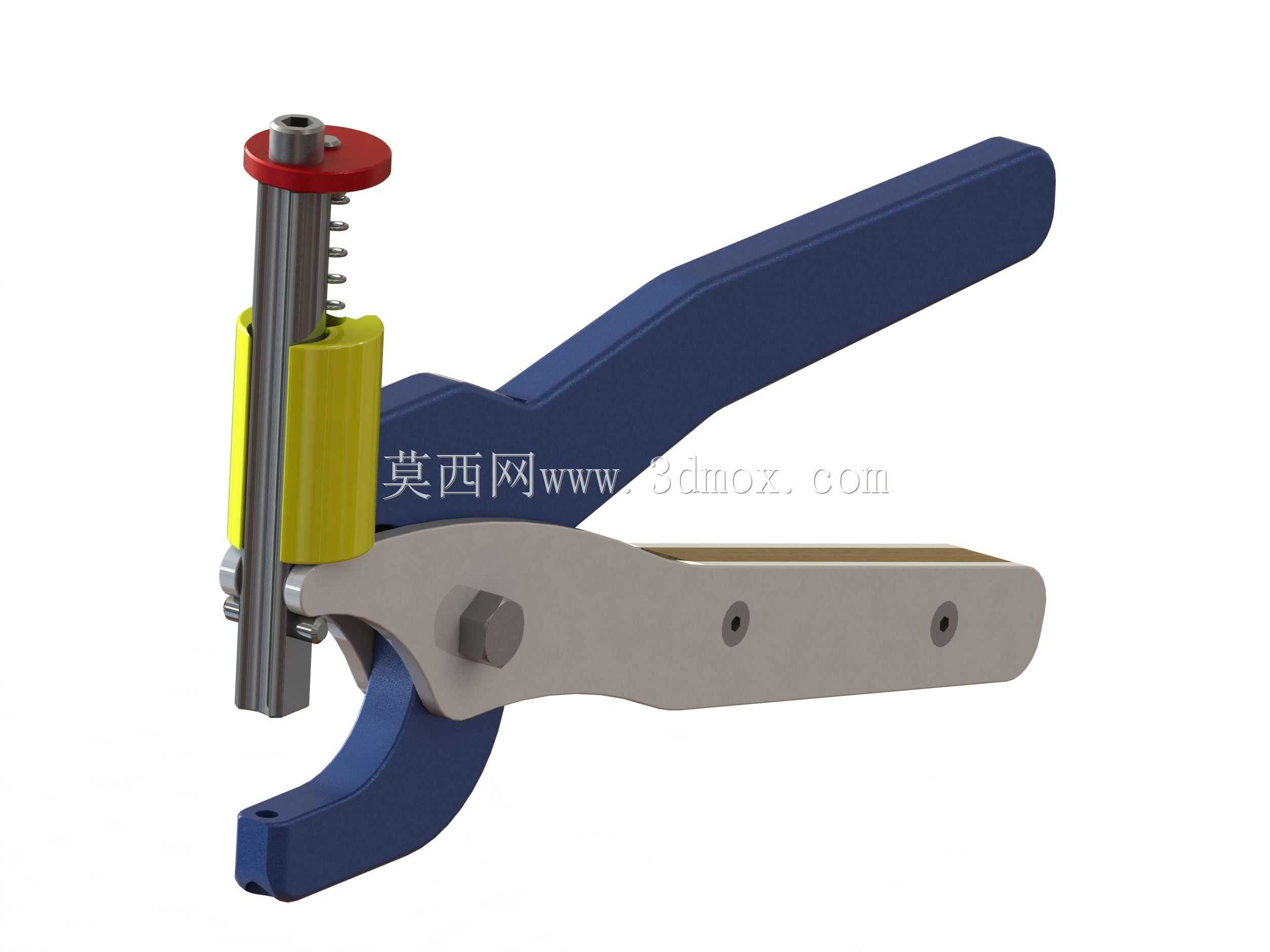

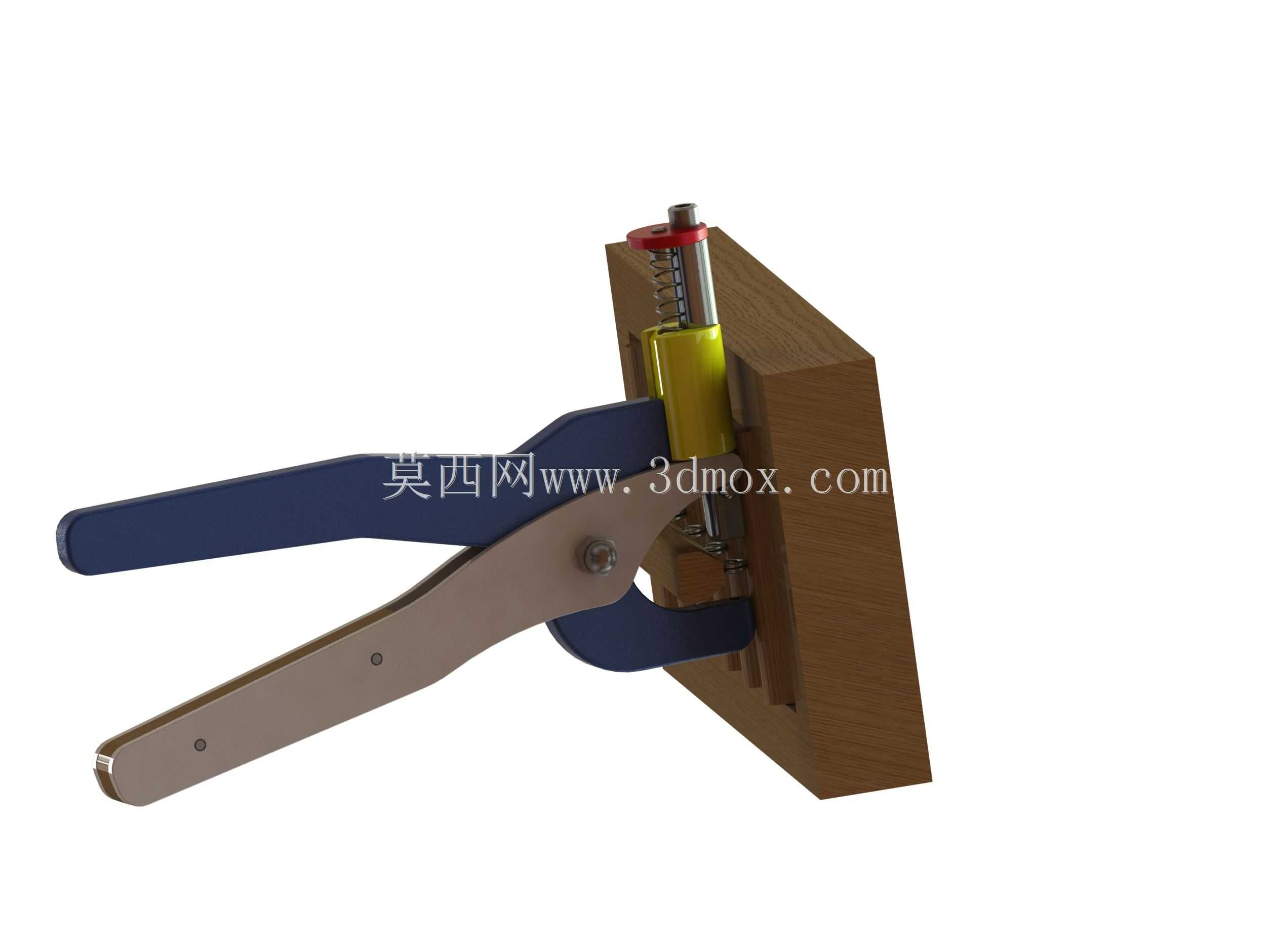

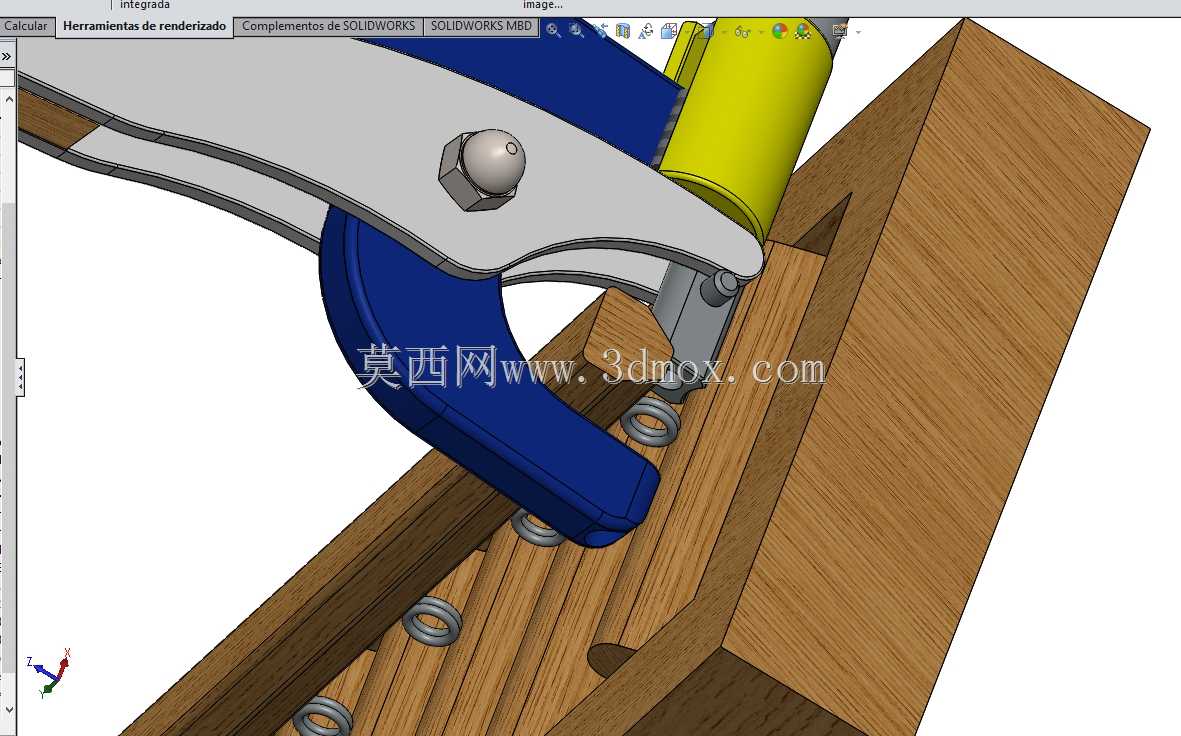

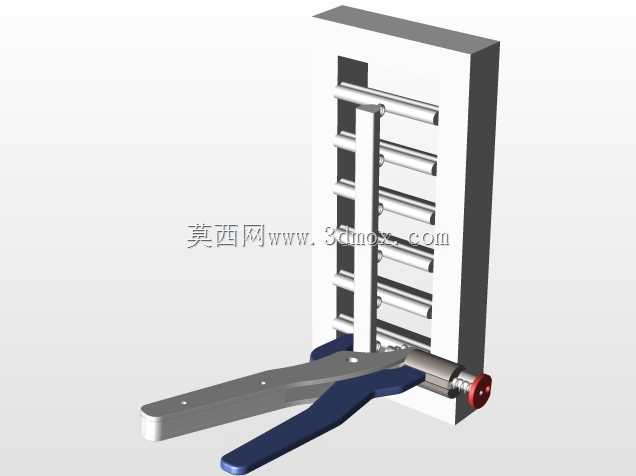

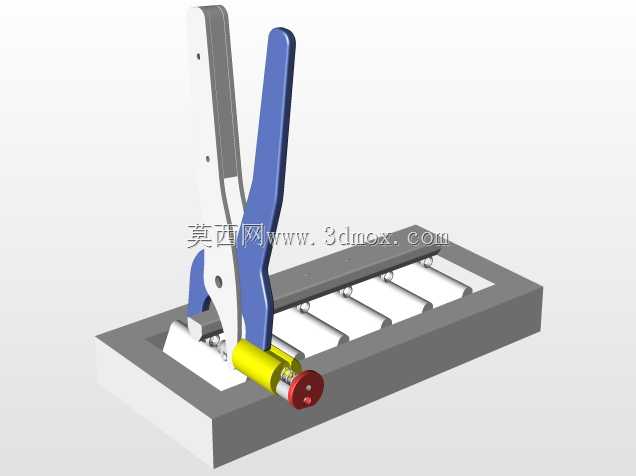

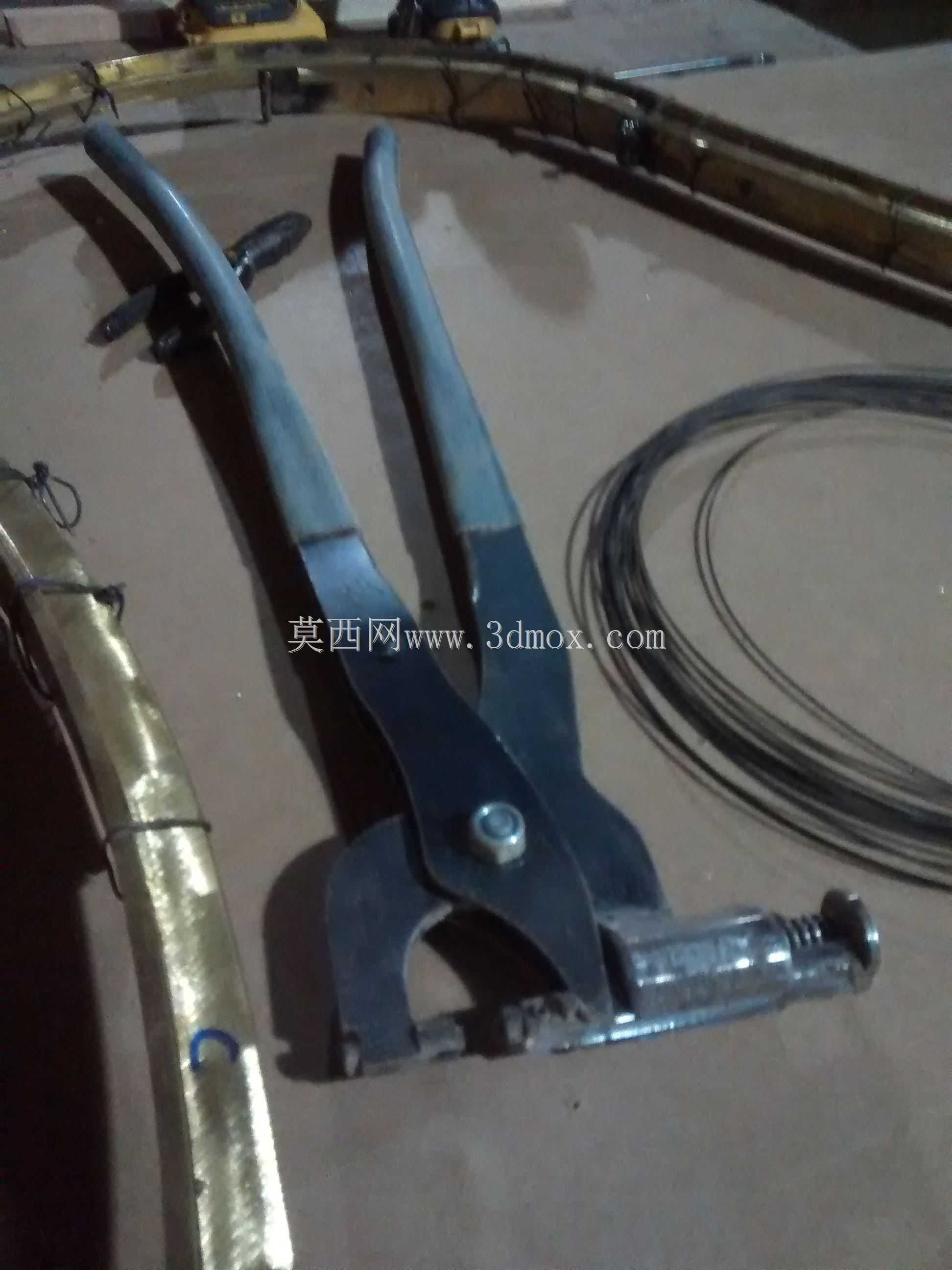

这款手动压装夹持工具主要面向小型木制品加工、葡萄酒瓶塞封装、小型工件压合装配场景，在手工工坊、小型包装加工点位、样品试制工位中可替代纯手工敲击作业，降低操作人员的劳动强度，同时保证压装过程的施力一致性，避免工件受冲击出现开裂、偏移问题。从结构设计逻辑来看，整体采用双杠杆铰接的施力放大结构，长手柄的力臂配比经过测算，操作人员单手握持施加150N左右的握力时，压头端可输出超过800N的垂直压装力，足以将常规尺寸的软木塞平稳压入对应孔径的木质或玻璃容器口部，不会出现压装不到位、塞体歪斜的情况。工具的压装端设置了导向定位结构，黄色的导向套与压杆采用间隙配合，压杆表面做了硬化处理，长期往复使用不会出现弯曲、卡滞问题，导向套旁侧的复位弹簧可在操作人员松开手柄后自动带动压杆回位，无需手动提拉复位，连续作业时的操作流畅度更高。夹持部分的C型开口结构预留了足够的工件容纳空间，开口深度可适配常规瓶身、小型木构件的装夹边界，使用时可将待压装工件靠紧C型结构的内侧定位面，无需额外手扶对准，压头的施力方向始终垂直于工件定位面，避免侧向分力导致工件移位。手柄部分采用双色包覆设计，握持区域做了贴合手掌弧度的曲面处理，长时间操作不易产生硌手、打滑的问题，铰接位置采用销轴加防松垫片的连接结构，反复开合使用不会出现铰接松旷、间隙过大的问题，保证压装精度的长期稳定性。在实际使用场景中，这类工具无需外接气源、电源，可灵活移动到不同作业点位使用，相比大型压装设备，更适合小批量生产、户外临时作业、样品调试等场景，结构拆解后仅包含手柄、铰接销轴、压杆、弹簧、导向套、定位基座几个核心部件，后期维护更换易损件十分便捷，常规工况下仅需定期在铰接点、压杆导向面涂抹少量润滑脂即可保证长期顺畅运行。
