便携手动卷笔刀结构三维设计

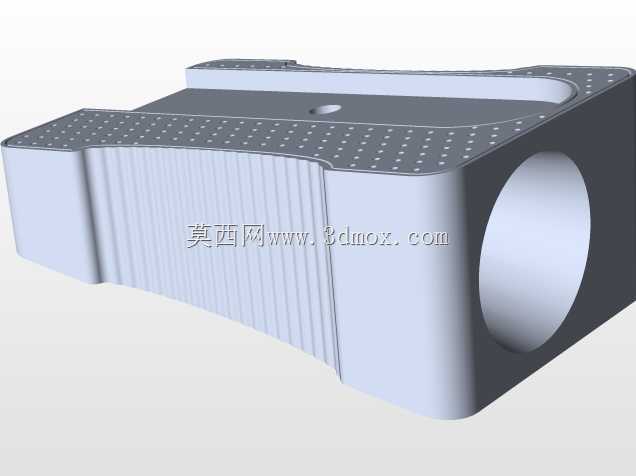

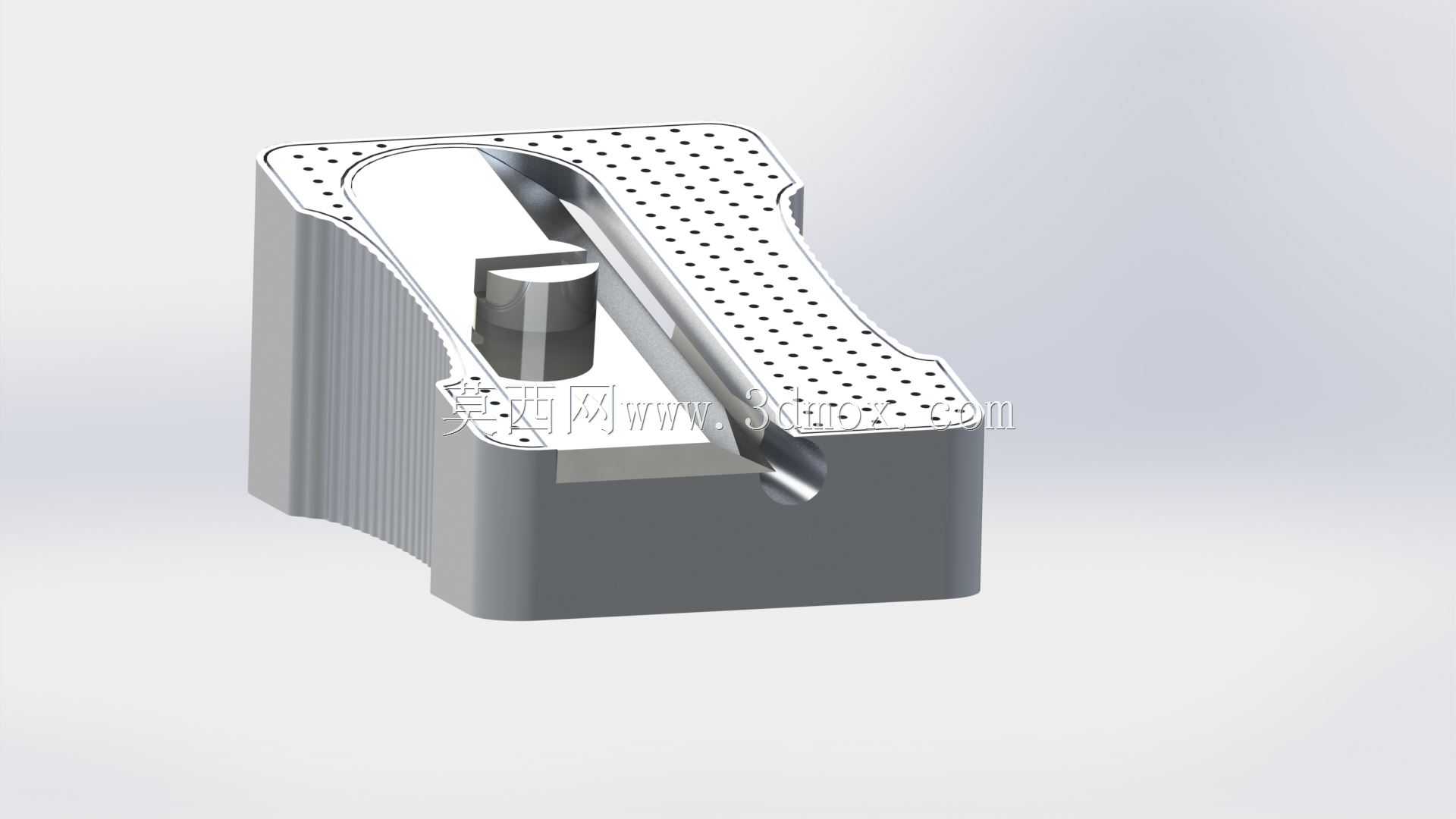

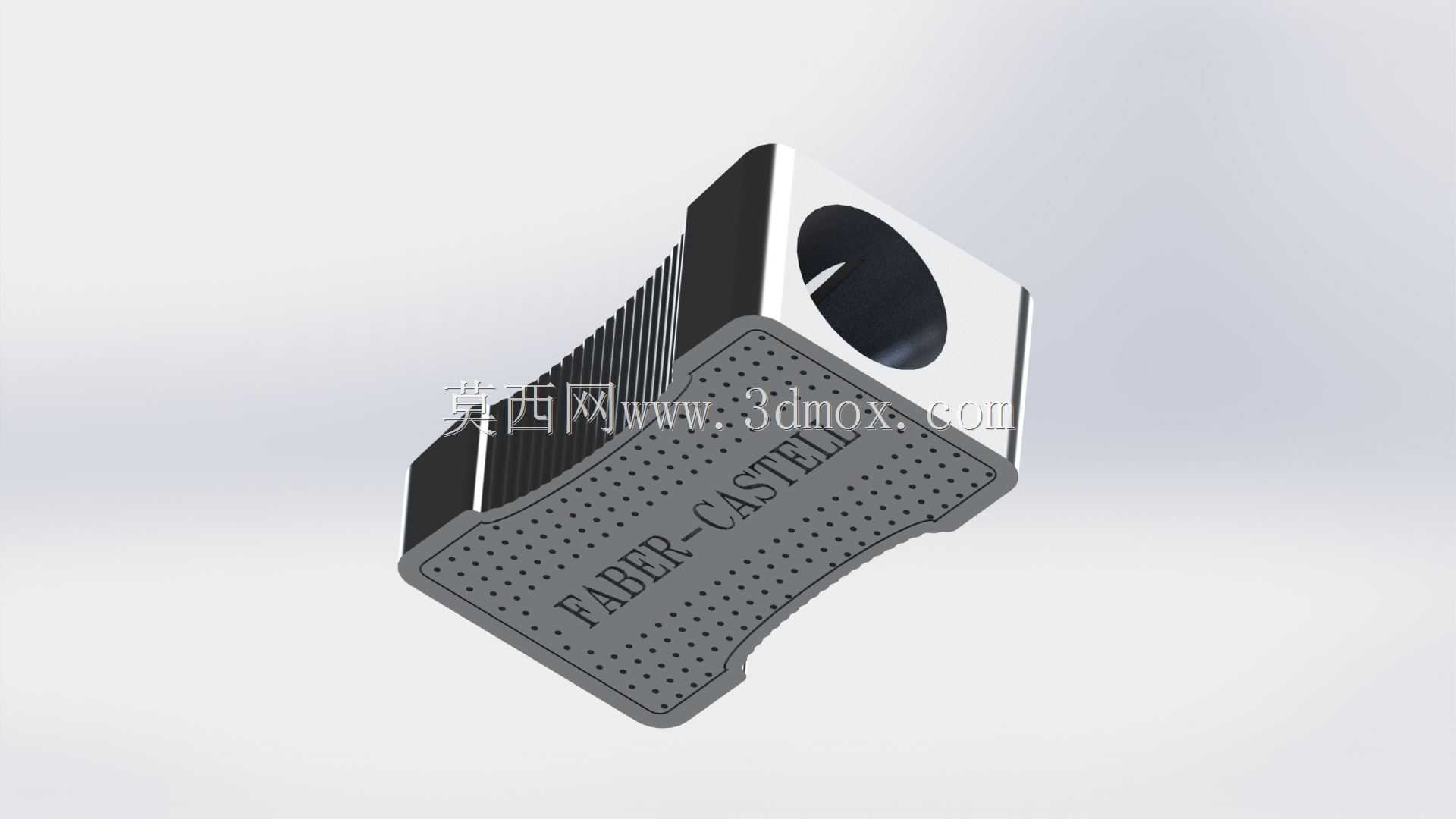

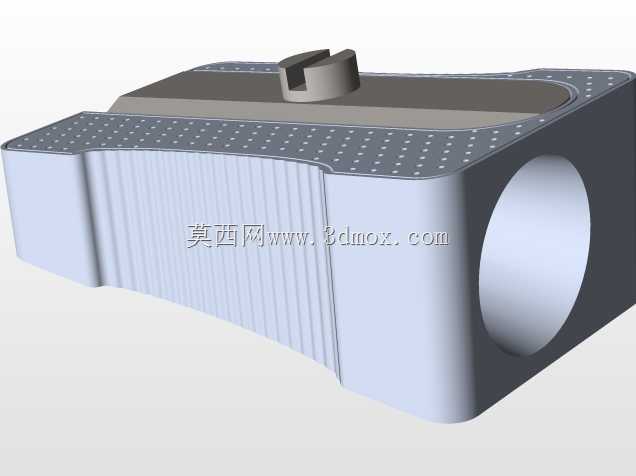

日常办公与学生文具场景中，手动卷笔刀是普及率极高的小型切削工具，这款结构设计针对传统卷笔刀易卡铅、削面不规整、握持打滑的常见痛点做了针对性优化。从实际使用场景出发，设计时首先考虑手持操作的施力逻辑，外壳侧面做了细密的竖向防滑纹理，配合符合人体工学的弧面收边，单手握持时拇指与食指的施力点刚好落在防滑区域，长时间连续削笔也不会出现硌手、打滑的问题。顶部的进笔孔周边做了密集的点状防滑凸点，当需要施加轴向推力送笔时，手掌抵靠在顶面不会发生侧滑，能精准控制进笔的力度，避免用力过猛导致铅芯断裂。内部切削腔体采用斜置刀架布局，刀片安装面与进笔轴线呈固定22度夹角，这个角度是经过多轮实际切削验证得出的最优值，既能保证切削出的铅锥角度均匀适合书写，又能降低切削时的阻力，减少铅芯受挤压断裂的概率。刀架与外壳的连接采用嵌入式卡槽结构，不需要额外螺丝固定，装配时直接将刀架卡入腔体对应的定位槽即可，后期如果刀片磨损需要更换，只需要用小工具撬开卡槽就能取出刀架，维护十分便捷。集屑腔与切削腔做了一体化连通设计，外壳的壁厚控制在1.8mm，既保证了整体结构的抗摔强度，又尽可能扩大了内部集屑空间，正常使用情况下削8-10支铅笔才需要清理一次笔屑，清理时只需要倾斜倒出即可，腔体内部做了光滑的圆弧过渡，不会出现笔屑卡在边角难以清理的问题。安装边界方面，这款卷笔刀属于手持便携类工具，不需要额外固定安装，整体外形的长宽高控制在适合单手握持的尺寸范围内，放在笔袋、文具盒中不会占用过多空间，外壳边缘全部做了R2以上的圆角处理，不会划伤笔袋内衬或者其他文具。进笔孔的内径适配常规直径7-8mm的木质铅笔，刀架的切削行程控制在15mm，刚好能削出适合书写的铅芯长度，不会因为切削过长导致铅芯容易折断。外壳底部做了微小的平面支撑，临时放置在桌面时不会随意滚动，避免从桌面跌落损坏。从结构设计的角度看，这款卷笔刀没有多余的复杂零件，所有结构都服务于实际使用需求，没有为了外观牺牲功能实用性，各个部件的公差配合经过反复调整，刀片与刀架的安装间隙控制在0.1mm以内，保证切削时刀片不会发生晃动，削出的笔面光滑无毛刺。
