汽车液化石油气系统专用控制阀结构设计

　　在车用燃气供给系统的三维结构设计工作中，这类适配液化石油气介质的控制阀，是整套供气回路里的核心承压控制部件，日常做结构校核时首先要考虑的就是安装边界的适配性——这类部件通常布置在发动机舱靠近进气歧管的侧方安装位，周边要预留出至少15mm的操作间隙供后期管路插拔与检修，整体外形采用紧凑的块式集成结构，主体通径匹配常规车用6mm燃气输送管路，避免通径过大带来的舱内布置空间浪费，也不会因通径不足导致供气流量跟不上发动机怠速、加速等不同工况的需求。

　　从实际功能逻辑来看，这个部件同时承担着通路通断控制、介质流向引导、接口密封衔接三个核心作用，设计时没有采用分散式的阀件拼接结构，而是将控制腔、连接接口、安装固定位做了一体化集成，减少了外接管路的接头数量，从结构层面降低了液化石油气泄漏的风险——毕竟车用燃气系统的密封可靠性是排在第一位的设计指标，每多一个外接接头就会多一个潜在的泄漏点，集成式结构刚好能规避这个问题。

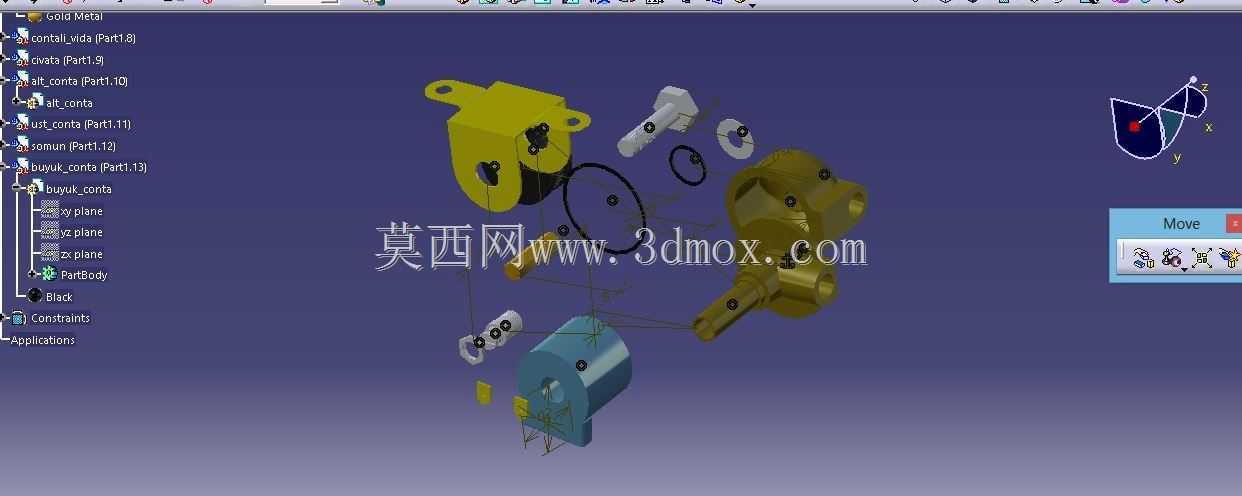

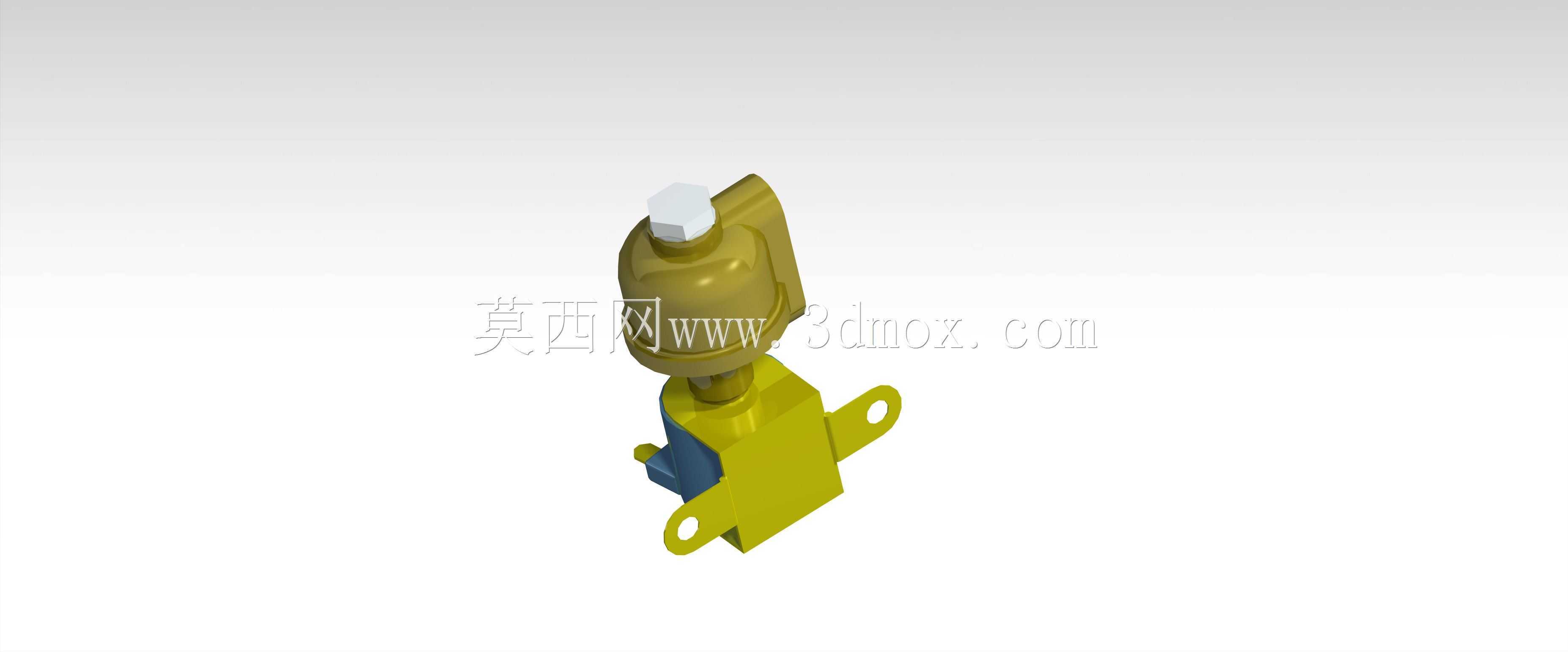

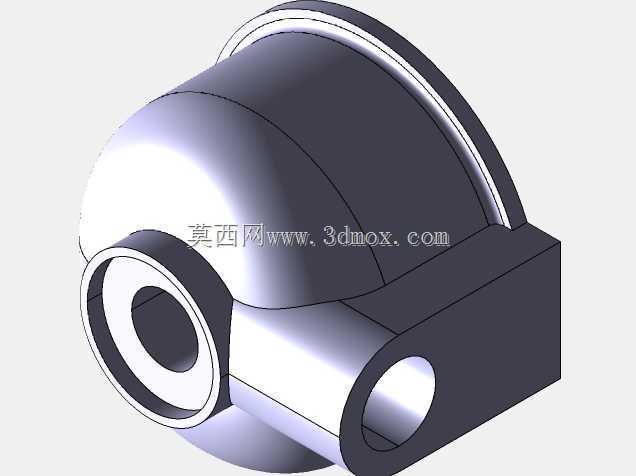

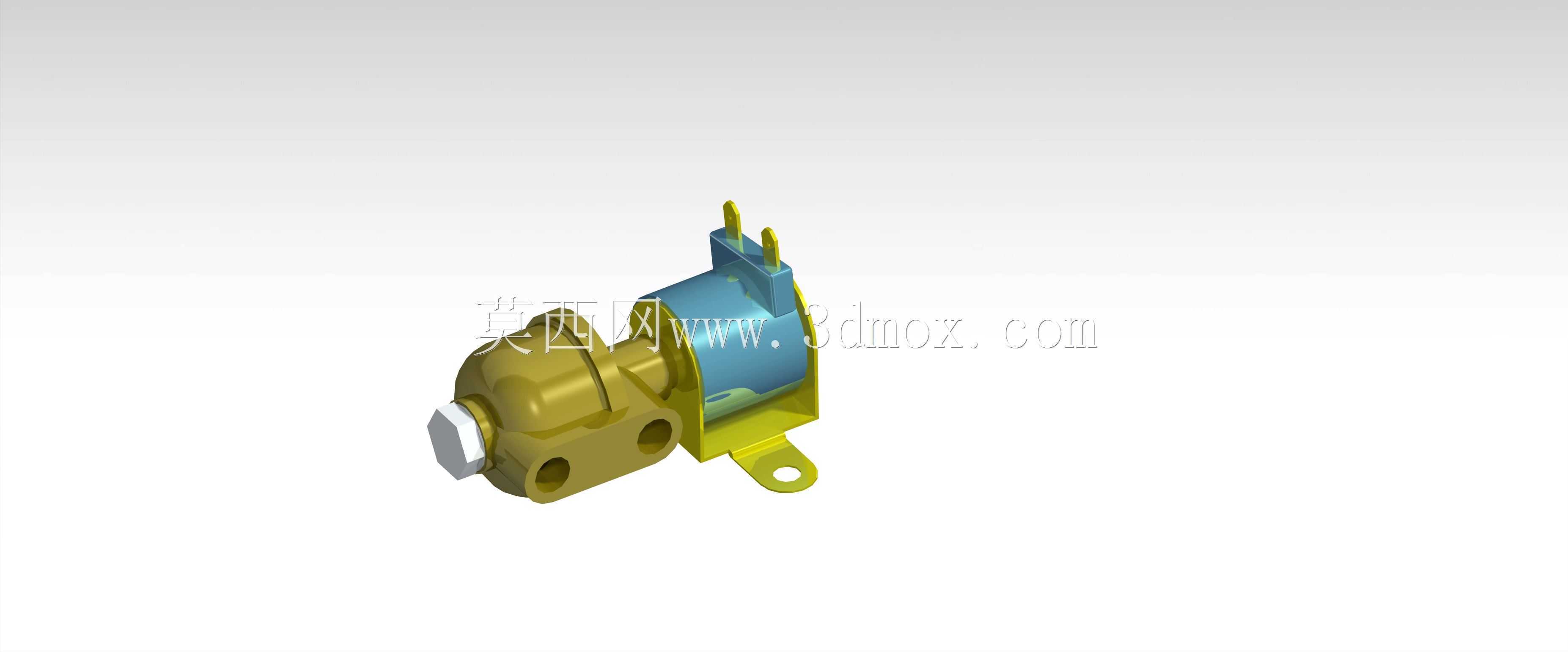

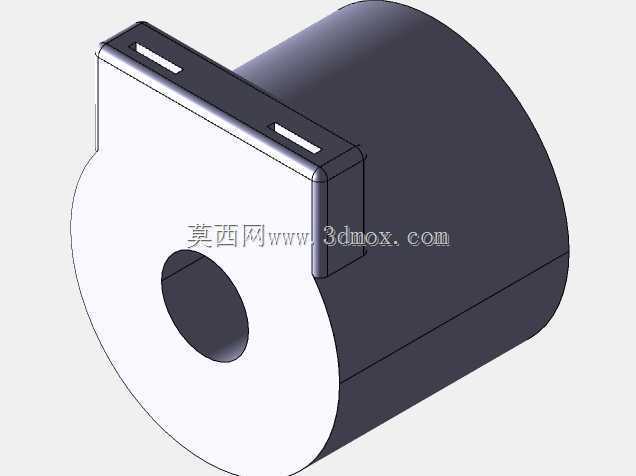

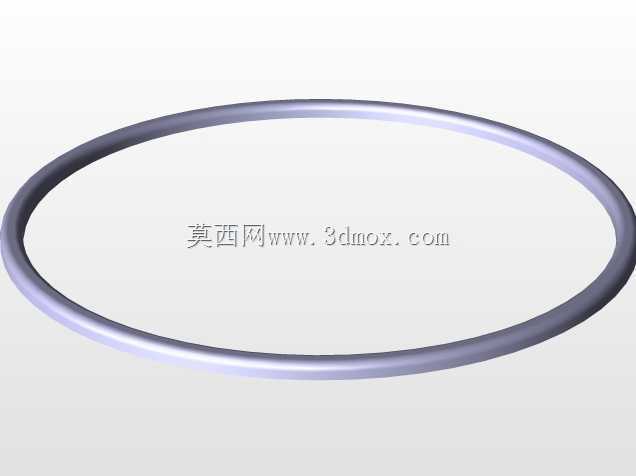

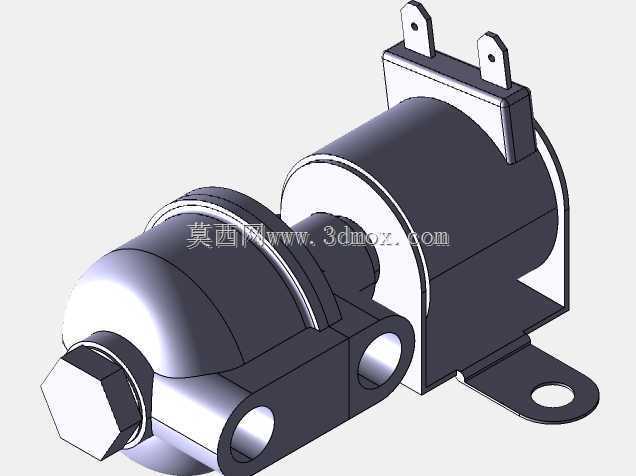

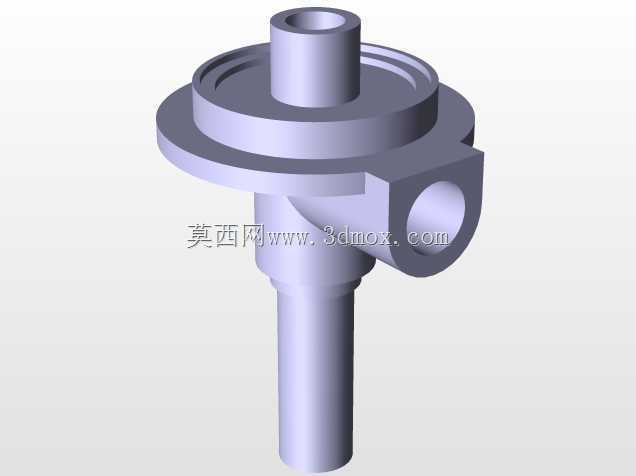

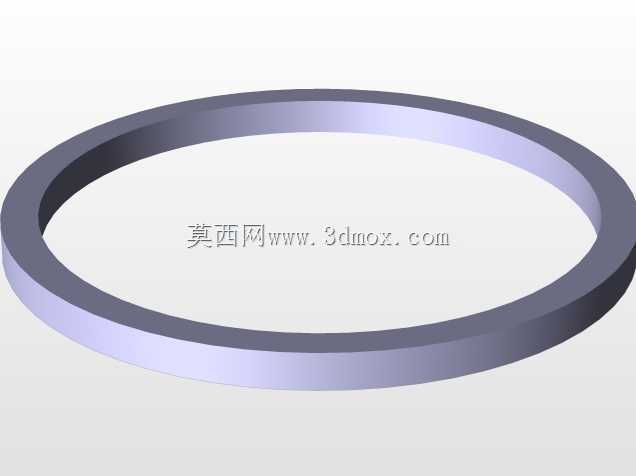

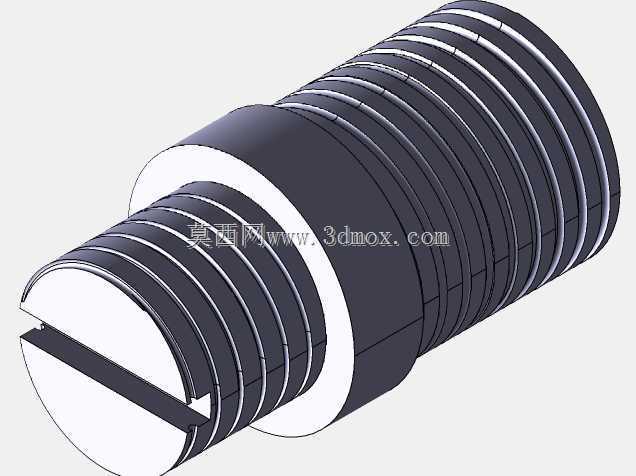

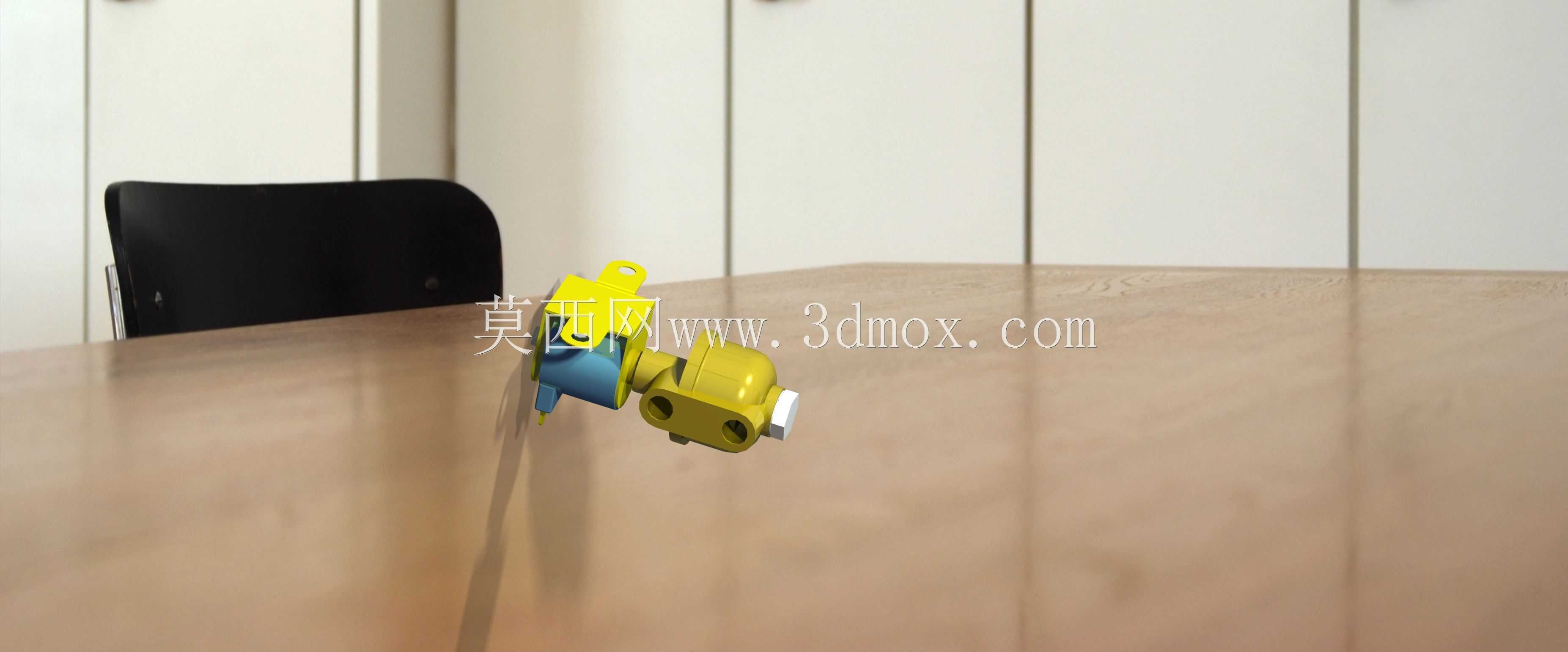

　　做三维建模时，主体的黄色壳体部分采用压铸铝合金的成型工艺做结构预留，壁厚控制在2.5mm，既保证承压能力满足车用1.6MPa的工作压力要求，也不会因为壁厚过大增加不必要的部件重量，毕竟乘用车的前置舱内每一个部件的重量控制都会影响整车的轴荷分配。侧面的蓝色端盖是密封调节端，内部预留了阀芯的运动行程空间，建模时要注意端盖与主体配合面的密封槽尺寸，槽宽1.8mm、深度1.2mm，适配常规的O型橡胶密封圈，装配后密封面的平面度公差要控制在0.05mm以内，避免因平面度超差导致密封失效。

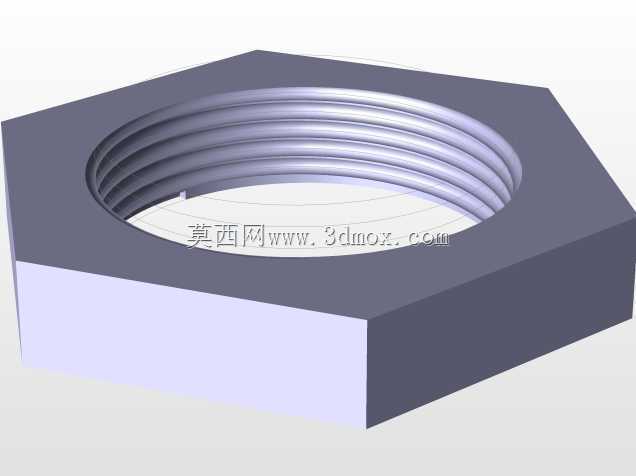

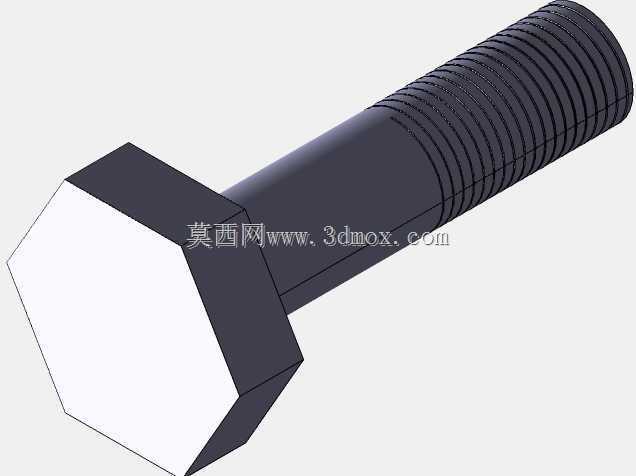

　　从应用场景来说，这类阀件不仅适配传统的后装液化石油气改装车辆，也可直接配套原厂生产的双燃料乘用车，安装时通过侧面的两个M6安装孔固定在舱内的专用支架上，安装孔位的中心距严格匹配主流车型的支架安装尺寸，不需要额外做转接支架就能完成装配，降低了整车装配的工序复杂度。接口部分采用快插式结构设计，建模时要保证接口的卡扣尺寸与车用燃气软管的快插接头完全匹配，插入后能自动锁止，不需要额外的卡箍紧固，既提升了装配效率，也避免了卡箍长期受发动机舱高温影响出现松动、锈蚀的问题。

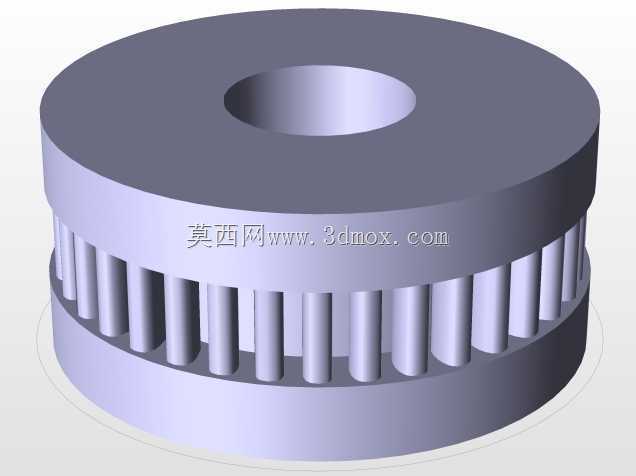

　　设计过程中还要充分考虑发动机舱的复杂工况：舱内日常工作温度范围在-40℃到120℃之间，部件的所有结构圆角都做了R1以上的过渡处理，避免温度交变时出现应力集中导致的壳体开裂；外露的金属部件都做了镀锌钝化处理的结构预留，防止冬季融雪盐、日常行车溅起的泥水带来的腐蚀问题，保证部件的使用寿命能匹配整车的使用周期。阀芯部分的运动行程设计为4mm，全开状态下的流通截面积能满足2.0L排量发动机在全负荷工况下的燃气供给流量，不会因为阀件的节流作用导致发动机动力输出不足；阀芯与阀腔的配合间隙控制在0.02mm到0.03mm之间，既保证阀芯运动顺畅无卡滞，也不会因为间隙过大出现内部泄漏，导致车辆熄火后燃气缓慢渗入进气道带来安全隐患。

　　在做结构干涉检查时，要特意核对部件安装后与周边线束、冷却水管、空调管路的间隙，保证车辆在颠簸路面行驶时，发动机的抖动不会带动阀件与周边部件发生碰撞摩擦；部件的顶部预留了手动操作的凸起结构，方便检修时手动控制气路通断，不需要额外借助工具就能完成应急操作，这个凸起的高度设计为12mm，既保证操作时的受力手感，也不会因为凸起过高增加部件的整体高度，影响舱内盖板的装配。
