按真实比例复刻的卡伦旋转自动铅笔结构

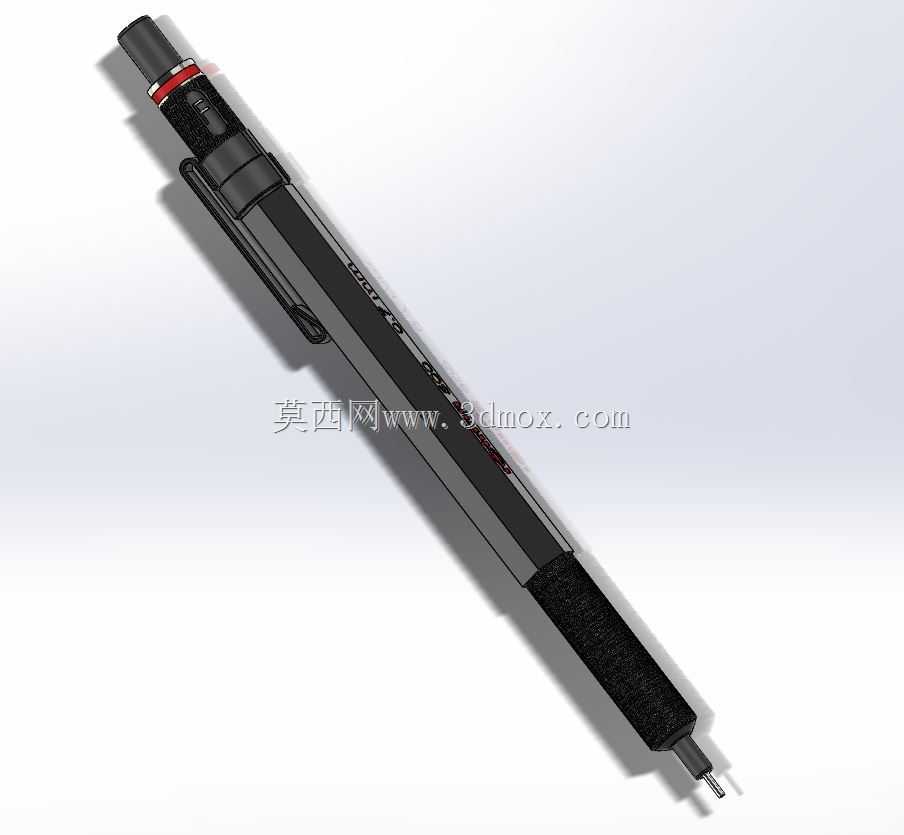

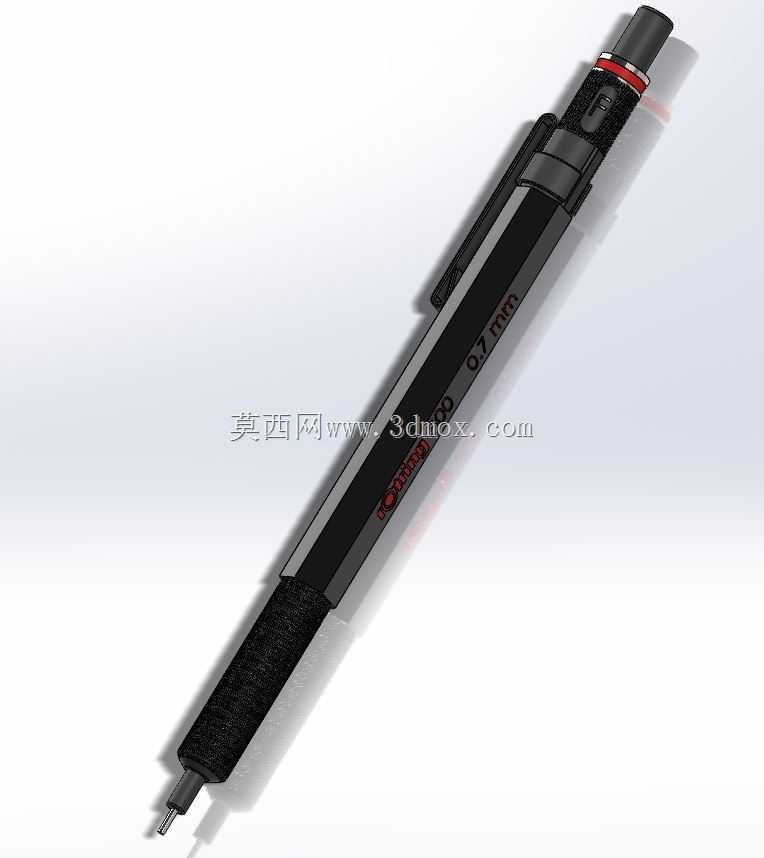

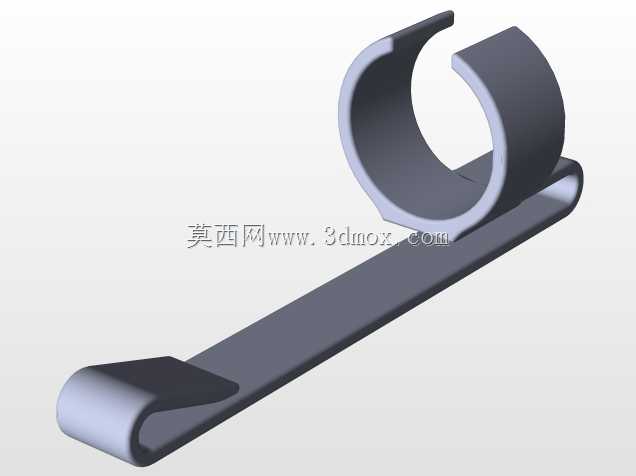

日常书写、工程绘图场景里，自动铅笔是高频使用的手持工具，这款按真实比例构建的旋转出芯自动铅笔，完全还原了卡伦系列自动铅笔的核心结构逻辑，从笔夹到笔尖护套的每一处结构都匹配实物的装配关系，没有做简化处理。做这款结构建模的时候，最先敲定的是笔身的握持段尺寸，握持段包裹的防滑泡棉区域直径控制在11mm，刚好贴合成年人手指自然握持的弧度，不会因为过细导致长时间书写硌手，也不会因为过粗增加持握负担，整笔收拢状态下的总长度控制在148mm，和常规上衣口袋的深度匹配，笔夹的伸出间隙预留了2.2mm，能够顺利卡在厚度2mm以内的笔记本封皮、工装口袋布料上，不会因为间隙过小卡不住，也不会因为间隙过大导致佩戴时晃动脱落。旋转出芯的核心结构藏在笔身中段的金属内衬里，和常见的按动式出芯结构不同，这款采用顶部旋转驱动的出芯方式，旋转端的阻尼力矩做了适配，单方向旋转15度即可完成0.5mm铅芯的送出，反向旋转不会触发铅芯回缩，避免日常使用时误碰导致铅芯回退。笔身上的刻度标识完全对齐实物的位置，从笔握防滑段上方开始的刻度线，每格对应1mm的铅芯剩余长度参考，使用者可以通过刻度快速判断内部铅芯的剩余存量，不用反复旋转尾端确认。笔身的红圈装饰环位置做了限位结构，装配时装饰环和笔身中套的卡槽完全卡合，不会因为日常旋转操作出现环套松动移位的问题，笔尖处的金属护铅管伸出长度为4mm，书写时护铅管能够贴近纸面，避免铅芯受力过大折断，同时护铅管和笔身内的铅芯导管同轴度控制在0.02mm以内，保证铅芯送出过程顺畅，不会出现卡铅、偏芯的问题。尾端的橡皮舱结构也做了完整还原，旋转打开尾盖即可取出替换橡皮，橡皮舱的内径和常规自动铅笔替换橡皮的尺寸匹配，不需要额外定制配件。整个结构的所有配合面都预留了合理的装配公差，塑料件之间的卡扣配合预留0.1mm的安装间隙，金属嵌件和塑料笔身的过盈配合量控制在0.05mm，既保证装配后结构紧实不松动，也不会因为过盈量过大导致装配时塑料件开裂。
