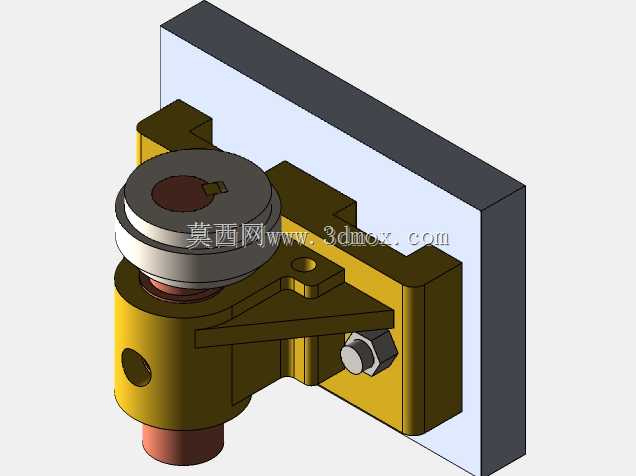

壁挂式调节定位机械组件结构

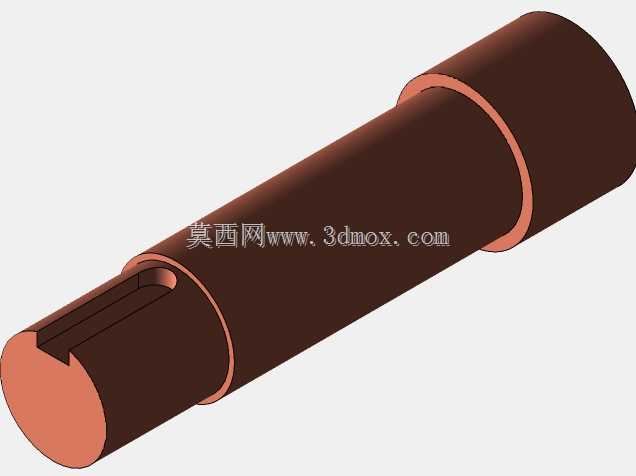

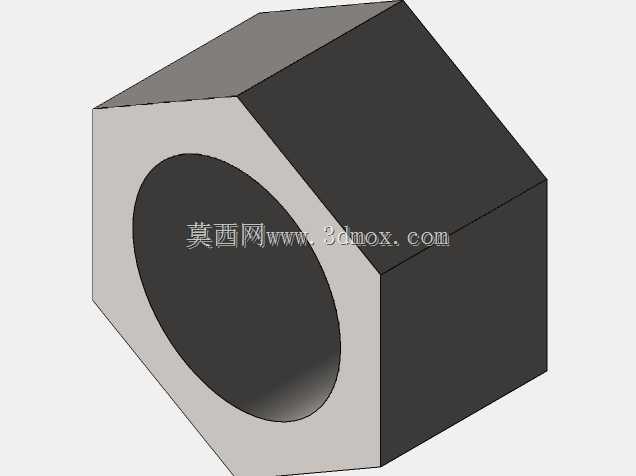

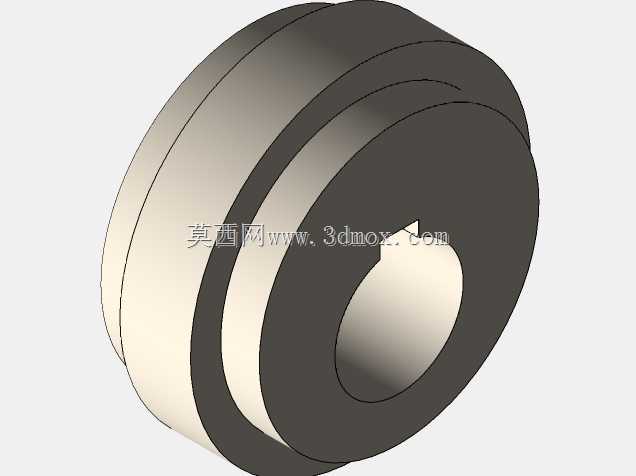

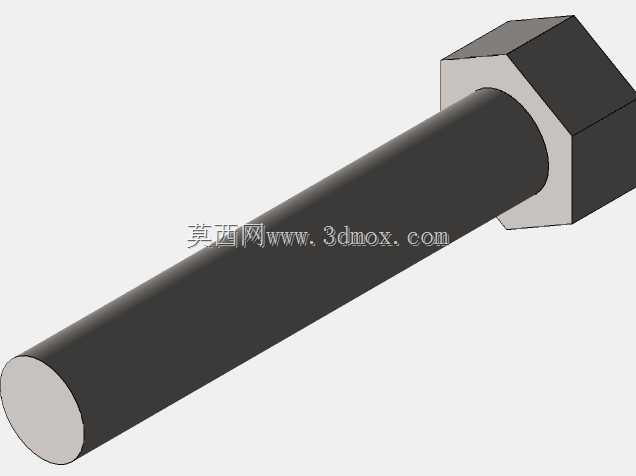

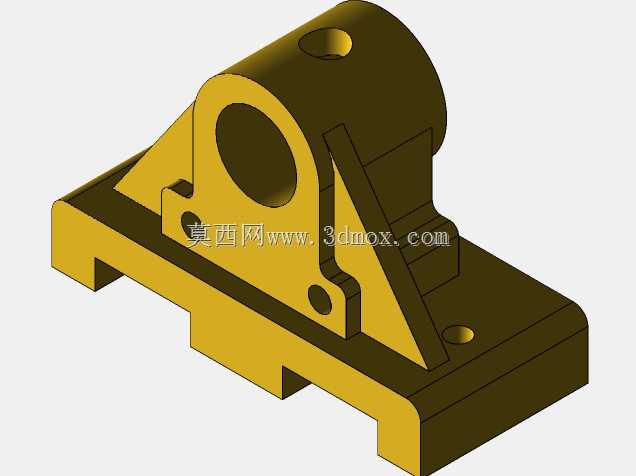

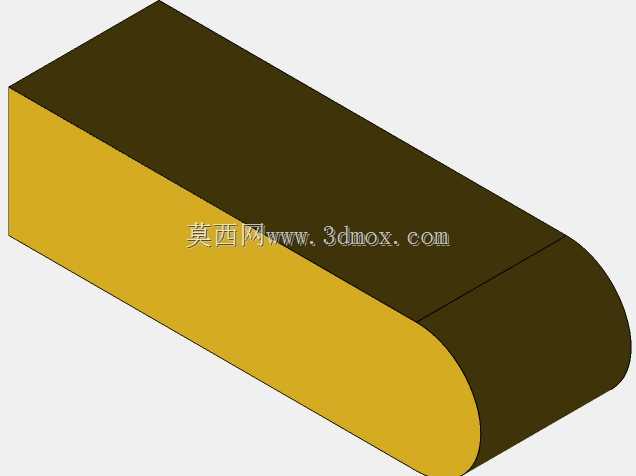

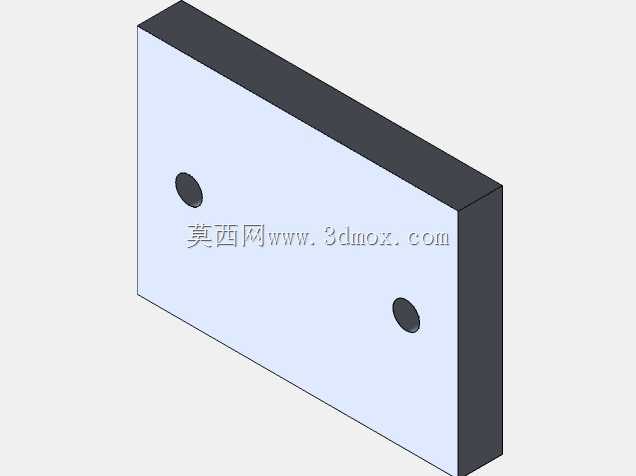

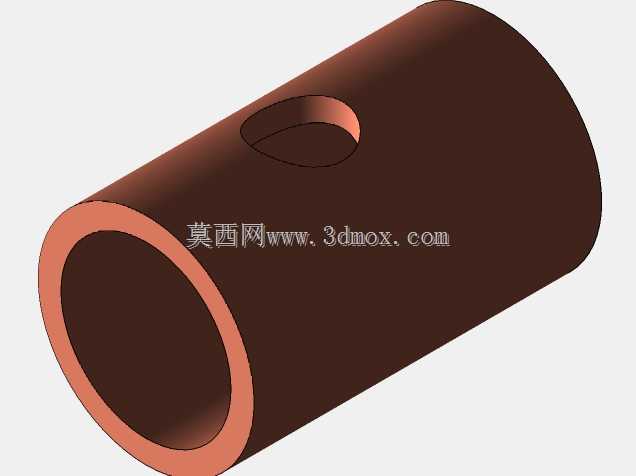

这套壁挂安装的机械调节组件，多用于小型工装工位的工件定位、检测工位的探头固定，或是轻型执行元件的角度与位置微调场景，在轻工装配线、实验室测试台架、小型非标设备的辅助安装位上十分常见。组件整体采用L型安装基座作为承载主体，基座的竖直面预留了与安装墙板贴合的平整基准面，通过侧方的六角锁紧螺栓可将整个组件牢牢固定在立式安装板上，安装时无需额外加工复杂的定位槽，仅需在安装墙板对应位置预留螺栓过孔即可完成固定，安装边界清晰，竖直方向的安装面宽度与水平伸出的基座长度适配多数轻型工位的安装空间，不会占用过多台架或墙板的有效安装区域。核心的调节主体采用带径向通孔的柱状回转结构，通孔可用于穿装定位销、检测杆或是小型执行杆件，柱状结构与基座的水平安装位采用间隙配合，可绕自身轴线做周向转动调整，也可沿轴向做小范围的伸缩位移，调整到位后通过顶部的偏心锁紧压块完成位置固定，压块下方设置了弹性缓冲垫片，锁紧时不会刮伤柱状主体的配合面，同时能提供足够的锁紧摩擦力，避免设备运行过程中受振动出现位置偏移。顶部的偏心压块采用带拨片的结构设计，操作人员无需借助额外工具，徒手拨动拨片即可完成锁紧与释放动作，在需要频繁调整位置的工位上能大幅缩短调试时间。组件的所有配合面均做了公差适配，回转配合位的公差控制在H7/g6区间，既保证转动调节时的顺畅度，又不会出现过大的配合间隙导致定位精度偏差。基座的水平支撑位设置了加强筋结构，在不增加整体壁厚的前提下提升了支撑部位的结构强度，即使承受侧向的载荷也不会出现支撑臂变形的问题。从结构设计逻辑来看，这套组件优先考虑了现场调试的便捷性，所有调节动作都可在安装完成后直接操作，不需要拆卸部件即可完成位置微调，同时外露的零部件均采用标准五金件，后期维护更换时无需定制特殊配件，能有效降低设备的运维成本。柱状主体下端伸出的轴段可用于连接接触式测头、定位顶块或是小型吸嘴等执行端，适配不同的工位功能需求，整体结构没有冗余的设计，每个部件都承担明确的功能，在满足调节与锁紧功能的前提下尽可能压缩了整体体积，适合在安装空间受限的轻型设备工位上使用。
