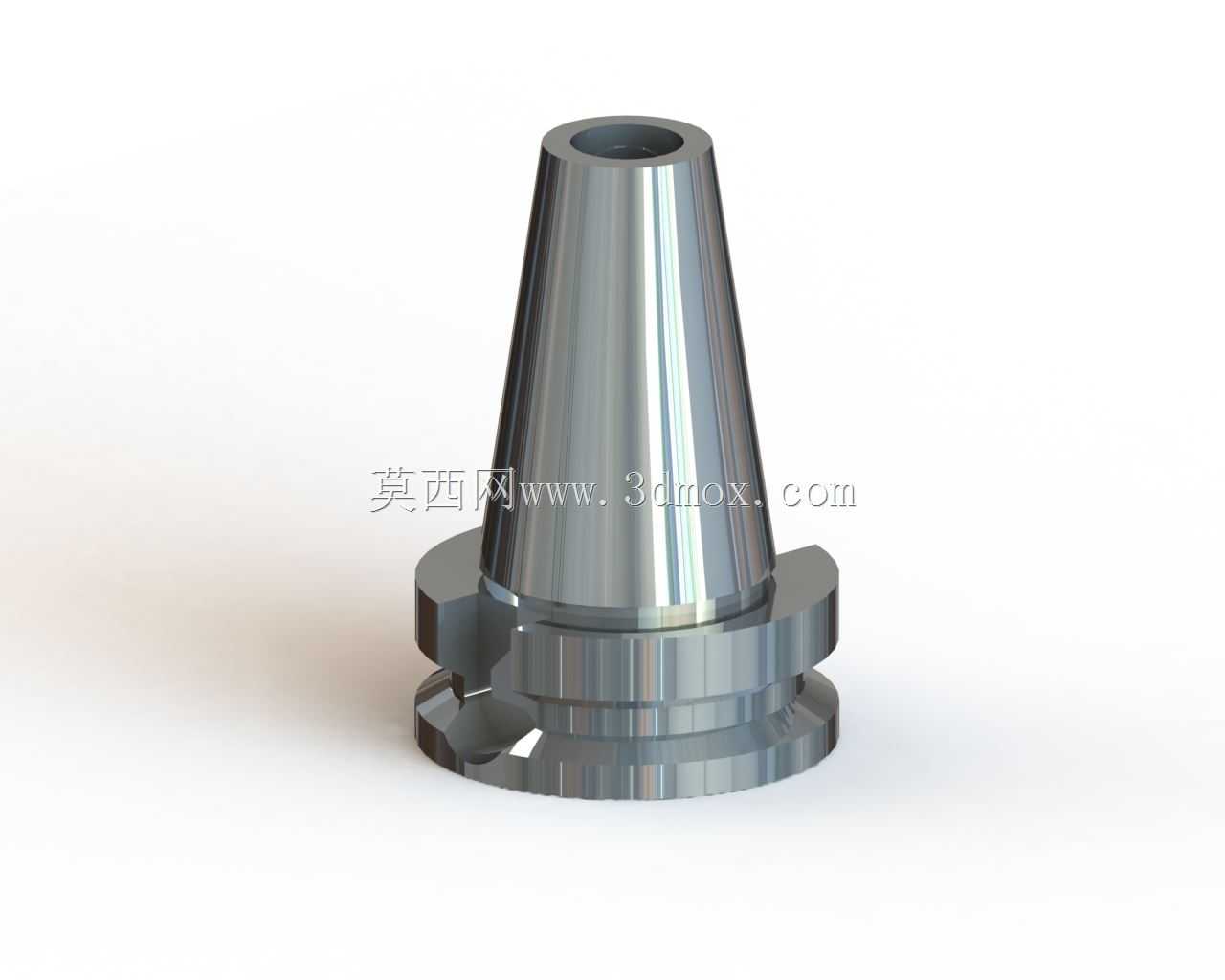

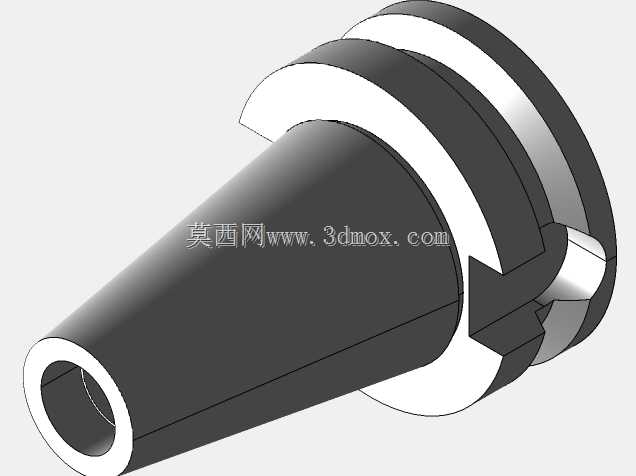

BT40锥面刀柄连接基座结构设计

　　在数控铣削、加工中心的日常加工场景中，主轴与刀具的连接可靠性直接决定加工精度与切削稳定性，BT40锥柄作为国内加工中心应用最广泛的主轴接口规格，其配套的锥面连接基座是刀具装夹系统的核心受力部件。这类锥座的设计首先要匹配BT40主轴的7:24锥度公差，锥面的接触精度需要达到85%以上的贴合面积，才能保证高速旋转时的动平衡表现，避免切削过程中出现振刀、让刀的问题。从结构上看，该部件下部的法兰凸缘带有对称的驱动卡槽，用于和主轴端面的驱动键配合，传递主轴输出的切削扭矩，凸缘下方的环形定位台则用于匹配主轴端面的定位止口，保证轴向安装位置的重复定位精度，安装时锥面推入主轴锥孔后，通过主轴内部的拉钉拉紧结构将锥座牢牢压合在主轴端面上，

　　拉紧力的传递路径经过锥面、法兰端面双重定位，相比单一锥面定位的结构，刚性提升30%以上，适合大切深的重载铣削工况。设计过程中需要严格控制锥面的表面粗糙度，要求达到Ra0.8以下，减少锥面配合时的微观间隙，同时法兰端面的平面度公差控制在0.005mm以内，避免拉紧后出现锥面偏摆的问题。外形尺寸上，该锥座的大端直径匹配BT40主轴的标准接口尺寸，总高度控制在标准刀柄的安装边界内，不会和机床的主轴护罩、换刀机械手发生干涉，换刀时机械手可以直接抓取法兰外侧的环形槽位，完成自动换刀动作。实际应用中，这类锥座可以适配铣刀、钻头、镗刀等多种切削刀具的装夹，只需要更换前端的刀具夹持模块即可完成不同加工工序的切换，在模具加工、通用机械零件加工、

　　汽车零部件加工等场景中都有大量应用。设计时还需要考虑部件的材料选型，通常采用20CrMnTi渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，既可以承受切削过程中的冲击载荷，又能保证锥面长期使用的耐磨性能，避免频繁换刀造成的锥面磨损导致精度下降。锥座内部的通孔用于穿过拉钉，同时也可以作为切削液的输送通道，内冷型刀具的切削液可以通过主轴中心、锥座通孔直接输送到切削区域，提升切削过程中的冷却与排屑效果，尤其适合深孔加工、高速铣削的工况需求。
