木工夹持作业用木虎钳结构设计

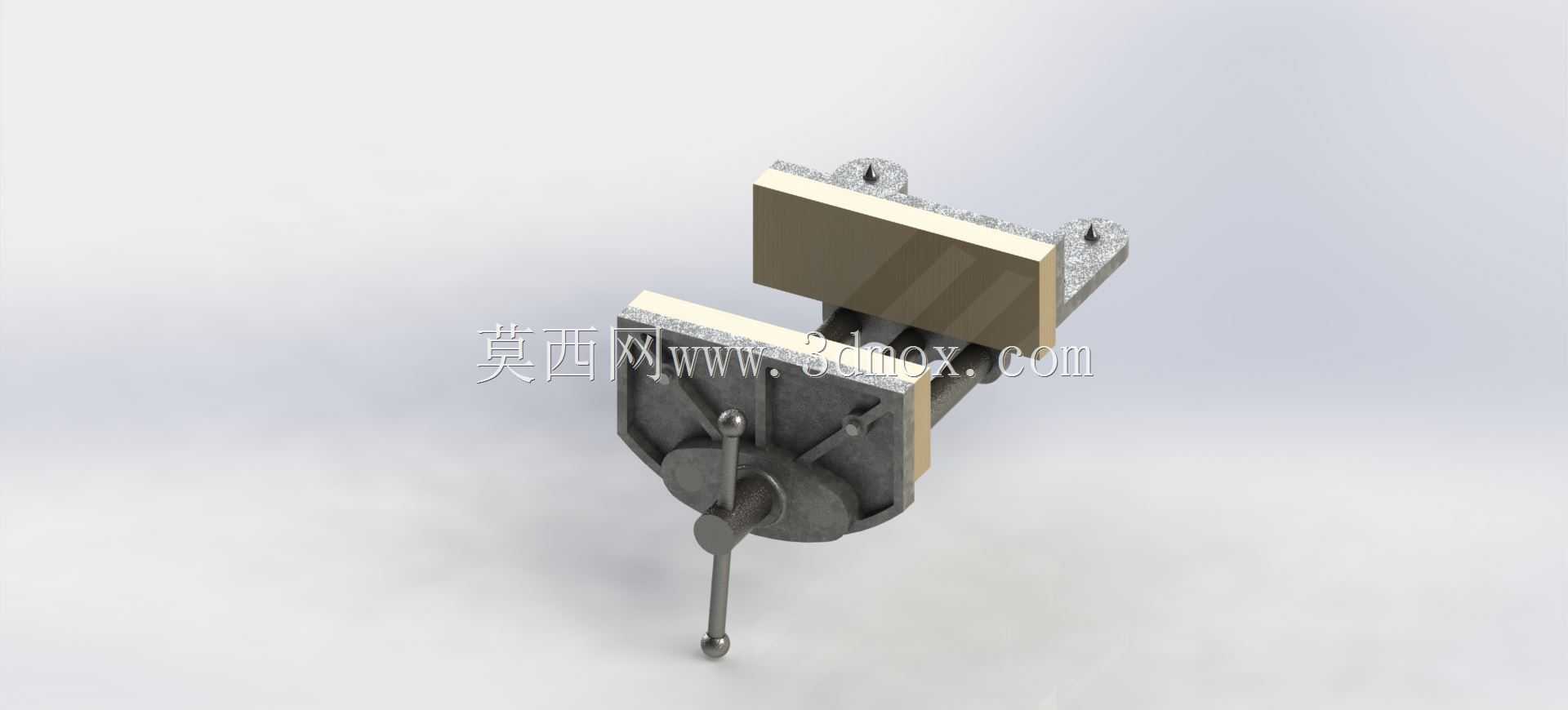

这款木虎钳是面向木工加工作业场景设计的手动夹持工装，核心用途是在木料锯切、刨削、榫卯加工、打磨等工序中，稳定固定待加工木料，避免加工过程中木料移位导致的加工尺寸偏差、操作安全隐患。从实际应用场景来看，这类虎钳多安装在木工工作台的侧边位置，固定钳身与工作台面齐平或略低于台面，活动钳身可沿导向杆做水平往复移动，适配不同宽度尺寸的木料夹持需求，不管是方料、板料还是不规则的异形木料，都能通过钳口的平面贴合实现稳定装夹，不会像金属加工用虎钳那样因钳口硬度过高在软质木料表面留下压痕损伤。

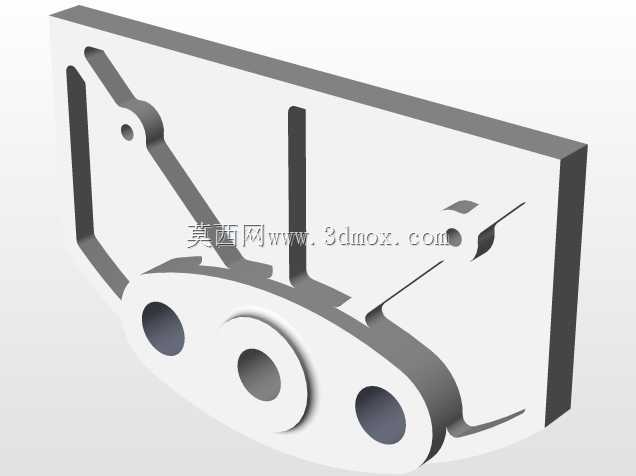

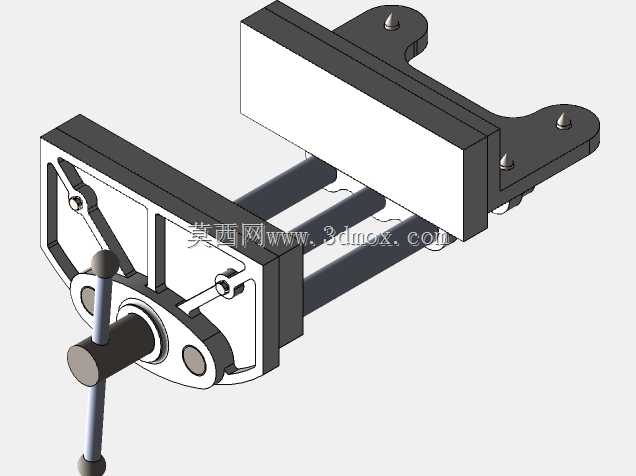

从功能特性来看，这款虎钳采用双导向杆平行布局，相比单杆导向结构，活动钳身移动过程中不会出现偏转卡滞，夹持时受力均匀，钳口闭合后平行度偏差小，装夹长木料时不会出现一端夹紧一端翘起的问题。驱动部分采用螺杆传动结构，操作端设置了横向穿装的加力杆，作业时可以通过转动加力杆带动螺杆旋转，推动活动钳身进给，螺杆的自锁特性可以保证夹持状态下不会因为木料的反弹力出现松脱，不需要额外增加锁止结构，结构可靠性更高。钳身部分采用框架式加强筋结构，在保证整体刚性的前提下，尽可能降低了整体重量，不会给木工工作台带来过大的附加载荷，同时框架结构也方便加工过程中木屑的排出，不会因为木屑堆积在导向杆或螺杆位置影响操作顺畅度。

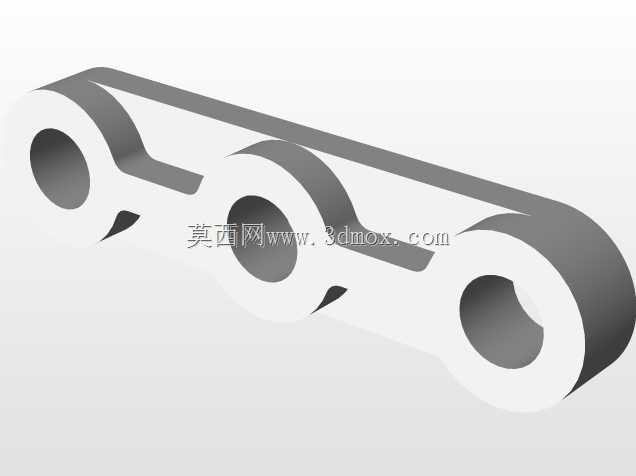

设计思路上，这款虎钳的各个组成部件拆分清晰，固定钳身、活动钳身、导向杆、传动螺杆、加力杆、安装耳板都做了独立的结构设计，方便后续的加工制造与易损件更换。安装边界方面，虎钳通过尾部的两个带孔安装耳板与工作台侧边连接，安装孔位做了沉头设计，安装后螺栓头不会突出于安装面，不会干涉木料的放置与移动；钳口的开合行程覆盖了常规民用木工加工的木料尺寸范围，钳口张开到最大位置时，整体外伸尺寸不会超出工作台侧边过多，避免作业过程中磕碰过往人员。六角拉力螺钉这类标准连接件的选用，也降低了整台虎钳的制造成本与维护难度，日常使用中如果出现连接件磨损，直接替换对应标准件即可，不需要单独定制非标零件。

实际使用中，这类木虎钳的操作门槛很低，不需要额外的动力源，完全依靠手动操作即可完成装夹，适合小型木工坊、学校实训教学场景、家庭木工DIY场景使用，钳口的平整接触面可以保证木料装夹后基准面统一，加工出来的木料平面度、垂直度更容易达到工艺要求，相比临时用压块、C型夹固定木料的方式，装夹效率提升明显，也能更好地保证加工精度。
