螺杆式手动台虎钳夹持工装结构

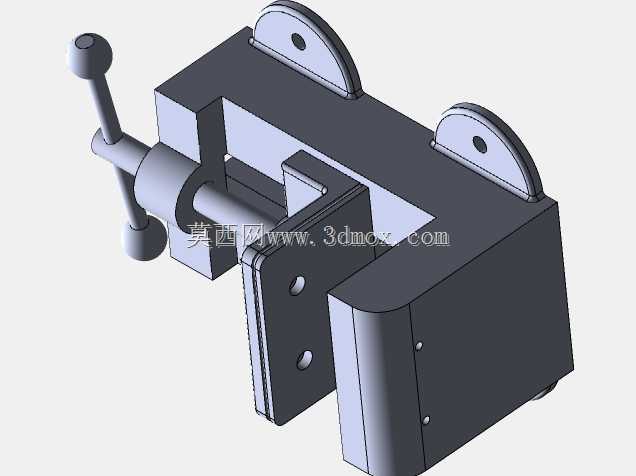

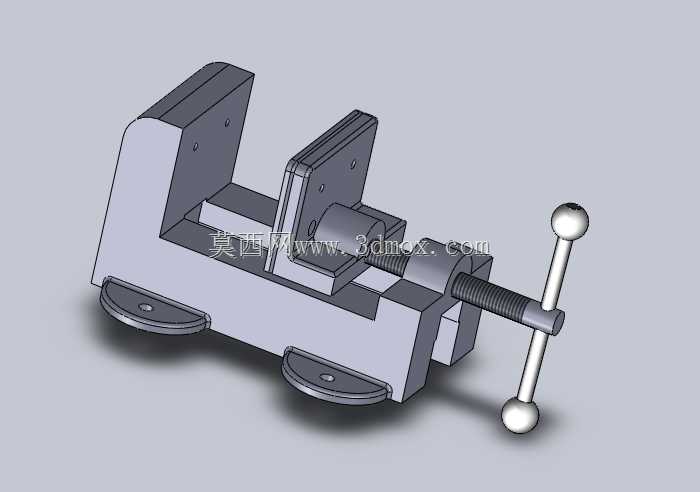

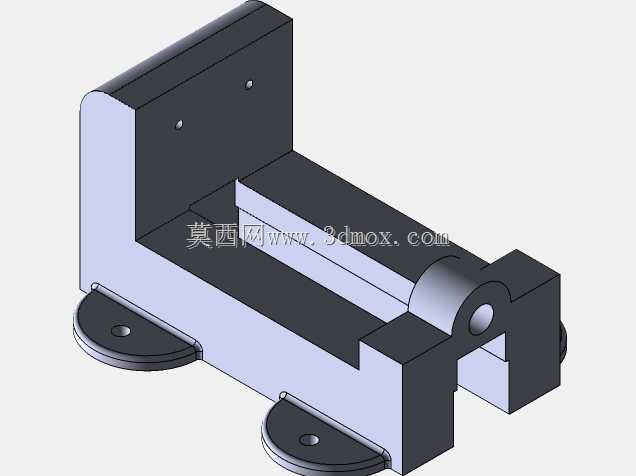

这类手动螺杆式夹持工装，是钳工工位、小型机加工工位、维修操作台旁最常见的夹持器具，日常作业里承担着小型工件的固定任务，不管是零件锉修、小型件钻孔攻丝、工件打磨去毛刺，还是小部件的装配对位，都能依靠它提供稳定的夹持力，避免作业过程中工件移位带来的加工误差或者安全隐患。从结构设计逻辑来看，整体采用L型固定钳身作为承载基体，底部设置两个带安装孔的圆形固定座，安装时可以通过螺栓穿过底座孔位，将整个钳体牢牢固定在工作台台面，安装边界需要预留出摇杆转动的操作空间，避免操作时摇杆与台边或者周边工装发生干涉，固定钳身的竖直段作为固定夹持面，活动钳身通过梯形螺杆与固定段连接，转动端部的带球头手柄的摇杆，就能带动活动钳身沿钳身的导向滑轨做直线往复运动，实现钳口的开合与夹持力的调节。钳口部分采用可拆卸的平板式钳口板，板面预留沉头安装孔，长期使用磨损后可以直接更换钳口板，不需要整体更换钳身，降低日常维护的成本，钳口板的平面度直接影响夹持精度，设计时预留了修磨余量，磨损后可以通过平面磨削恢复夹持面的平面度与平行度。传动部分采用梯形螺纹副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，能够承受更大的轴向夹持力，同时具备一定的自锁性能，夹持工件后不会因为作业中的振动导致钳口松脱，不需要额外设置锁止机构就能保持夹持状态。摇杆两端的球头设计符合人体工程学，手动转动时握持手感顺滑，不会出现硌手的情况，施加转动力矩时更省力，即使需要较大夹持力的场景，也不需要借助额外的加力杆就能满足夹持需求。整体结构没有复杂的传动零件，所有部件都采用常规金属切削工艺就能加工完成，制造成本低，维护简单，活动钳身与固定钳身的导向配合面采用间隙配合设计，既保证活动钳身滑动顺畅，又不会出现过大的配合间隙导致夹持时活动钳身上翘，影响夹持精度。在实际使用场景中，这类小型虎钳除了固定在常规钳工台，也可以安装在小型钻床、迷你铣床的工作台上，作为小型零件加工的配套夹具，适配小尺寸零件的轻负荷加工作业，夹持行程可以覆盖常规小型五金零件、塑料样件的夹持尺寸需求，钳身的整体高度设计也考虑了作业时的操作高度，固定在标准工作台后，钳口高度刚好适配人手坐姿作业的操作高度，长时间作业不容易产生疲劳。
