机械加工用固定式工件夹持台钳结构

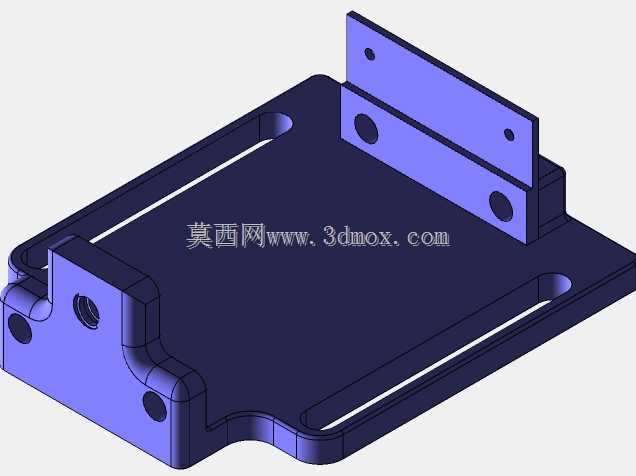

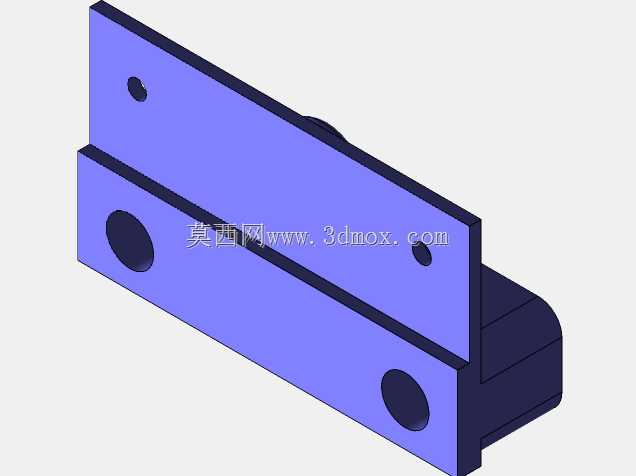

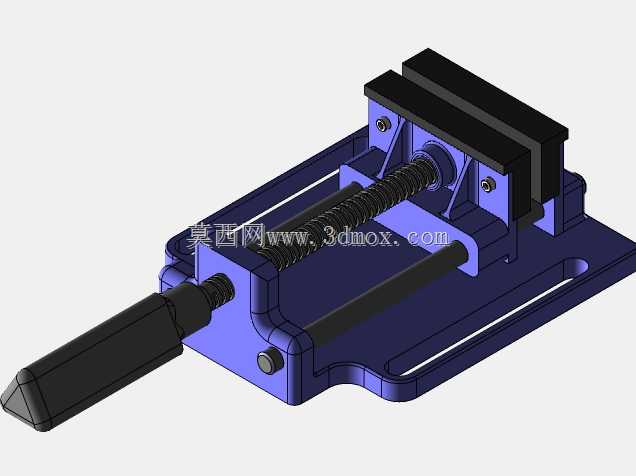

在常规机加工、小型设备装配、钣金件修配等作业场景里，这类台钳是工位上最基础也最高频使用的夹持工装，不管是台式钻床的进给定位、小型铣床的工件粗加工固定，还是装配环节里对小尺寸零部件的锉修、攻丝、打磨，都需要依靠它提供稳定的夹持力，避免工件在受力过程中出现位移、窜动，进而影响加工精度或者造成操作安全隐患。从结构设计逻辑来看，这款台钳采用固定钳身搭配活动钳口的经典传动结构，依靠丝杠副的转动带动活动钳身沿导轨方向做直线进给，钳口部位设计有交叉防滑齿纹，针对硬度较高的金属工件，能在合理夹持力矩下增大接触摩擦力，同时钳口板采用可更换式设计，长期使用出现齿纹磨损、夹持面磕碰变形时，只需拆卸固定螺丝即可替换备件，不需要整体更换台钳主体，能有效降低工位耗材的维护成本。考虑到不同工位的安装需求，台钳底座预留了对称分布的螺栓安装孔，可直接固定在铸铁工作台、木质装配工位台或者专用工装架的台面上，安装边界需要匹配工作台的台面厚度，预留出丝杠操作的手部活动空间，避免操作时手柄与台面上其他工具、工装产生干涉。活动钳身的导轨配合面做了间隙调整结构，长期使用出现导轨磨损、夹持间隙过大时，可通过侧边的调整楔铁修正配合精度，保证夹持过程中活动钳身不会出现上下翘动、左右偏摆的问题，保障夹持的同轴度。钳身整体采用铸铁材质一体铸造成型后做时效处理，能消除铸造内应力，避免长期受力出现钳身变形，夹持行程覆盖常规小尺寸零部件的夹持需求，对于异形工件，还可以在钳口处搭配软钳口垫片，避免夹持过程中划伤工件的已加工表面，适配精加工件的装配、修磨作业需求。在实际选型适配时，需要结合工位常加工工件的最大外形尺寸、单次作业的受力大小匹配对应规格，比如做小型电子五金件修配时可选用小行程规格，做普通钢件钻削、铣削作业时则需要选择钳身自重更大、丝杠直径更粗的规格，依靠钳身自身重量抵消部分加工过程中的振动，提升作业稳定性。
