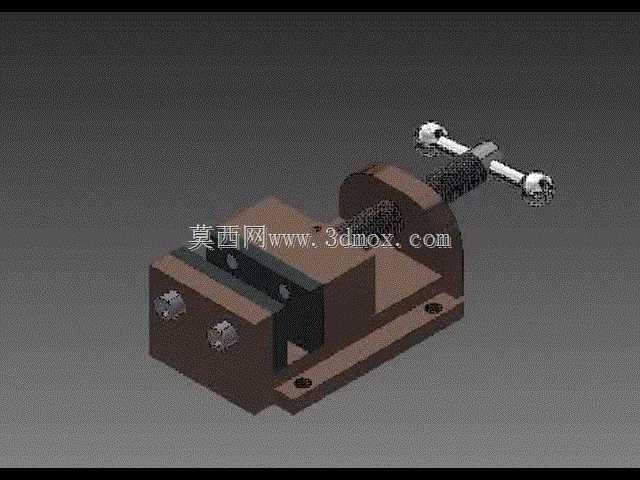

机加工用中型螺杆驱动台虎钳结构

这款中型台虎钳是钳工工位、小型机加工工位的核心夹持工装，日常可覆盖铣削轻加工、工件锉修、零件装配、钻孔定位等多场景的夹持需求，适配常规小型金属件、塑料件的装夹作业，在五金维修、小批量零件加工、教学实训场景中都有稳定的使用需求。从结构设计来看，整体采用固定钳身搭配活动钳身的经典布局，底座预留了两个对称的安装沉孔，可直接通过螺栓固定在钳工工作台或者专用工装台面上，安装边界清晰，不需要额外定制转接板就能适配多数标准工位的台面安装孔位，整体外形尺寸控制在中型工装范畴，不会占用过多工位操作空间，同时预留了足够的钳口开合行程，可覆盖常规尺寸工件的夹持范围。钳口部分采用可拆卸式的硬钳口设计，表面做了防滑齿纹处理，夹持工件时能提供足够的静摩擦力，避免加工过程中工件移位，当钳口磨损后可单独更换钳口板，不需要整体更换钳身，能有效降低长期使用的维护成本。驱动部分采用梯形螺杆传动结构，螺杆两端搭配限位结构，转动端部的十字手柄即可带动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合与夹紧动作，梯形螺杆的自锁特性可以保证夹紧后不会因为加工振动出现松脱，夹持稳定性有充足保障。两个钳身之间的配合面做了贴合约束设计，活动钳身的滑动间隙控制在合理范围，既保证滑动顺畅无卡滞，又不会因为间隙过大导致夹持时出现钳口上翘的问题，夹紧力可以均匀传递到工件夹持面上，避免薄壁工件装夹变形。在实际使用中，这类台虎钳的夹持力可以满足轻载铣削、锉削、敲击修整等常规作业的受力需求，不需要额外加装液压或者气动辅助结构，纯机械结构的故障率极低，日常维护仅需要定期在螺杆和滑动配合面涂抹润滑脂即可，不需要复杂的保养流程。设计时充分考虑了工位操作的人机工程，十字手柄的握持长度适配手动操作的施力范围，操作人员不需要借助加力杆就能达到足够的夹紧力，同时手柄两端的球形端头可以避免操作时划伤手部，整体结构没有冗余设计，所有部件都服务于夹持功能的稳定实现，没有多余的装饰性结构，完全围绕工装的实用属性展开设计。
