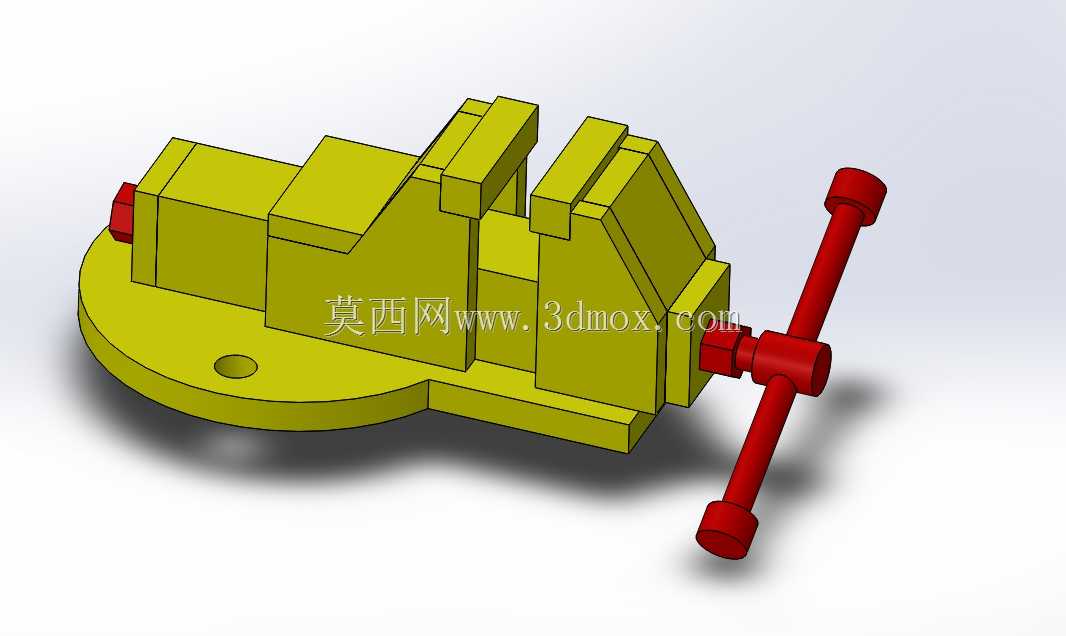

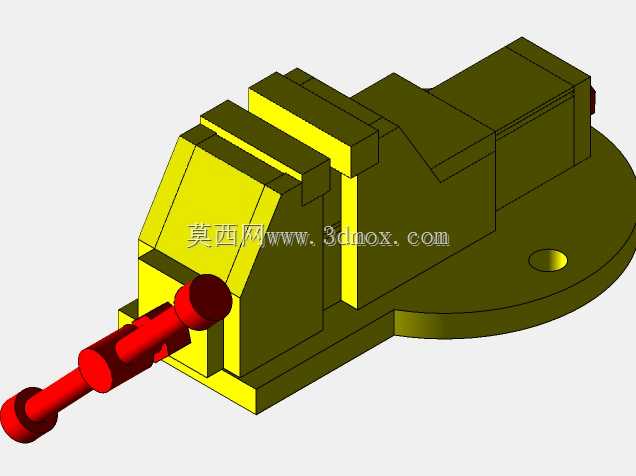

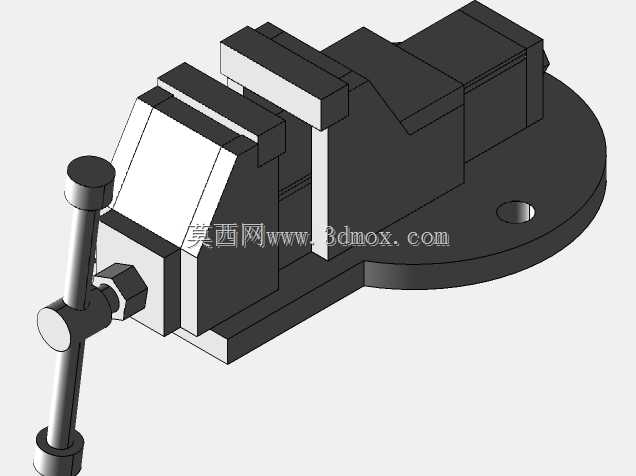

装配式DIY手动台钳夹持工装结构

这款手动夹持工装的结构设计完全围绕钳工工位的实际作业需求展开，底座采用带安装孔的圆盘式结构，可通过螺栓直接固定在钳工工作台台面，预留的安装孔位适配常规钳工台的T型槽间距，安装后整体重心落在底座中心区域，夹持作业时不会出现侧翻偏移。活动钳身与固定钳身的配合面采用梯形导向结构，相比矩形导轨拥有更好的耐磨补偿性，长期使用产生磨损后可通过调整镶条消除配合间隙，始终保持钳口的平行度，避免夹持工件时出现翘边、夹不紧的问题。钳口部位预留了可更换钳口板的安装槽，用户可根据作业需求更换光面、齿面或者软质钳口，光面钳口适合夹持已加工完成的精密零件，避免夹伤工件表面，齿面钳口可提供更大夹持力用于毛坯件的锯削、锉削作业，软质铜质或者尼龙钳口则适合夹持薄壁管件、有色金属工件。驱动部分采用T型丝杠配合加长摇把的结构，丝杠的螺距经过合理匹配，既保证了钳身开合的进给效率，又能通过摇把的力臂放大作用，让操作人员无需施加过大的力就能获得足够的夹持力，摇把与丝杠的连接采用可拆卸结构，收纳时可将摇把取下减少空间占用，作业时也可根据空间情况调整摇把的安装方向，避开工位周边的障碍物。整体采用装配式设计，所有零部件均可拆分，既方便日常维护时更换磨损的丝杠、螺母或者钳口板，也适合作为机械结构认知的教学样件，帮助初学者理解丝杠传动、导轨导向、螺纹锁紧的实际应用逻辑。在实际应用场景中，这类台钳可覆盖小型零件的锉削、锯切、钻孔、攻丝、装配等多类钳工工序，也可作为小型焊接、打磨作业的工件固定工装，夹持范围适配常规小型机械零件的加工需求，固定钳身与活动钳身的夹持面高度一致，钻孔作业时可保证工件的钻孔垂直度，攻丝时能避免丝锥因为工件晃动出现折断问题。底座的圆盘结构相比长条形底座拥有更大的安装适配性，即使工作台面的安装孔位存在少量偏差，也可通过转动台钳调整角度后完成固定，无需重新在台面上打孔。整体结构没有多余的冗余设计，所有受力部位的壁厚都经过受力校核，夹持时钳身的变形量控制在极小范围内，保证夹持精度的同时也控制了整体重量，方便单人完成搬运与安装。
