外六角螺栓配套六角螺母组合装配件

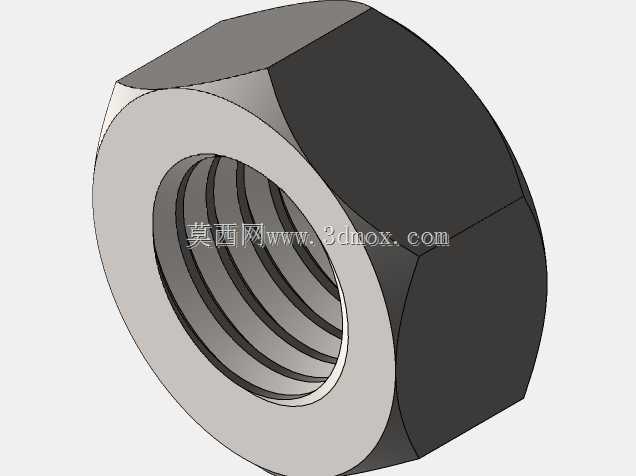

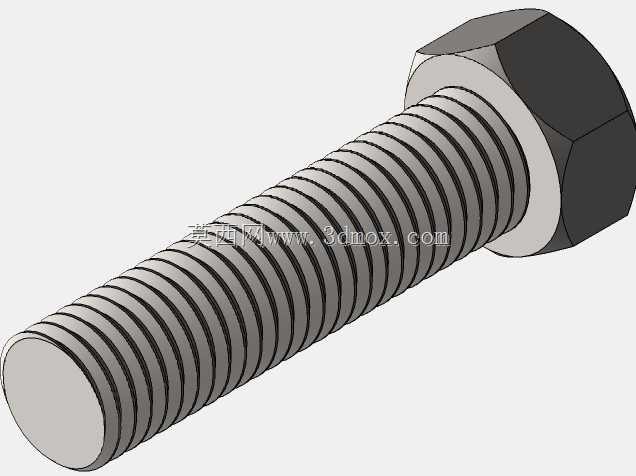

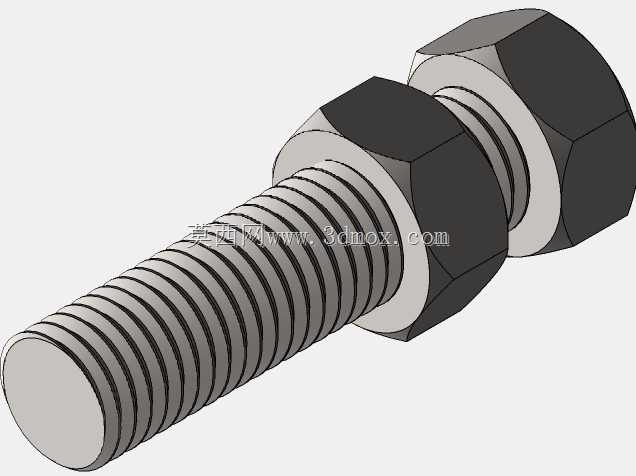

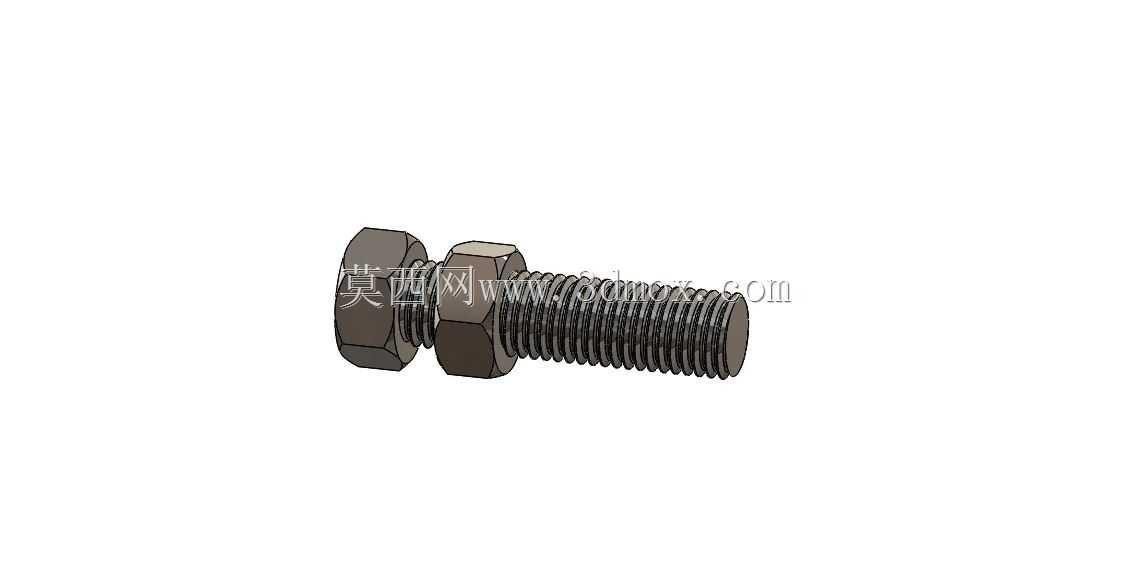

在各类机械结构的连接场景中，螺纹连接副是应用覆盖范围最广的可拆卸紧固方案，这套外六角螺栓与六角螺母的组合，正是日常设备装配、工装搭建、结构维修中最常使用的紧固元件。从设计逻辑来看，这套连接副采用公制普通粗牙螺纹，牙型角60度，螺纹升角控制在自锁区间内，配合螺母端面的承压面设计，在无强振动、无极端温差的常规工况下，可依靠螺纹副的摩擦力实现可靠锁止，避免受载后出现松脱移位。螺栓头部采用标准外六角结构，适配常规开口扳手、套筒扳手的拧紧作业，头部承压面做了平整化处理，拧紧时不会刮伤被连接件表面，同时能保证压紧力均匀分布在接触环面上，避免局部应力集中压坏基材。配套的六角螺母对边尺寸与螺栓头部规格匹配，现场装配时无需更换扳手规格，可减少工具切换的辅助时间，提升装配效率。从安装边界来看，设计时预留了足够的扳手操作空间，螺栓伸出螺母的长度控制在2-3个螺距的合理区间，既保证螺纹啮合长度满足抗拉、抗剪的强度要求，又不会因为伸出过长造成材料浪费、或是与周边其他零部件产生运动干涉。这类连接副可广泛应用于钣金机架拼接、设备护板固定、传动部件的定位锁紧、管路支架安装等场景，不同长度规格的螺栓可适配不同厚度的被连接件，搭配平垫、弹垫使用时，还可应对存在小幅振动的工况，进一步提升连接可靠性。建模过程中，螺纹特征采用精准的螺旋扫描生成，牙型轮廓完全符合公制螺纹的标准参数，六角头的倒角、螺母端部的倒角都按照实际加工工艺做了还原，导入装配环境后可直接用于干涉检查、装配工艺模拟，也可导出工程图标注加工尺寸，用于小批量定制加工的生产参考。在做设备整体结构校核时，可直接调用该模型完成连接部位的受力分析，根据实际承受的拉剪载荷匹配对应性能等级的实物紧固件，无需从零开始建模，能大幅缩短结构设计阶段的重复建模时间，提升整体设计效率。
