卡盘式T型可调丝锥铰手结构设计

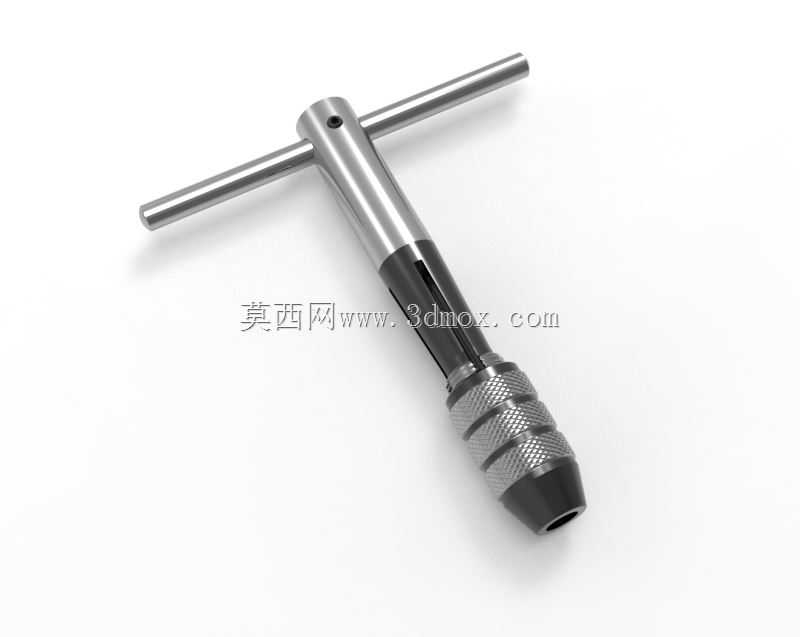

这款卡盘式丝锥扳手是手动攻丝作业里的常用工装，日常在设备维修、单件小批量零件加工、装配现场的螺纹加工场景中使用频率极高，区别于固定式的丝锥铰手，它的卡盘锁紧结构可以适配不同柄径的丝锥，不需要针对每一种规格的丝锥单独配备铰手，能有效减少现场工具的储备数量，降低工装管理成本。从结构设计来看，T型的横杆采用光滑圆柱结构，握持旋转的时候受力均匀，不会因为棱角硌手影响操作手感，横杆与主体杆身采用垂直贯通的装配方式，两端伸出长度一致，旋转时的动平衡表现较好，不会出现偏重晃动手感差的问题。主体的锁紧段采用三瓣卡爪的弹性结构，配合滚花调节螺母实现锁紧，滚花的纹路采用网纹设计，即使手上沾有切削液或者油污，也能可靠拧动调节螺母，不会出现打滑的情况，卡爪的内孔做了适配四方丝锥柄的定位结构，装夹丝锥之后不会出现攻丝过程中丝锥跟转打滑的问题，能有效避免丝锥折断在螺纹孔里的加工事故。设计时需要注意卡爪的弹性开槽深度，开槽过深会导致卡爪刚性不足，锁紧大直径丝锥时容易出现卡爪变形失效，开槽过浅则弹性不足，无法适配柄径在公差范围内波动的丝锥，调节螺母的内锥面角度需要和卡爪的外锥面角度完全匹配，保证锁紧时三个卡爪的受力均匀，不会出现丝锥装夹偏心的问题，一旦装夹偏心，攻丝时很容易出现螺纹孔歪斜、丝锥崩齿的问题。这款扳手的整体长度控制在手动操作的合理区间，针对M3到M12规格的常用公制丝锥做了适配，装夹边界覆盖了日常维修、单件加工里绝大多数的内螺纹加工需求，杆身的握持段做了光滑过渡处理，没有尖锐的棱角，长时间握持操作也不会造成手部磨损。在实际使用场景里，不管是钣金件上的安装螺纹孔加工，还是设备维修现场的螺纹修复，或是装配过程中需要现场补攻螺纹的工况，这款结构的丝锥扳手都能稳定发挥作用，相比普通的固定式铰手，它的通用性更强，锁紧可靠性更高，能适应车间里复杂多变的作业环境，不需要频繁更换工具就能完成不同规格丝锥的装夹使用。
