手动单孔卷笔刀结构三维设计

日常办公与学生文具场景中，手动卷笔刀是普及率极高的小型切削工具，这款单孔卷笔刀的结构设计完全围绕便携性、切削稳定性与装配便捷性展开。从实际使用场景出发，这类小型卷笔刀多应用于桌面书写、户外绘图、学生日常课业等场景，不需要外接动力，依靠手部握持施力即可完成铅笔切削，因此外壳的握持弧度设计是结构考量的重点，外壳侧面做内凹弧面处理，匹配成年人与学龄儿童的指腹贴合弧度，施力旋转时不会出现打滑硌手的问题。

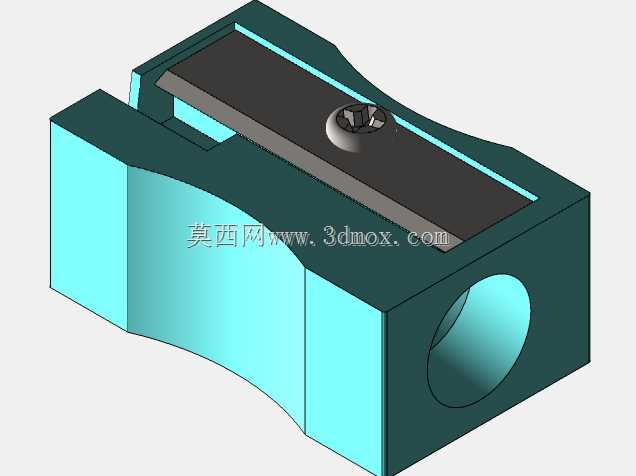

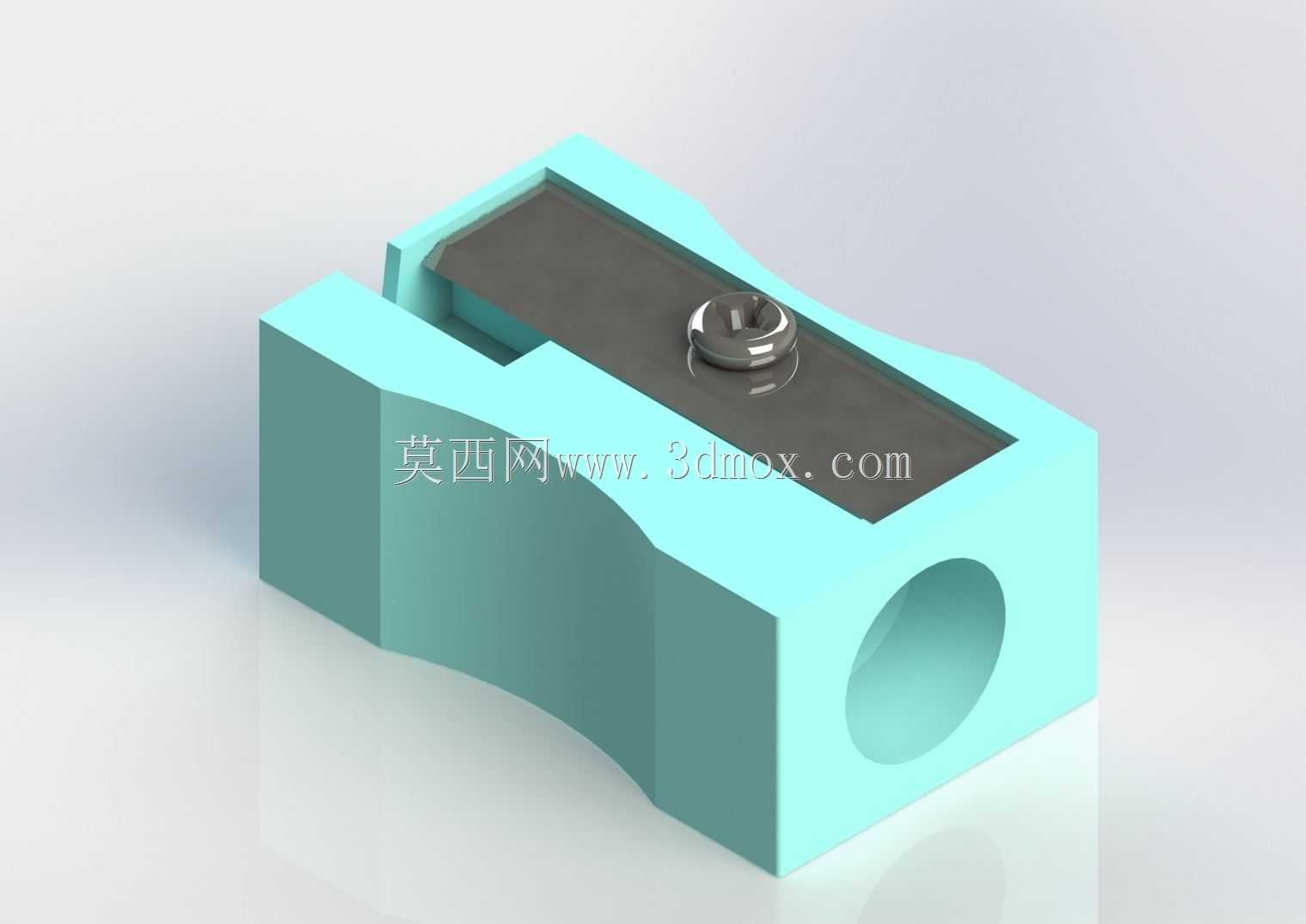

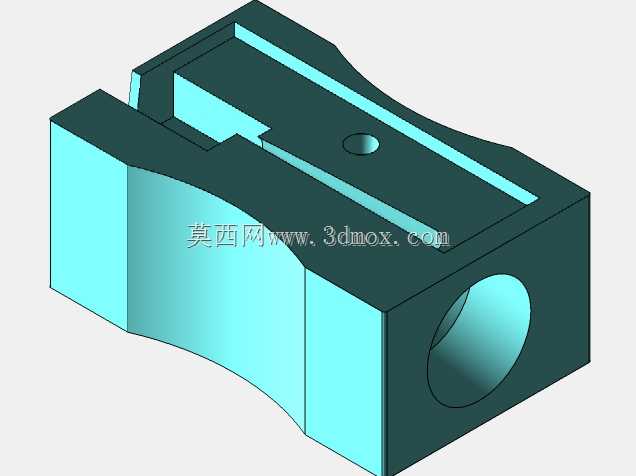

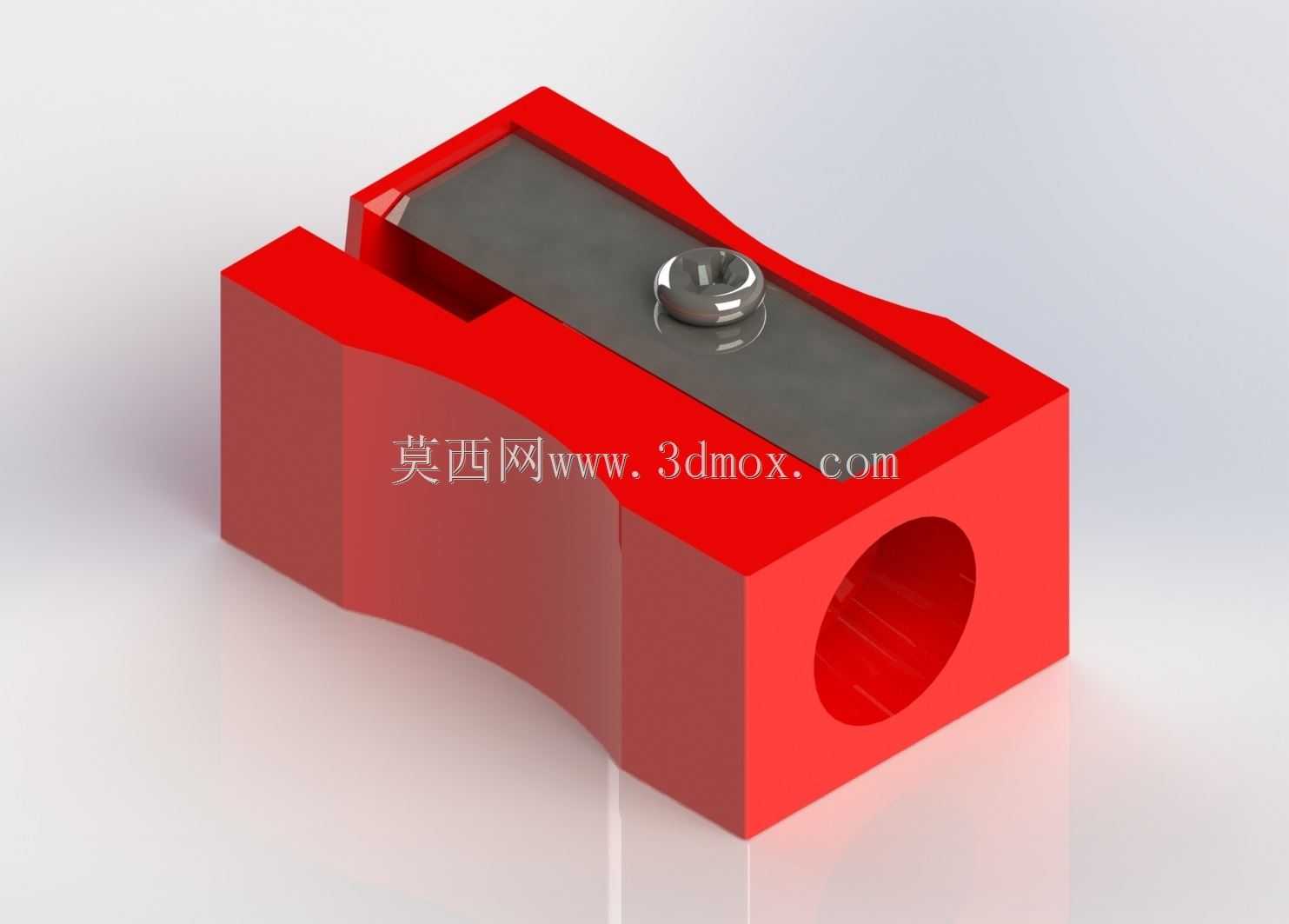

整体结构分为外壳主体、刀片固定座、锁紧螺丝、切削刀片四个核心部分，外壳采用一体式注塑成型结构，预留的锥形进笔孔从外端向内逐步收窄，孔壁做光滑拔模处理，铅笔插入后能自动对准切削中心，避免出现偏芯削断铅芯的问题。刀片安装槽做下沉式定位设计，槽边预留0.1mm的定位台阶，刀片装入后不会出现横向窜动，配合中部的沉头螺丝锁紧，螺丝头部完全沉入沉孔内，不会突出外壳表面刮伤使用者手部。

从安装边界来看，整体外形尺寸控制在长40mm、宽22mm、高18mm的范围内，属于口袋级便携尺寸，可直接放入笔袋、文具盒夹层，不会占用过多收纳空间。切削端的出屑口做斜向开口设计，切削产生的木屑会顺着斜面直接排出，不会在壳体内腔堆积造成卡滞，日常使用时只需要轻磕即可清空残留碎屑，维护难度极低。

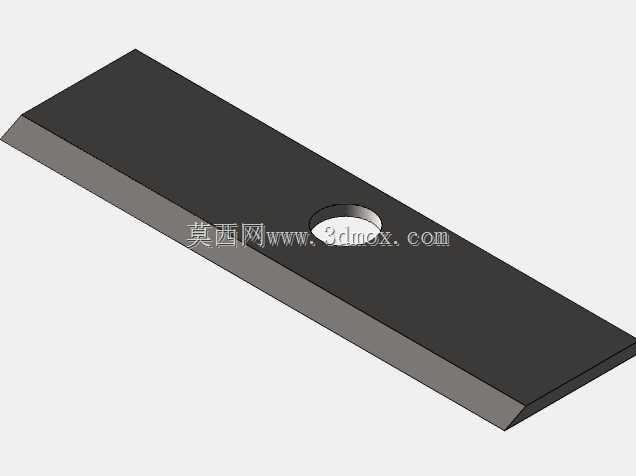

设计过程中重点考量了刀片的更换便捷性，锁紧螺丝采用标准十字槽规格，使用者用日常常见的十字螺丝刀即可拧开螺丝更换刀片，不需要专用工具，大幅延长产品的整体使用寿命。外壳的棱角位置全部做R1.5的圆角倒钝处理，没有尖锐外露棱角，即使是低龄学生使用也不会出现划伤风险。进笔孔的入口端做1mm的倒角引导，铅笔插入时不需要刻意对准，顺着倒角即可顺利滑入切削腔，降低使用操作门槛。刀片的安装角度做了反复校核，切削刃与铅笔轴线保持15度夹角，这个角度下切削阻力最小，旋转时不需要施加过大的握力即可顺利削出均匀的木屑，同时能保证铅芯削出的锥度适配日常书写需求，不会出现铅芯过尖易断、过钝无法书写的问题。
