适配BXA型车床的径向安装刀架刀座结构

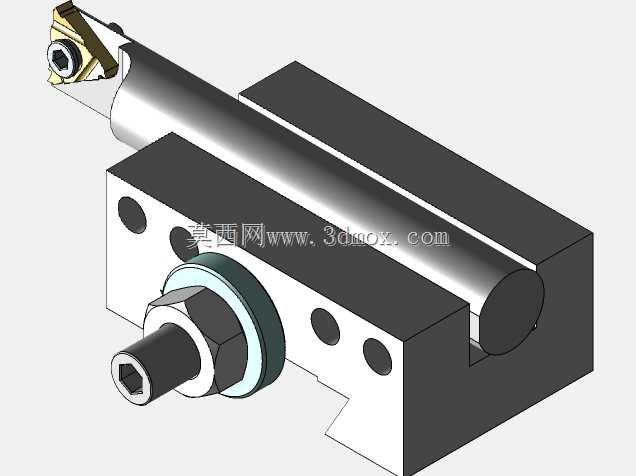

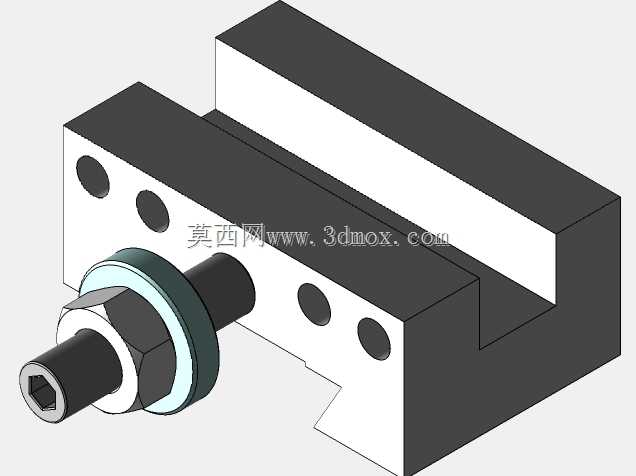

在普通卧式车床及中小型数控车床的车削作业场景中，刀架刀座是连接车床刀架本体与切削刀具的核心过渡装夹部件，这款适配BXA规格刀架的刀座，主要用于装夹圆柱柄类车削刀具，涵盖外圆车刀、内孔镗刀、螺纹车刀等常见车削刀具类型，可在不更换刀架主体的前提下拓展车床的刀具装夹兼容性，满足多工序连续车削的装夹需求。从实际加工场景来看，这类刀座多用于小批量多品种零件的车削加工工位，操作人员可根据加工工序需求快速更换对应刀座上的刀具，无需重新调整整个刀架的定位基准，能有效缩短换刀辅助时间，提升单件加工的作业效率。从结构设计逻辑来看，该刀座采用分体式压紧锁紧结构，主体安装基座为矩形块状结构，侧面开设与BXA刀架安装定位面匹配的定位槽，基座上分布的多个安装孔位与刀架上的固定螺栓孔位完全对应，安装时可通过螺栓将基座牢牢压紧在刀架的安装工位上，保证切削过程中刀座不会出现位移或振动。刀座的刀具装夹部位采用径向锁紧设计，圆柱状的刀具装夹孔贯穿基座上部，侧面设置锁紧螺栓孔，装入刀具后拧紧锁紧螺栓即可通过挤压变形抱紧刀具柄部，锁紧力均匀分布在刀具柄部圆周方向，可避免刀具装夹偏斜导致的加工尺寸超差。考虑到车削过程中会产生持续的切削振动，刀座基座与刀架贴合的定位面做了精加工处理，平面度控制在合理公差范围内，安装后可实现与刀架面的完全贴合，减少结合面的振动传递，提升切削过程的稳定性。刀座前端设置的调节螺母结构，可用于微调刀具的伸出长度，操作人员在对刀时可通过旋转螺母小幅调整刀具的轴向位置，无需反复松紧锁紧螺栓，降低对刀操作的难度。从安装边界尺寸来看，该刀座的整体宽度、高度均匹配BXA刀架的工位间距，安装后不会与相邻工位的刀具、刀座产生运动干涉，刀具装夹孔的内径适配常规标准圆柱柄车刀的柄部直径，可覆盖绝大多数常规车削刀具的装夹需求，无需额外制作过渡套即可直接装夹使用。在实际使用过程中，这类刀座的锁紧部件采用耐磨钢材制作，长期反复松紧锁紧螺栓也不会出现螺纹滑牙或锁紧面变形的问题，基座主体经过调质处理，具备足够的刚性承受车削过程中的切削抗力，即使在大切深、大进给的粗车工况下，也不会出现刀座变形导致的让刀问题，可稳定保证加工零件的尺寸精度与表面粗糙度要求。
