铝挤压型材数控设备X轴传动装配结构

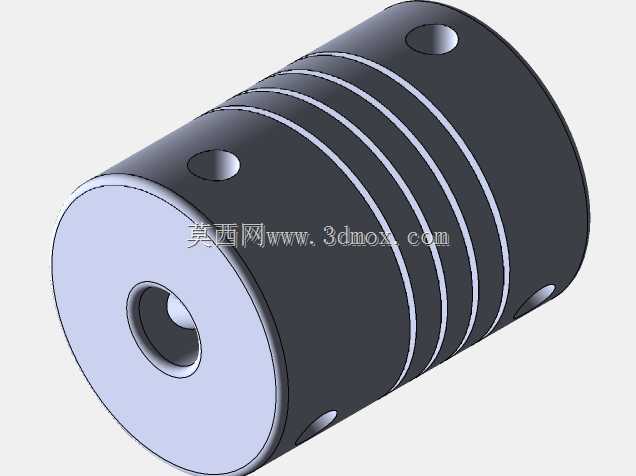

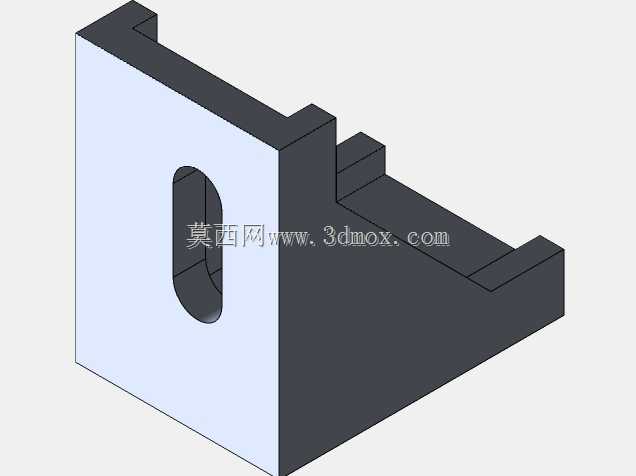

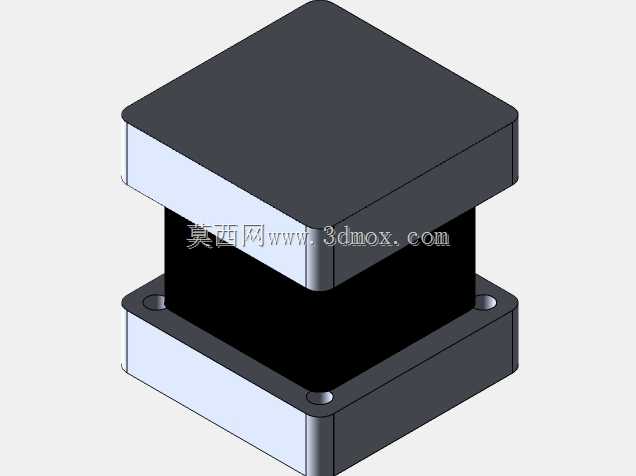

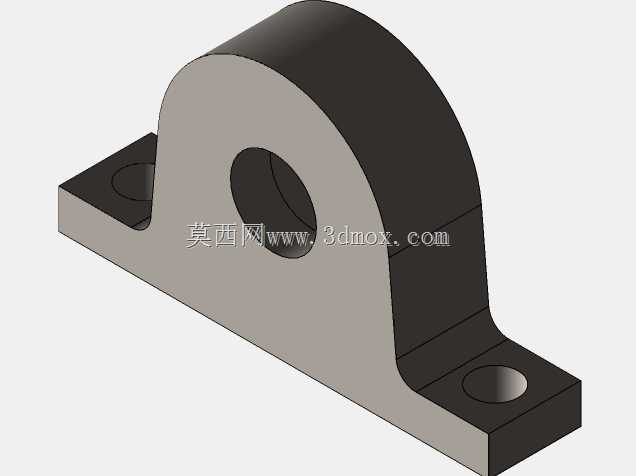

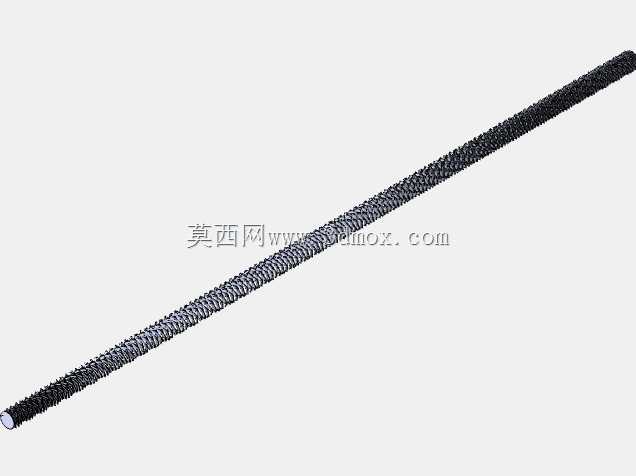

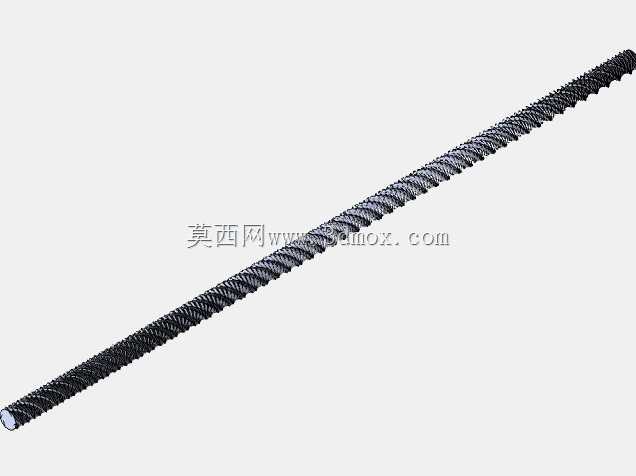

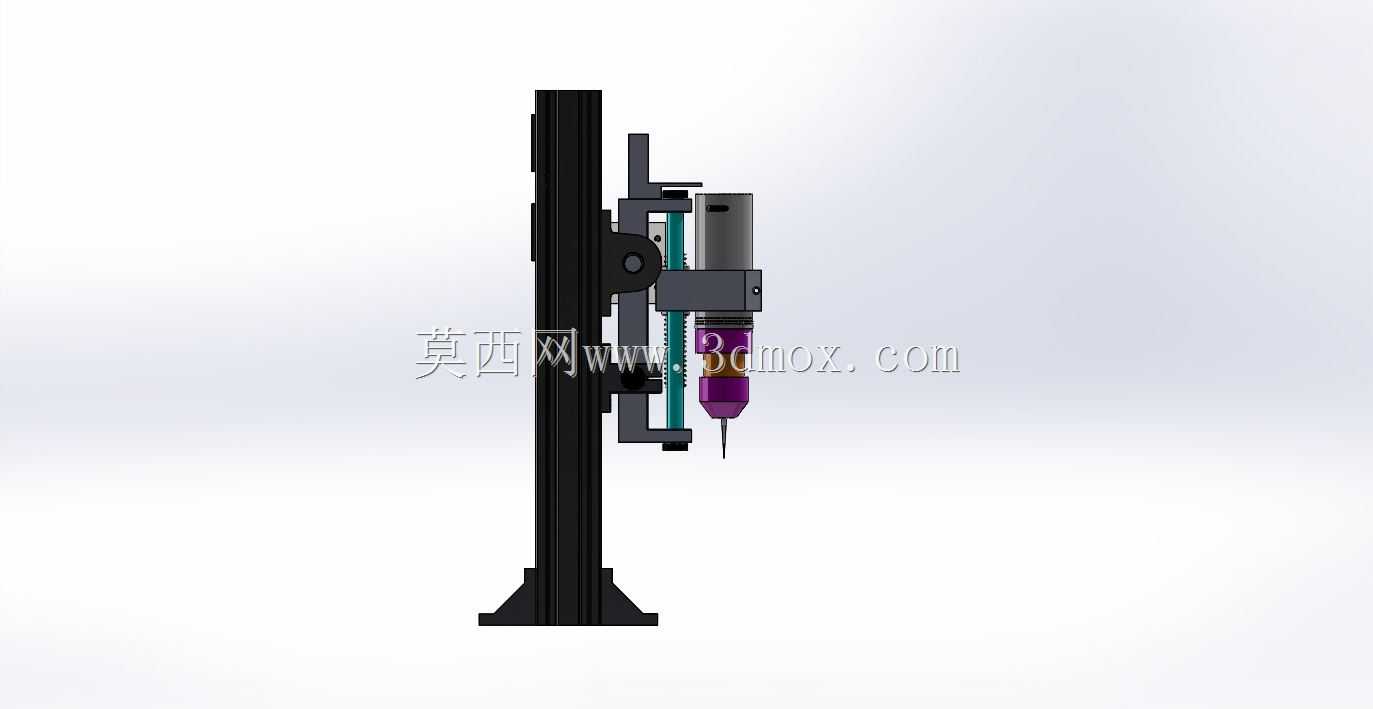

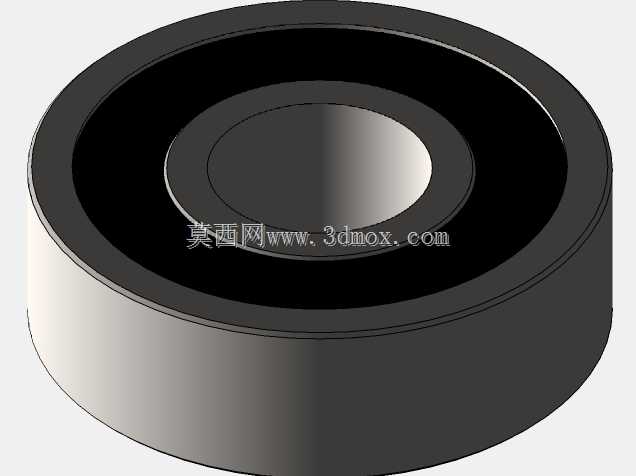

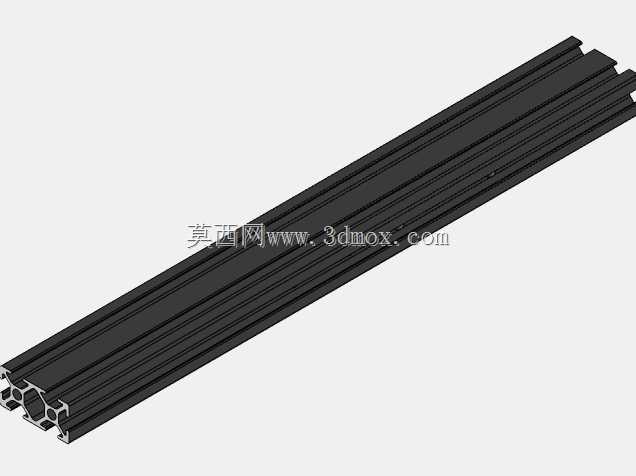

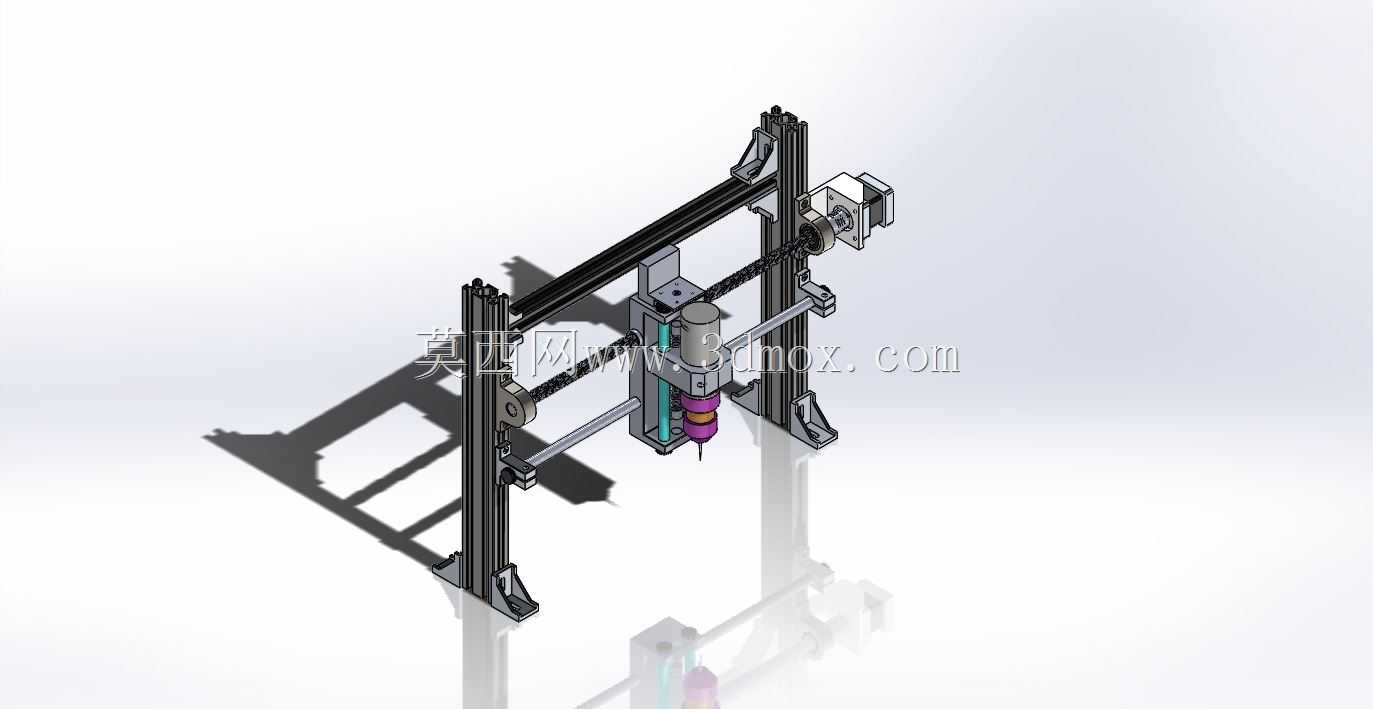

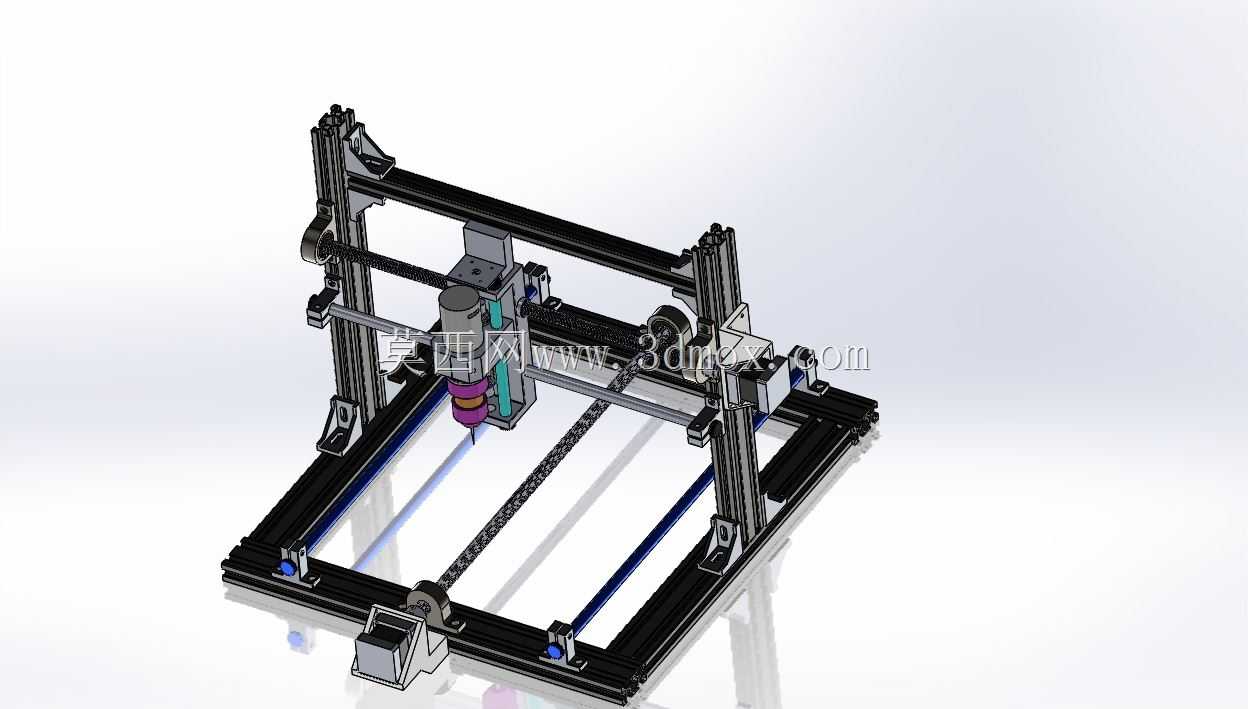

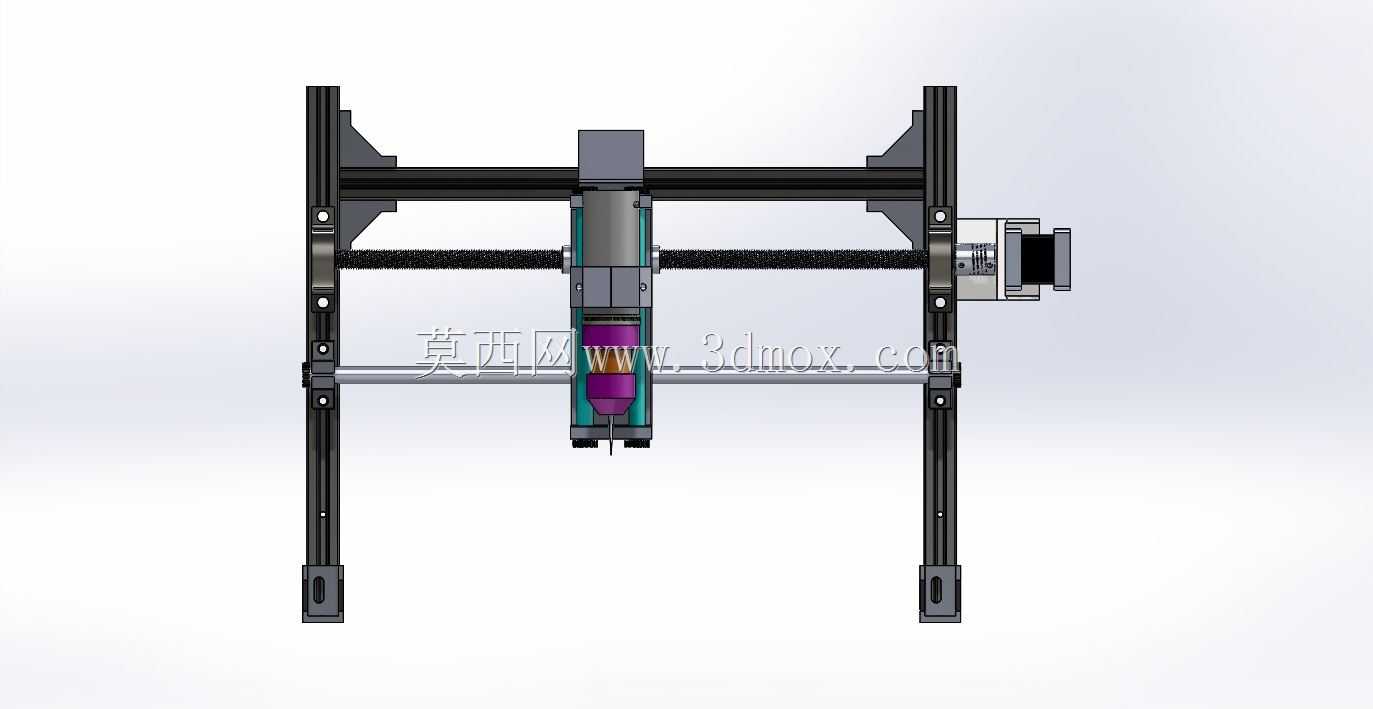

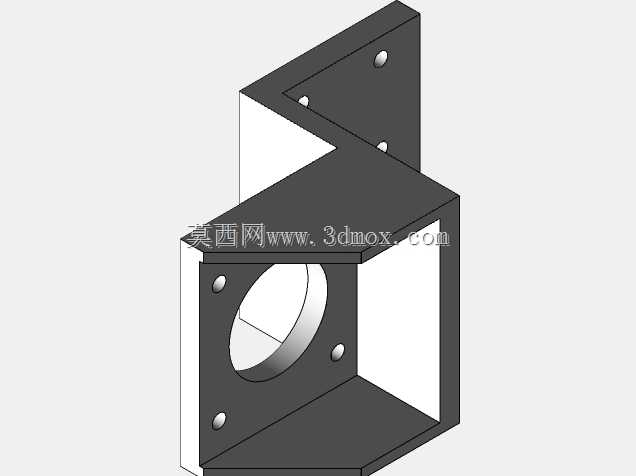

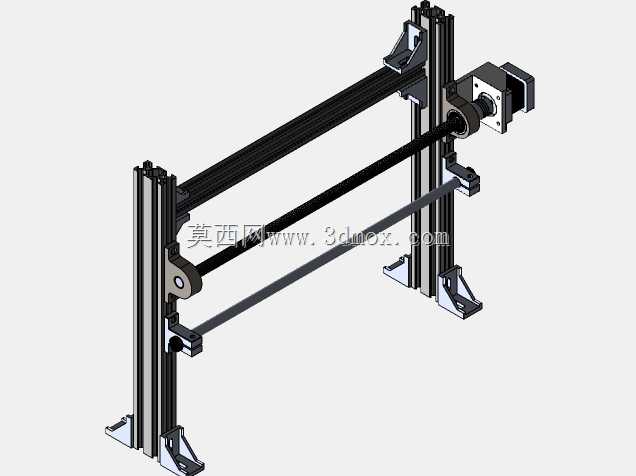

这套X轴装配结构，是面向小型数控加工设备开发的直线运动执行单元，核心适配铝挤压型材搭建的轻量化机床机身，在桌面级数控加工、小型零件精密切削、软质材料雕铣作业场景中，承担加工端沿X方向的精准位移输送功能。整套结构以标准工业铝挤压型材作为主支撑框架，型材自带的T型安装槽可直接适配通用紧固件，无需额外焊接或定制安装基座，能大幅压缩设备搭建的装配周期，也方便后期根据加工行程需求调整支撑梁长度。设计阶段优先考虑了运动刚性与轻量化的平衡，两侧立式支撑型材采用加厚壁规格，搭配横向连接的型材横梁形成门型稳定框架，可抵消Z轴加工端高速运动时产生的侧向倾覆力矩，避免运动过程中出现横梁震颤影响加工精度。传动部分采用同步带加线性导轨的组合方案，导轨直接内嵌安装在横梁型材的安装基准面上，安装时通过百分表打表调整导轨直线度，保证全程运动平行度误差控制在0.02mm以内；同步带传动相比丝杠传动具备更高的运动速度，同时无背隙调整结构可快速张紧，维护成本更低，适配小型设备高速往复运动的作业需求。驱动端安装座预留了标准伺服电机的安装法兰接口，可根据负载需求匹配不同功率的伺服或步进电机，输出端通过同步轮将动力传递至运动滑台，滑台部分集成了Z轴执行端的安装接口，可直接搭载加工主轴、雕铣头等作业部件，安装孔位采用通用间距设计，兼容市面主流的小型加工主轴安装尺寸。安装边界方面，整套X轴结构的支撑脚预留了与设备Y轴单元的连接孔位，可直接固定在Y轴运动滑台上，形成完整的三轴运动架构，整体横向行程可根据选用的横梁型材长度在300mm至800mm区间灵活调整，立式支撑高度统一为400mm，适配常规小型加工件的Z向作业空间需求。结构中所有运动部件均预留了润滑注油通道，日常维护时可直接在注油点加注润滑脂，无需拆解结构即可完成保养，走线部分设计了隐藏式走线槽，可将电机线缆、传感器线缆全部收纳在型材槽内，避免运动过程中线缆拖拽剐蹭，提升设备运行的整洁度与安全性。
