可调式手用钢锯架结构设计

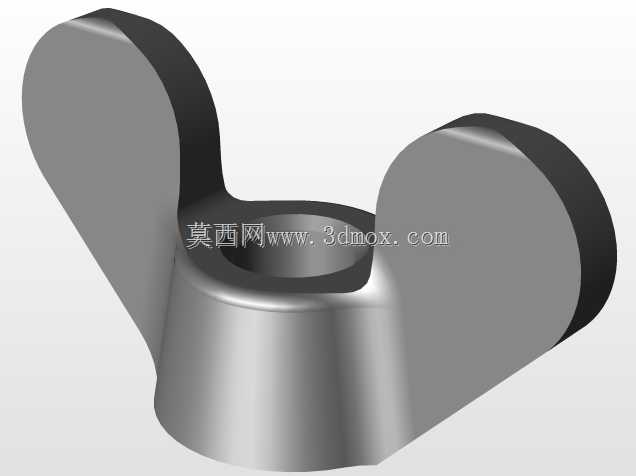

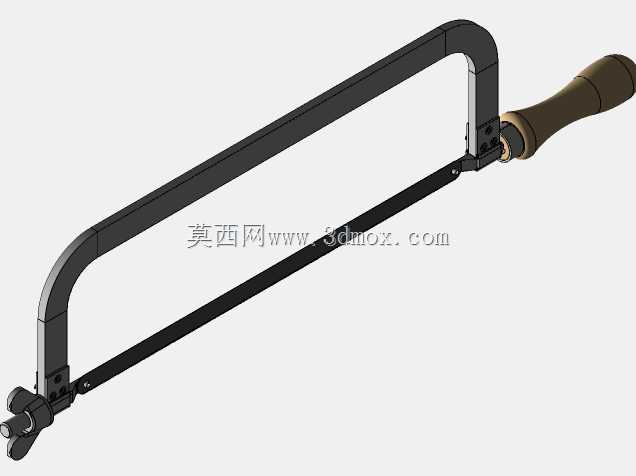

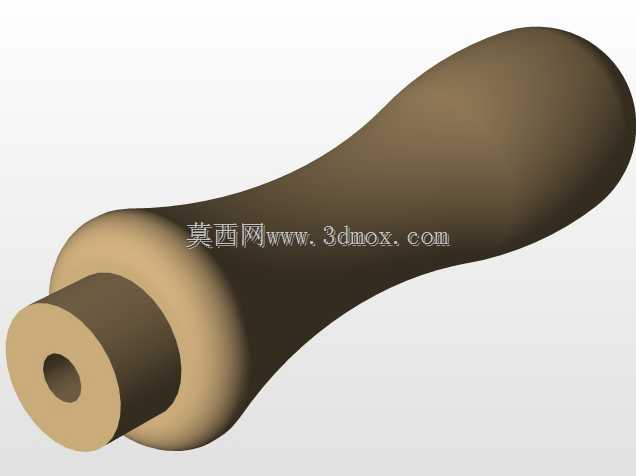

这款手用钢锯的三维结构完整还原了实物的装配关系与操作逻辑，在机械维修、五金加工、管线布设等现场作业场景中，这类手动锯切工具是工位标配，无需外接动力源即可完成金属型材、管材、硬质塑料件的截断作业，尤其适合狭窄空间内的临时锯切、工件余量修配场景，相比电动切割设备，它不会产生过热烧蚀切口的问题，操作时的进给力度完全由操作人员手动控制，能适配不同硬度材质的锯切需求，避免薄壁管件、细小零件被切削力挤压变形。从结构设计来看，整体采用弓形框架布局，弧形弯制的锯架主体承担锯条张紧后的反向拉力，框架截面做了变厚度处理，握持受力的中段位置壁厚更大，靠近两端安装座的位置逐步收窄，既保证整体刚性不会在张紧锯条时出现框架形变，又能控制整体重量降低长时间握持的疲劳感。前端的张紧调节机构采用旋钮式螺杆结构，旋转旋钮时螺杆带动前端锯条挂座前后位移，可适配不同长度规格的标准手用钢锯条，张紧力度可通过旋钮旋转圈数灵活调整，避免锯条过松出现锯切跑偏、锯条折断的问题，也能防止张紧力过大导致锯条脆性断裂。手柄部分采用符合人体工学的曲面造型，表面做了防滑纹理处理，与锯架主体的连接位置设置了旋转销轴，锯切作业时手柄可随施力角度小幅偏转，适配不同站姿、蹲姿下的操作角度，减少手腕部位的扭转受力。锯条安装位置与框架平面保持固定平行度，两侧的安装挂座做了定位卡槽设计，锯条安装后齿向统一朝向进给方向，不会出现装反导致的锯切卡顿问题。从安装边界来看，锯架最大张开尺寸适配常规300mm长度标准手用锯条，框架内侧的避让空间足够容纳直径100mm以内的圆形管材、厚度80mm以内的平板型材锯切，整体外轮廓尺寸适配常规工具箱的收纳格尺寸，手柄尾部做了挂孔设计，闲置时可悬挂在工位工具挂板上，不会占用工作台操作空间。整套模型的装配关系完全按照实物的装配层级搭建，每个零件的配合公差都做了对应还原，可直接用于手动工具的结构改良、教学演示场景，也能作为五金工具类产品展示的可视化素材，帮助设计人员快速理解手锯的受力传递路径与操作逻辑，在进行同类工具的结构优化时，可直接调用模型进行受力仿真模拟，验证不同框架截面形状下的张紧形变情况，减少实物打样的迭代次数。
