手摇式小型家用绞肉设备结构设计

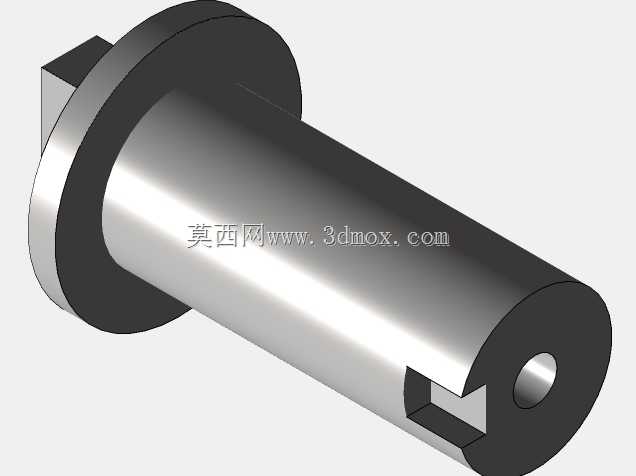

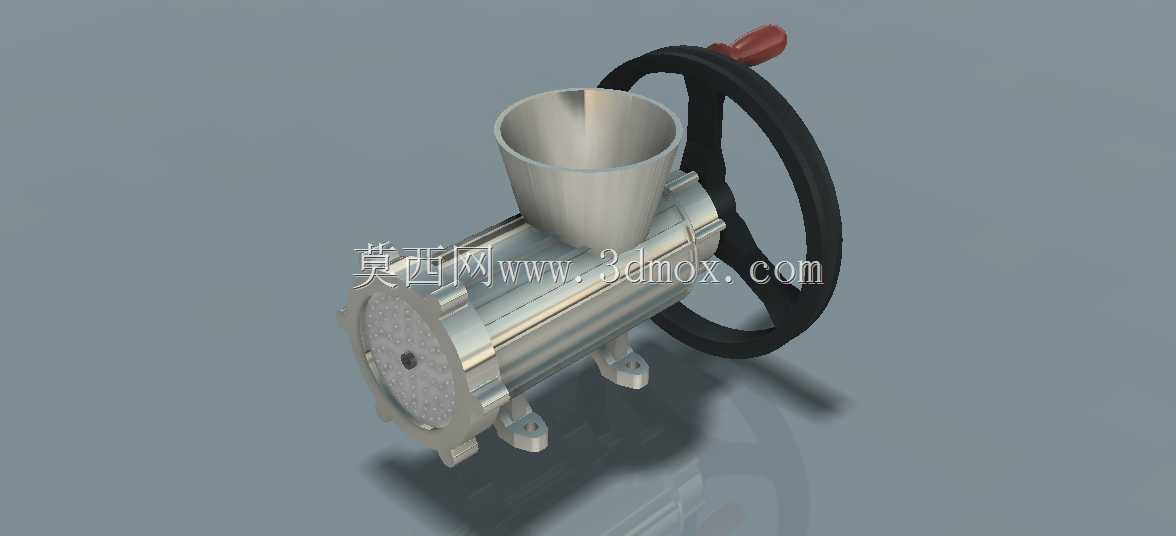

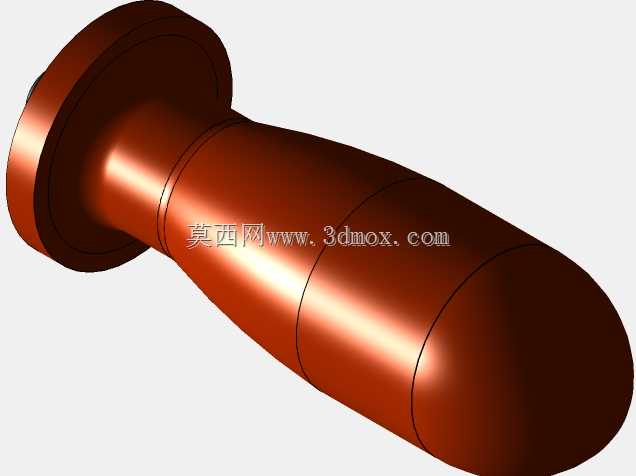

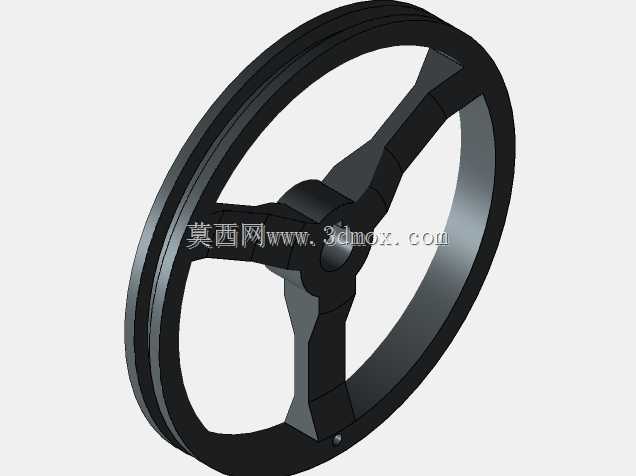

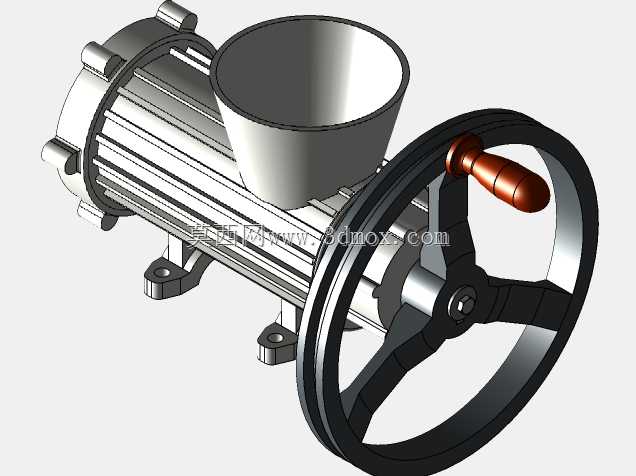

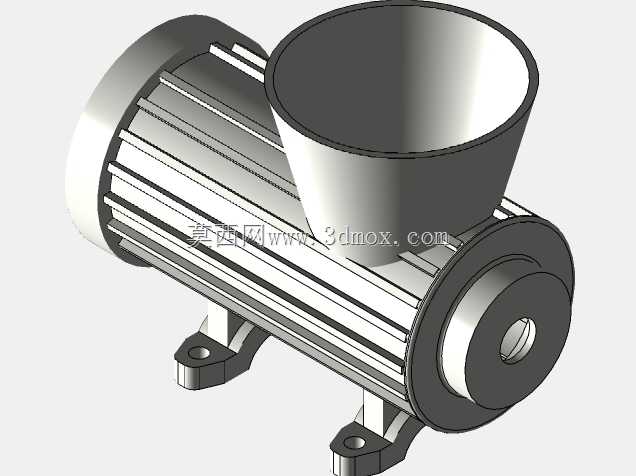

　　这款手动绞肉设备的设计，首先锚定了小型餐饮门店、家庭自制肉制品的实际使用场景，区别于大型商用电动绞肉设备的高产能、高占地特性，该结构完全依靠手摇动力输入，无需外接电源，适配流动摊位、户外备餐、家庭厨房小批量肉馅加工的需求，可完成猪肉、牛肉、禽肉等生鲜原料的绞碎作业，也可适配不同孔板完成蔬菜碎、调料碎的加工，拓展使用边界。从功能结构来看，设备核心采用螺旋送料挤压结构，进料斗采用敞口漏斗式设计，大口径进料口可减少原料卡滞，操作人员无需持续将原料压入腔室，原料靠自重即可进入绞笼腔室；侧面配置大直径手摇轮，轮缘做防滑结构设计，摇臂长度经过力矩核算，手动输入时无需过大握力即可带动螺旋轴转动，降低操作疲劳度。

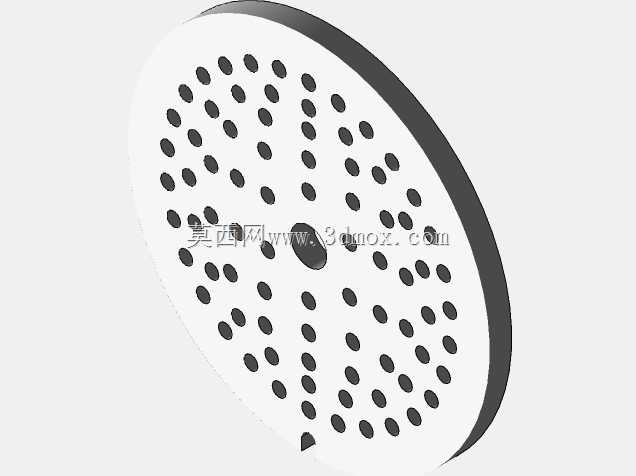

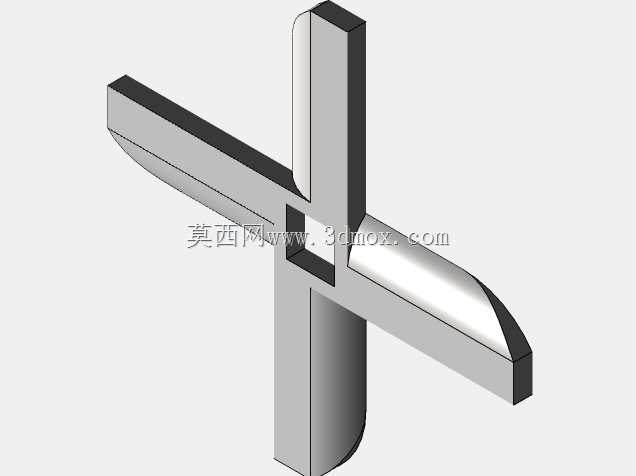

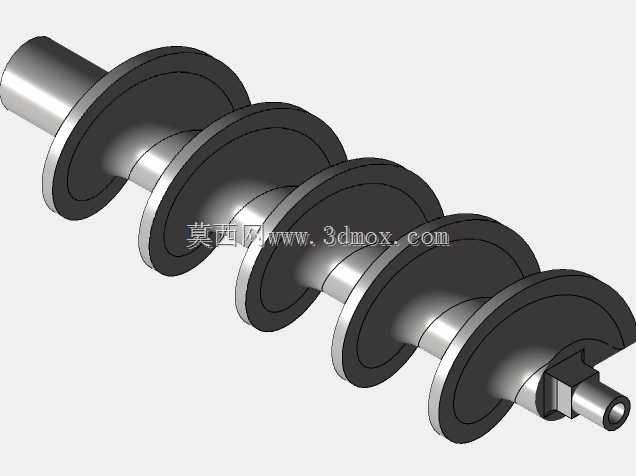

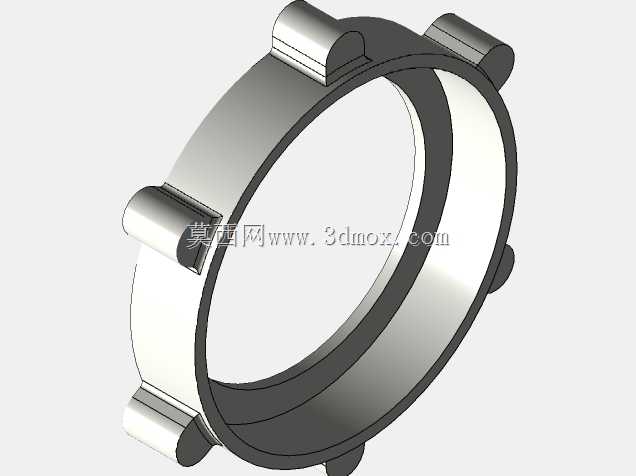

　　设计过程中优先考虑了部件的拆装便捷性，绞笼端盖采用螺纹旋紧结构，无需专用工具即可拆卸，方便使用后清理腔体内残留的肉料残渣，避免食材变质滋生细菌；机身底部设置两个带安装孔的固定支脚，可通过螺栓固定在木质操作台、不锈钢台面上，使用时不会因摇轮施力出现机身移位，安装孔位的间距参考了常规家用操作台的边缘厚度，也可搭配快速夹具实现临时固定，适配不同的安装场景。传动结构上，手摇轮与螺旋绞轴采用刚性连接，无额外减速结构，动力传递直接，摇轮转动一圈螺旋轴同步转动一圈，送料螺距采用等距渐变设计，靠近出料孔板的位置螺距收窄，逐步增大对原料的挤压力，确保肉料被充分挤压通过孔板，形成均匀的肉馅颗粒；出料端的孔板与绞刀采用贴合式安装，绞刀随螺旋轴同步转动，

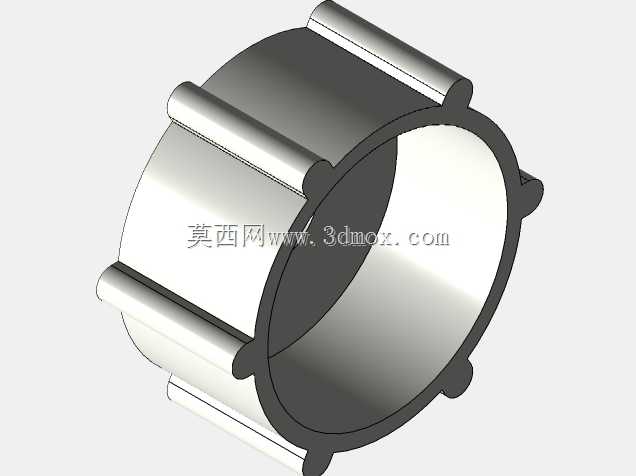

　　剪切面与孔板端面紧密贴合，避免肉料被挤压成糊状，保留肉馅的颗粒口感。外形尺寸上，整体结构紧凑，横向总长度控制在300mm以内，进料斗顶部高度不超过250mm，摇轮最大回转半径140mm，安装时仅需预留操作台边缘200mm的纵深空间即可，不会占用过多厨房操作面积；机身主体采用回转式腔体设计，外壁做加强筋结构，在薄壁轻量化的前提下保证腔体刚度，避免挤压肉料时腔体出现变形漏料的问题。各部件的配合公差经过核算，螺旋轴与腔体的间隙控制在1mm以内，既不会出现刮蹭腔体的问题，也不会因间隙过大残留过多肉料，端盖与腔体的螺纹配合采用大螺距梯形螺纹，旋合3圈即可完成紧固，拆装效率高，同时密封性能满足挤压作业的压力要求，不会出现肉料从螺纹缝隙溢出的情况。
