带T形槽可拆卸凸轮V形定位块

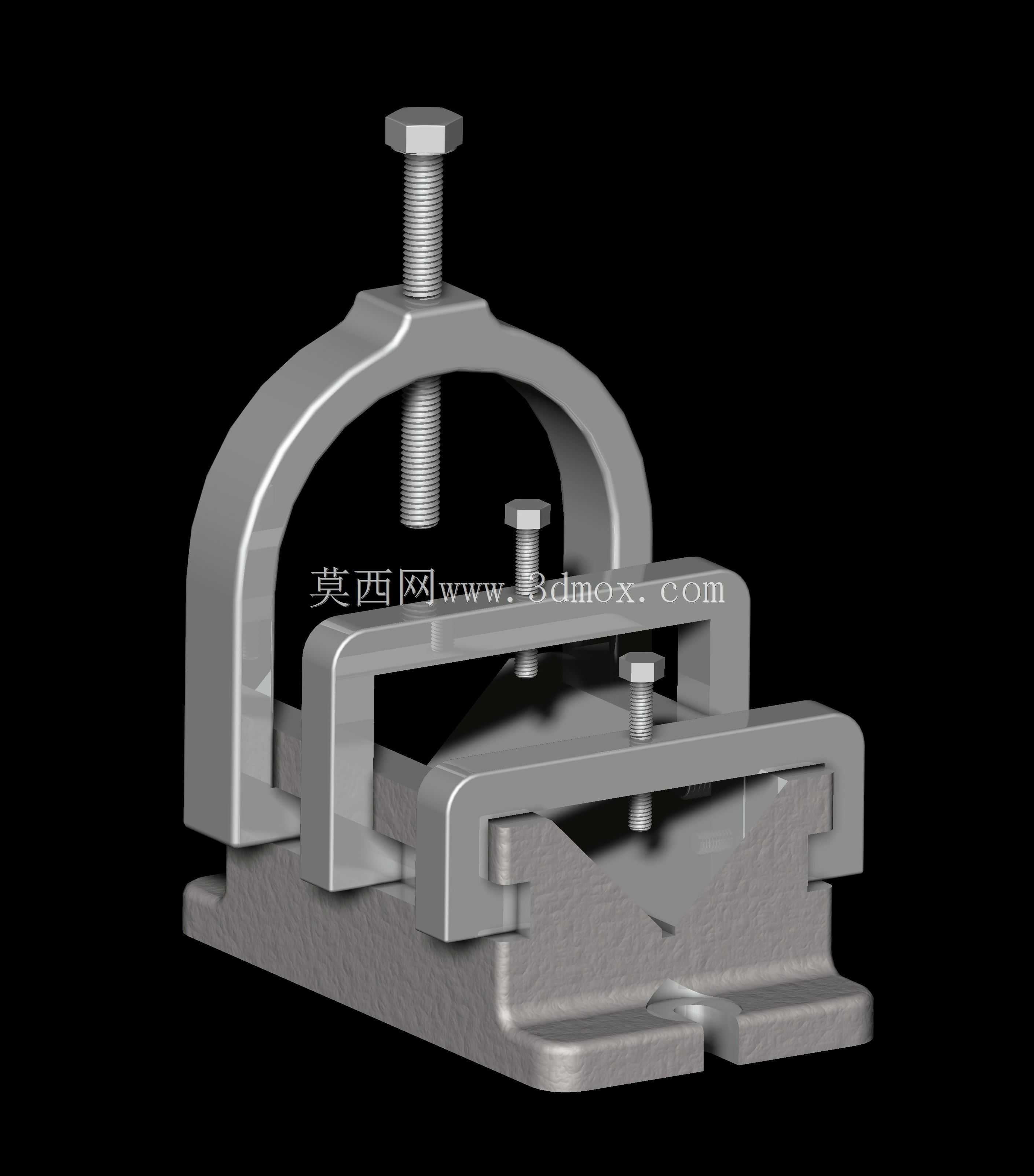

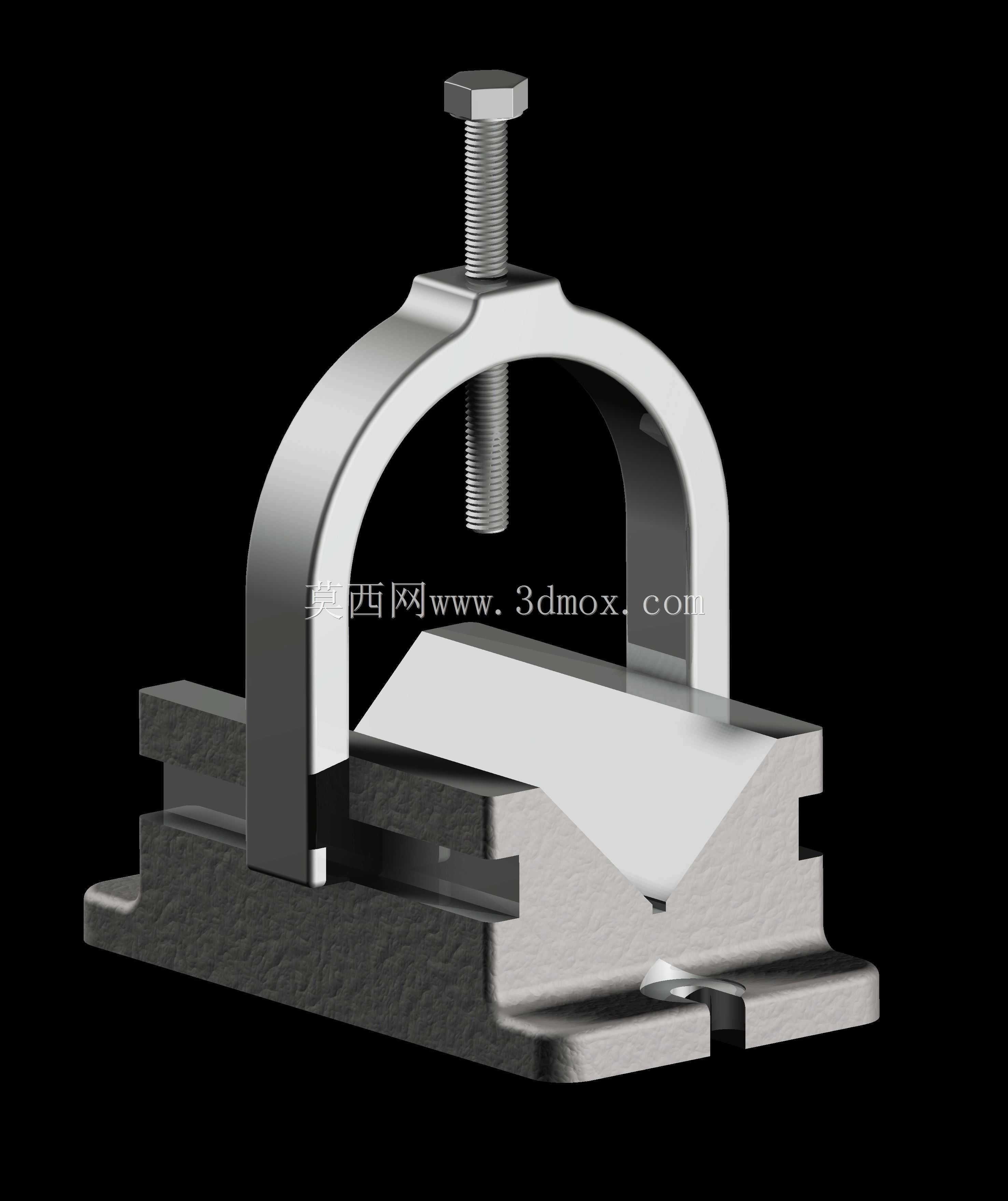

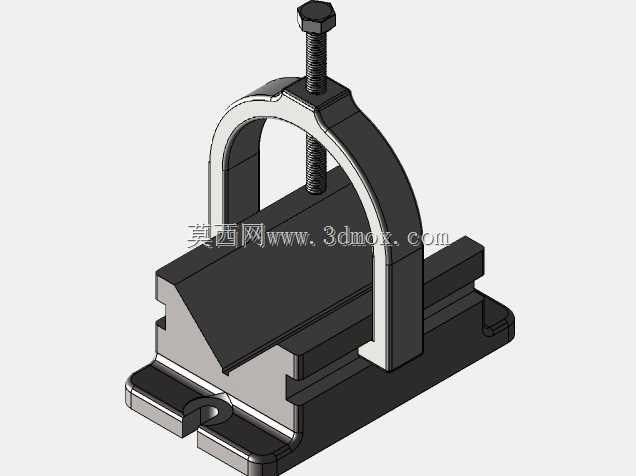

这款V形定位构件主要面向工业现场的工件装夹、管道定位对齐场景，在小型管路装配工位、机加工工件定位工序中都能适配使用。构件主体为V形承托结构，上部开设10mm规格的标准T形槽，可直接适配对应规格的T型螺栓，能够快速在设备工作台、工装基板上完成位置调整与锁紧固定，无需额外加工适配安装孔位，大幅缩减工位调整的准备时长。底部配置的两个凸轮为可拆卸式结构，核心作用是实现构件在安装基准面上的快速对齐找正，凸轮偏心结构可在锁紧前微调构件的横向、纵向位置，找正完成后锁紧凸轮即可完成初步定位，再配合T形槽内的锁紧螺栓实现完全固定，相比传统的螺栓直接顶紧定位方式，找正效率提升明显，且反复拆装后定位精度保持性更好。构件的最大适配范围为100mm，可覆盖该尺寸区间内的圆形工件、管状零件的承托定位需求，针对小直径管道的装夹场景，额外增设了辅助支架结构，可避免小尺寸管件装夹时出现倾斜、窜动问题，提升装夹稳定性。设计过程中优先考虑了现场拆装的便捷性，凸轮部件采用快拆式连接结构，磨损后可单独更换，无需整体更换构件主体，降低现场运维成本。V形工作面的角度采用通用定位常用的90度设计，对圆形工件的对中性好，可适配不同材质的工件装夹，不会出现局部应力集中压伤工件表面的问题。安装边界上，构件底部的凸轮突出高度经过精准核算，安装后构件主体与基准面的间隙控制在合理范围，既保证凸轮调整的操作空间，又避免整体安装高度过高影响工件装夹的重心稳定性，T形槽的通槽设计可实现长距离的位置滑移调整，适配不同工位的定位间距需求，辅助支架的安装位置避开了T形槽的锁紧操作空间，安装锁紧螺栓时不会与支架产生干涉，现场操作时无需额外拆卸支架即可完成锁紧作业。
