SolidWorks运动仿真弯管结构设计方案

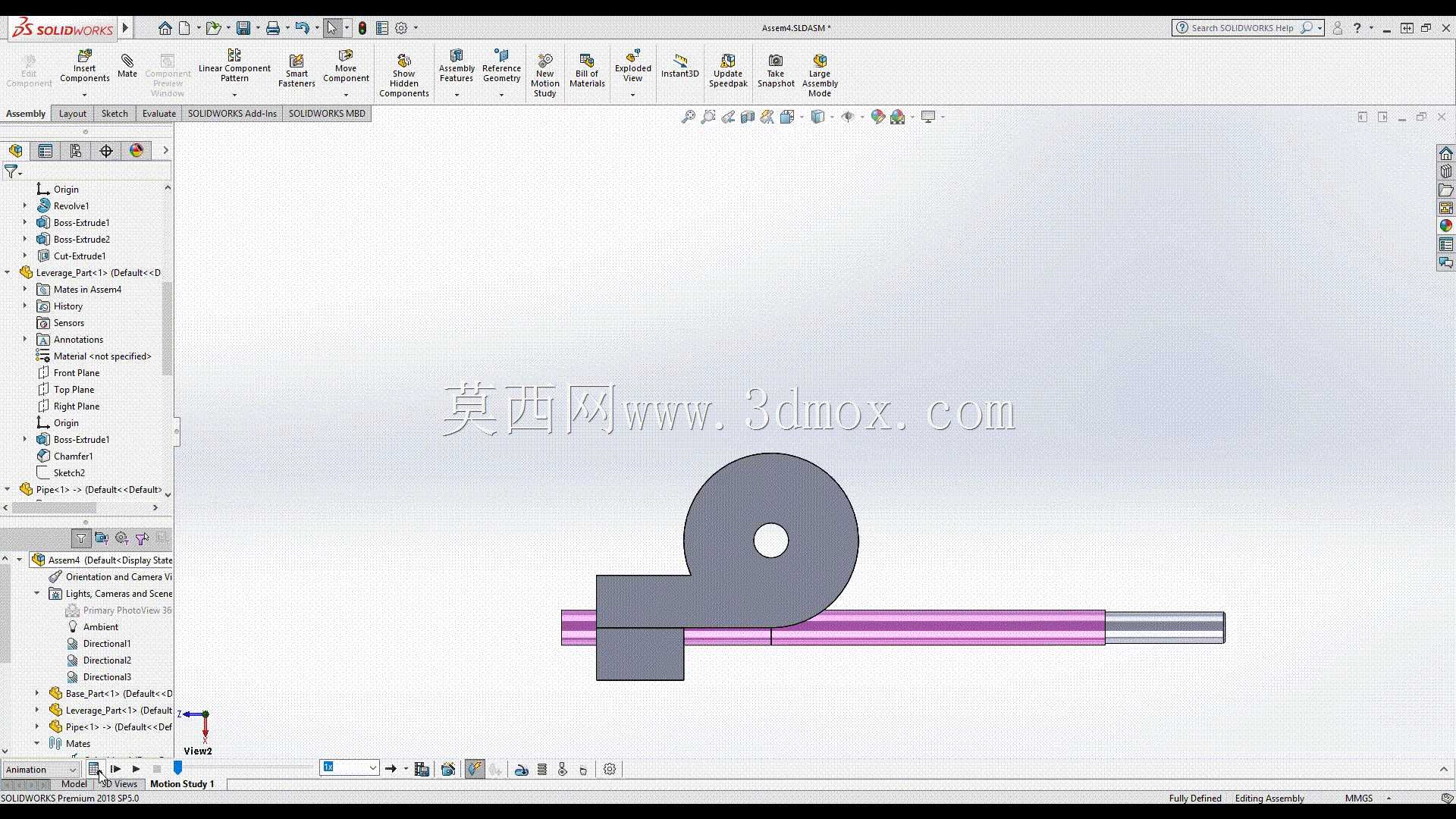

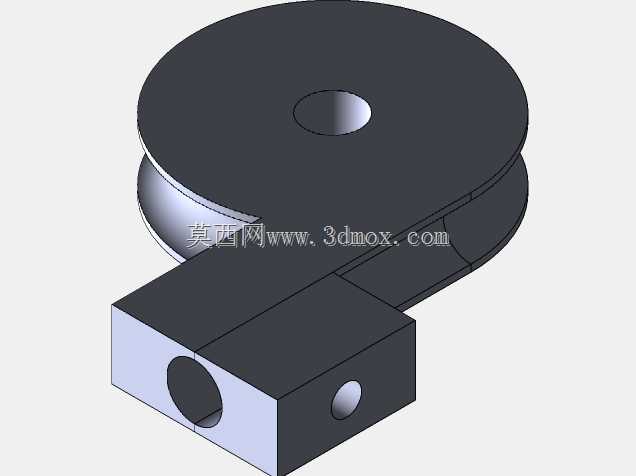

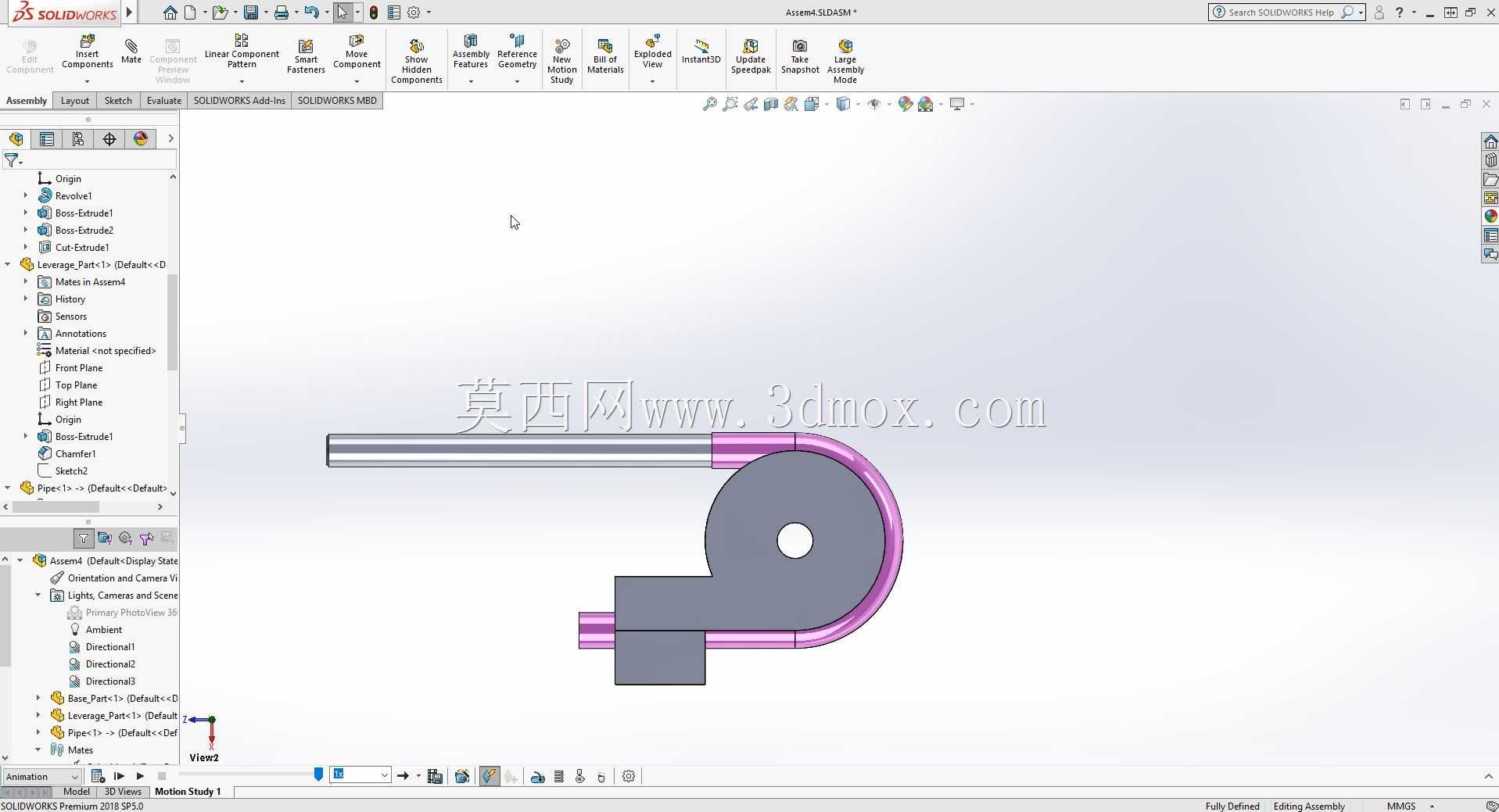

这套弯管运动仿真结构，主要面向流体输送管路布设、小型液压管路排布、实验台气路搭建等场景的前期方案验证环节，在实际工程应用中，小半径弯管的成型过程模拟一直是管路设计的难点，很多现场布设时出现的管路干涉、弯曲段应力集中、折弯后通径缩减等问题，都可以通过前置的运动仿真提前暴露，避免后期现场整改浪费管材与安装工时。从功能特性来看，该结构完整还原了管道绕弯成型的运动逻辑，包含固定夹持端、弯曲成型轮、导向进给段三个核心功能模块，固定夹持端负责锁定管道直线段的初始位置，避免弯曲过程中管材出现轴向窜动导致折弯半径偏移；弯曲成型轮的轮槽尺寸与管道外径完全匹配，折弯时轮槽贴合管道外壁，能有效控制弯曲段的圆度误差，减少折弯处的截面变形；导向进给段则模拟了管材送进的运动轨迹，配合成型轮的转动完成连续弯曲动作，整个运动过程可以直观观测管道各点位的位移变化，方便设计人员核对弯曲段与周边结构的安全间隙。设计思路上没有采用复杂的插件驱动，而是基于基础装配约束完成运动副的搭建，将成型轮的转动副与管道的柔性变形做了关联映射，不需要额外做复杂的柔性体设置就能直观呈现弯曲效果，这种轻量化的仿真逻辑非常适合方案初期的快速验证，不需要耗费大量算力就能快速调整折弯半径、弯曲角度、进给行程等核心参数。从安装边界来看，该结构的整体安装基准设置在成型轮的中心轴位置，固定端的夹持块预留了通用的安装孔位，可以适配不同外径的管材夹持块替换，整体结构的横向安装尺寸覆盖了两倍管道外径加成型轮直径的范围，纵向预留了足够的管材进给行程空间，不会和周边的固定架、送进机构产生运动干涉，在做设备整体布局时，可以直接将该模块的安装基准作为管路折弯工位的定位基准，快速完成整线的工位排布。实际使用中，设计人员可以通过调整成型轮的直径快速验证不同折弯半径下的管路形态，也能通过运动过程的轨迹追踪，检查弯曲过程中管道是否会和周边的阀件、安装支架产生碰撞，相比传统的静态建模，这种带运动模拟的结构能更贴近实际折弯作业的真实状态，提前规避很多现场安装才会发现的问题，尤其适合非标设备中定制化管路的设计验证，减少现场弯管的试错成本，提升管路布设的一次合格率。
