MIG/MAG焊接用BS300焊丝线轴结构设计

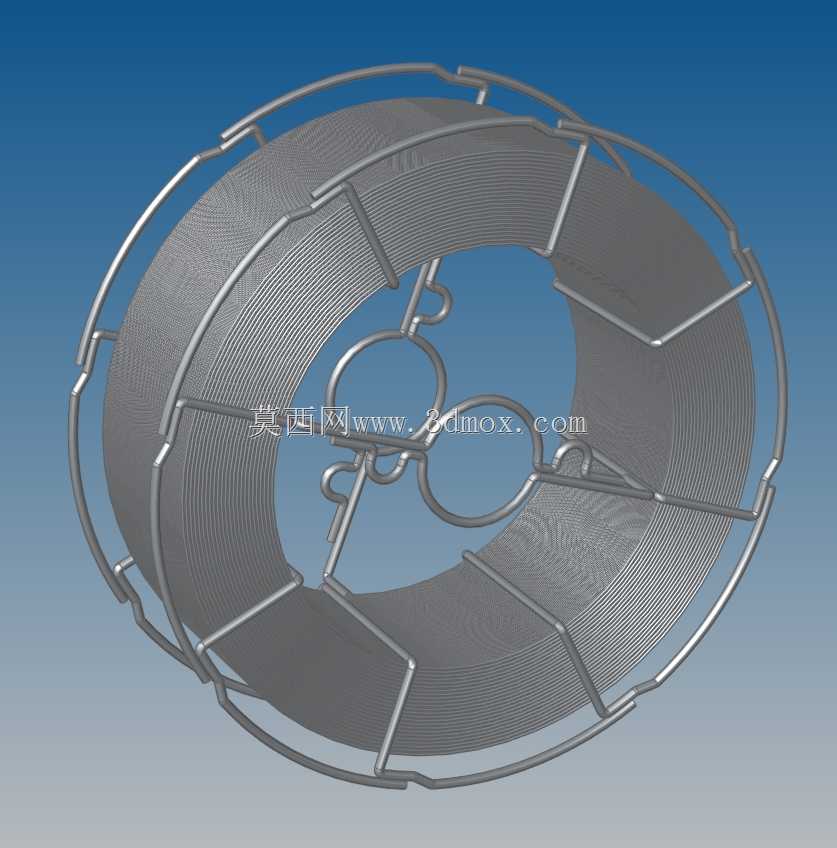

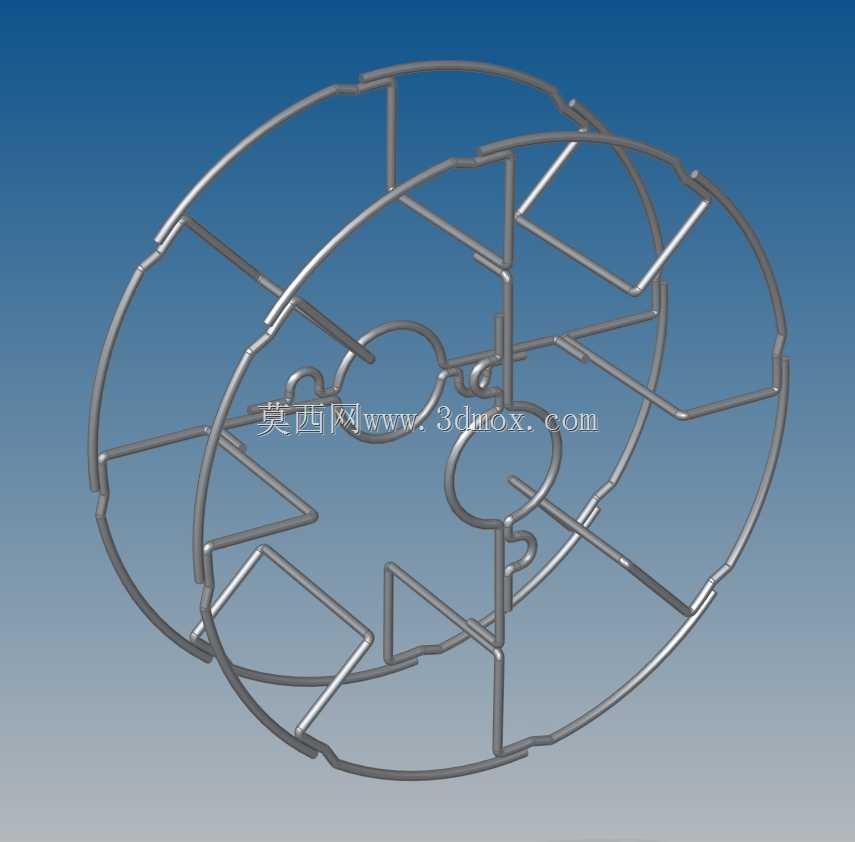

在钢结构车间、重型装备制造的焊接工位上，焊丝送进的顺畅度直接决定了连续焊接作业的效率，这款适配BS300规格的eco型焊丝线轴，正是针对MIG/MAG/GMAW气体保护焊接场景设计的焊丝承载部件。不同于传统封闭式塑料焊丝盘，这款线轴采用镂空辐条式框架结构，整体为对称双法兰盘布局，中间通过多组径向支撑筋连接内外圈，既能够保证整盘焊丝缠绕后的结构刚性，避免转运、堆叠过程中出现盘体变形卡丝的问题，又能大幅降低线轴自身的重量，减少焊接送丝机转盘的转动负载，让送丝转速控制更精准。从实际安装适配性来看，这款线轴的中心安装孔尺寸完全匹配主流ESAB系列送丝机的转盘定位轴，安装时无需额外加装转换套，推入即可卡紧定位，法兰盘的外沿直径、内圈缠绕直径都严格对应300规格焊丝盘的通用边界，既可以缠绕实心结构钢焊丝，也能适配药芯焊丝的缠绕曲率要求，不会因为曲率过小导致焊丝出现硬弯折影响送丝。设计过程中特意在辐条与内外圈的连接位置做了圆弧过渡处理，没有尖锐的棱角，一方面是避免焊丝缠绕、抽送过程中被棱角刮伤镀层，导致焊接过程中出现送丝阻力波动、飞溅增大的问题，另一方面也能减少车间转运过程中剐蹭操作人员手套、焊枪管线的风险。线轴的法兰盘边缘做了向内的微卷边限位结构，整盘焊丝缠绕完成后，最外层焊丝不会因为搬运过程中的晃动从法兰盘边缘脱出，避免出现焊丝散圈打结的情况，这一点在高空焊接作业、移动焊接工位的场景下尤为实用，散圈的焊丝不仅会浪费材料，还容易勾挂现场的管线、构件造成安全隐患。不同于一次性全塑焊丝盘，这款框架式线轴的结构强度更高，在焊丝用完后可以回收重复缠绕焊丝使用，适配车间内部焊丝分卷、短焊丝段收纳的需求，镂空的结构也方便操作人员直观观察剩余焊丝的存量，提前做好换盘准备，避免长焊缝焊接过程中突然断丝影响焊缝成型质量。在实际焊接作业中，送丝阻力的波动是影响焊缝质量的关键因素，这款线轴的内圈定位环做了同轴度精度控制，转动过程中不会出现偏心晃动，配合送丝机的阻尼机构，可以保持恒定的焊丝张紧力，不管是大电流的平焊位置作业，还是小参数的立焊、仰焊位置焊接，都能保证焊丝匀速送进，不会出现送丝忽快忽慢导致的焊缝余高不均、未熔合等缺陷。
