MIG/MAG/GMAW焊接用焊丝线轴结构设计

　　在熔化极气体保护焊的实际生产场景中，焊丝线轴是送丝系统里直接影响送丝稳定性的核心承载部件，不管是车间内固定式焊接工位的半自动焊机，还是集成在自动化焊接专机、焊接机器人工作站的送丝机构，线轴的结构合理性都会直接传导到焊接过程的电弧稳定性上。不少现场焊接作业出现的送丝卡顿、焊丝弯折卡阻、送丝轮磨损过快问题，追根溯源往往和线轴的结构设计缺陷有关，比如内圈支撑筋排布不合理导致焊丝层叠时出现硬折，外圈挡边刚度不足导致满盘焊丝转动时出现偏摆，或是安装轴孔的配合公差不合理导致线轴转动阻尼忽大忽小。

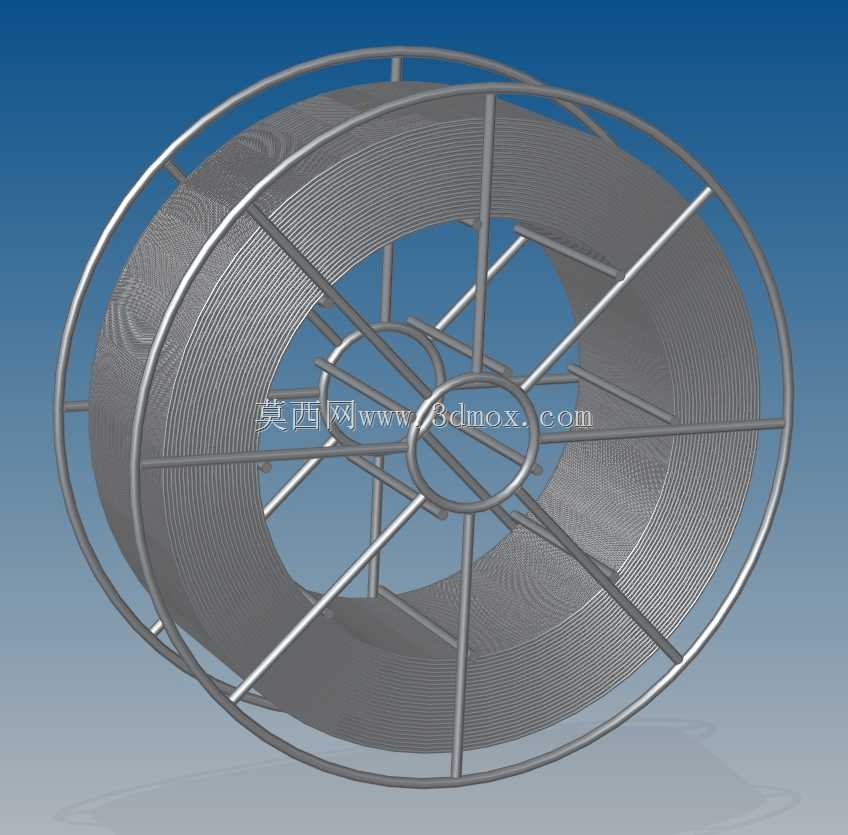

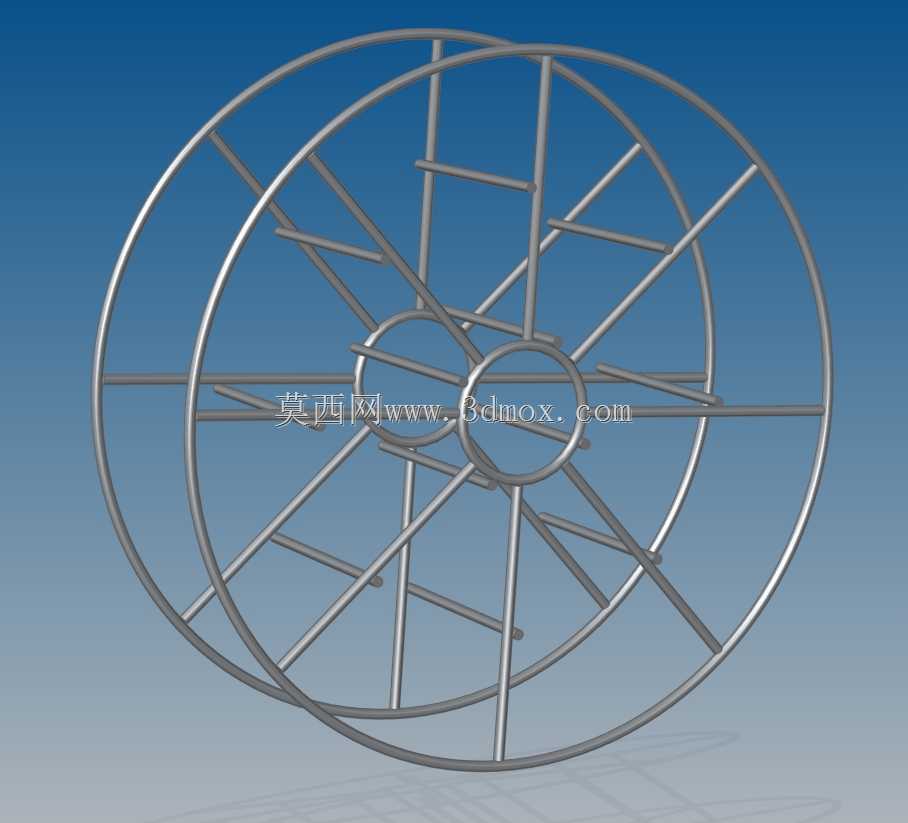

　　这款线轴的结构采用双环形外圈挡边配合放射状支撑筋的设计思路，核心是在保证整体结构刚度的前提下尽可能降低自身重量，减少送丝机构转动时的惯性负载。双外圈挡边的间距严格匹配常用焊丝的盘卷宽度，既不会因为间距过小导致焊丝排布时溢出挡边，也不会因为间距过大导致焊丝在轴向上出现窜动，避免送丝过程中焊丝在导丝嘴处出现横向偏移。支撑筋采用斜向交错的放射状排布，而非传统的等角度直筋排布，这种设计可以让支撑筋对焊丝内层的支撑力更均匀，避免直筋结构带来的局部硬点，防止内层焊丝因为长期受压出现塑性弯折——尤其是铝丝这类硬度较低的焊丝，一旦内层出现硬折，送丝时就会在导丝管内卡滞，直接中断焊接过程。

　　线轴中心设置了两级同轴的安装定位孔，大孔用于适配送丝机的主轴安装位，小孔用于配合主轴端部的定位销，保证线轴转动时的同轴度，避免高速送丝时出现径向跳动。从安装边界来看，线轴的最大外圆直径适配常规300规格焊丝盘的安装仓尺寸，不需要对现有送丝机的仓体结构做任何改造就能直接替换使用，中心安装孔的尺寸公差按照通用送丝机主轴的配合要求设计，既不会因为间隙过大导致转动时晃动，也不会因为间隙过小导致装拆困难。

　　针对不锈钢丝和铝丝两种不同特性的焊接耗材，这款线轴的结构做了适配性优化：缠绕不锈钢丝时，支撑筋的排布密度可以提供足够的内层支撑力，避免大重量不锈钢丝盘长期存放导致内层支撑变形；缠绕铝丝时，支撑筋的圆滑过渡设计不会刮伤铝丝表面，避免铝屑脱落堵塞导丝管或送丝轮。线轴的挡边边缘做了卷边圆滑处理，没有尖锐的棱角，一方面可以避免操作人员更换焊丝盘时被划伤，另一方面也能防止焊丝端头刮蹭挡边出现毛刺，影响送丝顺畅度。

　　在实际焊接作业的送丝过程中，线轴的转动阻尼需要控制在合理区间，阻尼过大会导致送丝电机负载过大，出现送丝速度不稳定的问题，阻尼过小则会导致送丝停止时线轴因为惯性继续转动，出现焊丝松圈、乱线的情况。这款线轴的结构重量经过优化，配合常规送丝机的阻尼弹簧机构，刚好可以匹配1.0-1.6mm直径常用焊丝的送丝速度要求，不管是低速的薄板焊接还是高速的厚板长焊缝焊接，都不会出现松圈或卡滞的问题。另外，交错排布的支撑筋在转动时可以形成均匀的空气流通，长时间连续焊接时，不会因为线轴转动形成的气流扰动影响焊枪处的气体保护效果，避免出现焊接气孔缺陷。

　　从结构建模的角度来看，这款线轴的所有支撑筋和挡边的连接处都做了圆角过渡处理，避免应力集中，不管是采用塑料注塑成型还是金属冲压焊接成型，都能保证结构的疲劳强度，满盘焊丝状态下长期存放也不会出现挡边变形、支撑筋断裂的问题。线轴的整体结构没有复杂的曲面特征，加工成型的工艺性好，不需要特殊的工装模具就能批量生产，使用过程中如果出现局部损坏也能快速更换，适配绝大多数通用熔化极气体保护焊设备的送丝机构。
