路虎TD5发动机粘性风扇拆卸专用扳手

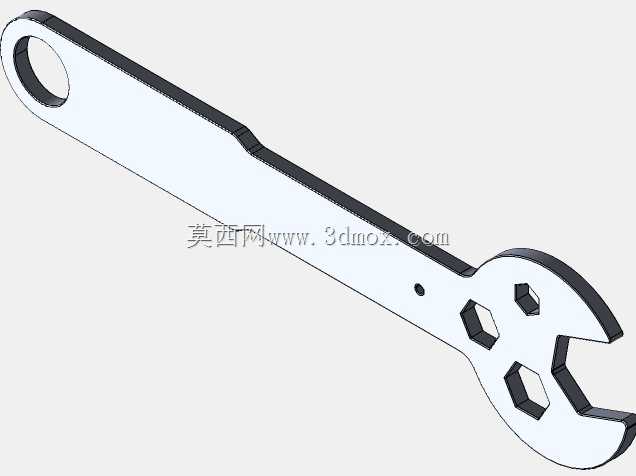

这款专用扳手针对路虎TD5发动机粘性风扇的拆卸工况开发，在商用车与硬派越野车的售后维修场景中，粘性风扇与水泵轴的连接往往采用大扭矩过盈配合结构，常规开口扳手无法匹配风扇固定座的异形轮廓，施力时容易打滑刮伤部件，甚至造成风扇叶片断裂、水泵轴变形的次生故障。从结构设计来看，扳手整体采用长力臂扁平结构，手柄末端开设挂孔，可在工具架上悬挂收纳，也能在需要额外加力时穿入加力杆延长力臂，降低维修人员的施力强度。扳手工作端集成了多规格六角卡口与开口式卡位结构，可同时适配风扇固定座上不同尺寸的锁紧位，无需在拆卸过程中更换工具，单把工具即可完成粘性风扇的固定与松脱操作，减少维修工位的工具摆放数量，提升狭小发动机舱内的操作效率。设计过程中充分考虑了发动机舱的安装边界，扳手整体厚度控制在较薄的区间，可伸入风扇与散热器之间的狭窄间隙，避开周边的管路、线束与散热鳍片，不会在操作过程中干涉周边部件。手柄上开设的定位小孔，可在需要时插入定位销，与周边发动机附件的固定孔配合实现扳手临时限位，解放维修人员的一只手来操作松脱锁紧螺母，适配单人维修作业的工况。工作端的卡口轮廓经过反复拟合，完全贴合TD5发动机风扇固定座的外形，施力时受力面均匀分布在卡口的多个接触点位，不会出现应力集中导致的部件变形，开口结构的设计可直接卡入风扇轴周边的固定位，无需从轴端穿入，适配风扇已经装配在发动机上的原位拆卸场景，不需要提前拆解周边的进气管道、散热护罩等附件，大幅缩短单台车辆的风扇拆卸维修时长。扳手的力臂长度经过扭矩测算，既保证手动施力时能够达到粘性风扇固定座要求的松脱扭矩，又不会因为力臂过长导致在狭小舱内转动时触碰周边部件，整体结构无多余凸起，边缘做倒角处理，避免操作时划伤维修人员的手部或者刮伤发动机舱内的管线保护层。
