电工绝缘手柄钢丝钳三维结构设计

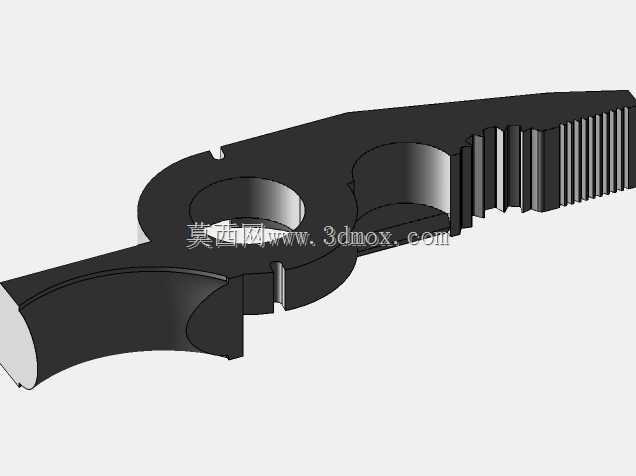

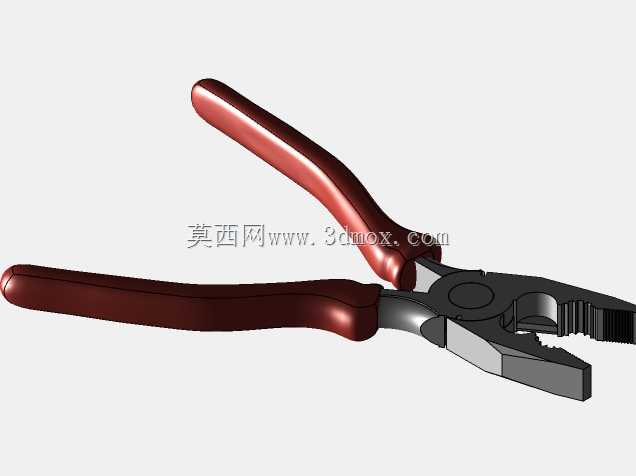

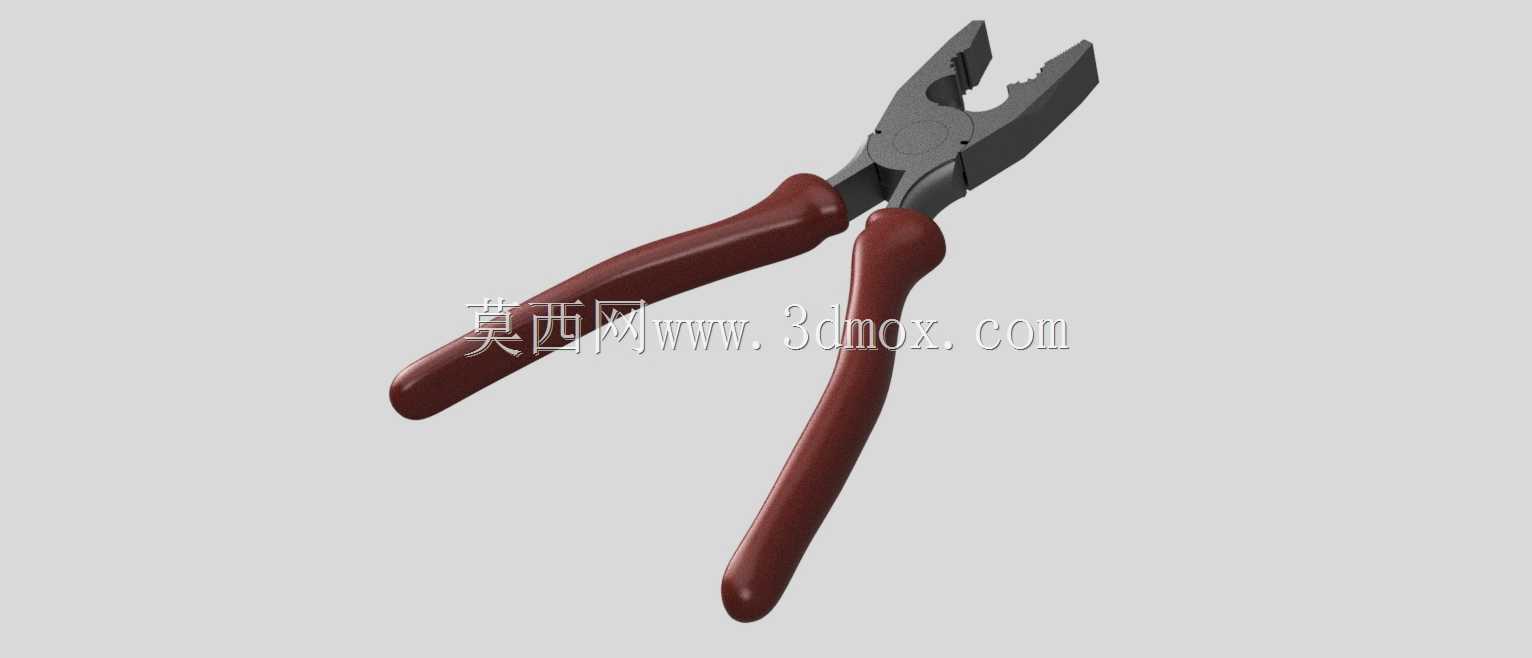

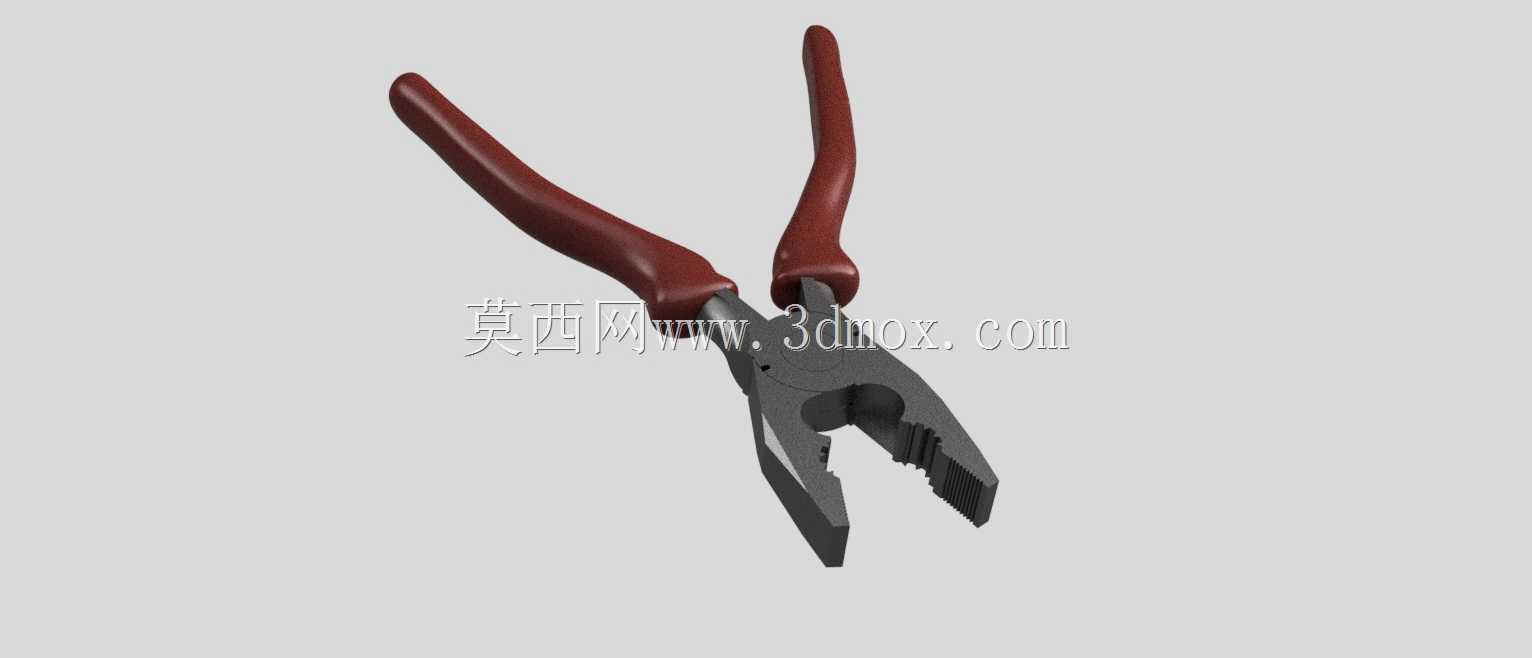

这款钢丝钳的三维建模完全贴合电气作业场景的实际使用需求，建模过程中优先还原了钳体各功能区的结构逻辑，没有做多余的装饰性结构。从实际作业场景来看，这类钳具主要面向低压电气装配、线路检修、家装布线等场景，建模时特意还原了钳头的多工位结构：钳口的平齿段用于夹持单股或多股导线，方便接线时拧动线芯、固定接线端子，齿纹的深度和间距参考了常规电工钳的实际参数，既保证夹持导线时不打滑，又不会过度损伤线芯外层的铜质结构；中间的凹形圆齿槽专门适配螺栓、螺母类小紧固件，在狭小的配电箱空间内作业时，不需要频繁更换扳手，就能临时拧动M4到M6规格的紧固件，提升狭小空间的作业效率；最前端的刃口段做了斜角处理，既能剪切铜铝质导线，也能剪切硬度较低的铁丝类辅材，刃口的贴合间隙控制在0.02mm以内，保证剪切时刃口对齐无错位，避免出现剪不断线、刃口崩边的问题。手柄部分的建模参考了人体工学握持逻辑，双弯弧的绝缘套外形贴合手掌自然握持的弧度，长时间握持作业时不会硌手，手柄和钳体的连接位置做了限位凸台结构，防止使用过程中绝缘套从钳体上滑脱，绝缘套的表面做了细微的防滑纹理建模，手部出汗或者沾有少量油污时也能稳定握持，不会出现打滑脱手的问题。钳体的铰接轴位置做了间隙配合的结构还原，开合过程中没有卡滞，转动阻尼均匀，钳体张开到最大角度时，手柄的间距控制在适合成年人单手握持的范围，不需要过度张开手掌就能施加足够的夹持力。建模时也考虑了钳体的实际尺寸边界，整体长度控制在常规8寸电工钳的尺寸范围，钳头长度占整体长度的三分之一左右，既能伸入深度较浅的接线盒内作业，也能保证足够的杠杆力臂，剪切较硬线材时不需要施加过大的握力。钳体的金属部分做了发黑处理的质感还原，绝缘手柄采用棕红色绝缘塑料的质感，和实际量产的电工钳外观保持一致，各部件的装配关系完全还原实物结构，没有出现结构干涉的问题，可直接用于工具类产品的结构展示、装配模拟或者作业场景的三维搭建。
