异形棘轮式机械传动连接构件设计

项目分类:3D模型 发布时间:2021-10-07 ID:298180
  • 异形棘轮式机械传动连接构件设计
  • 异形棘轮式机械传动连接构件设计
  • 异形棘轮式机械传动连接构件设计

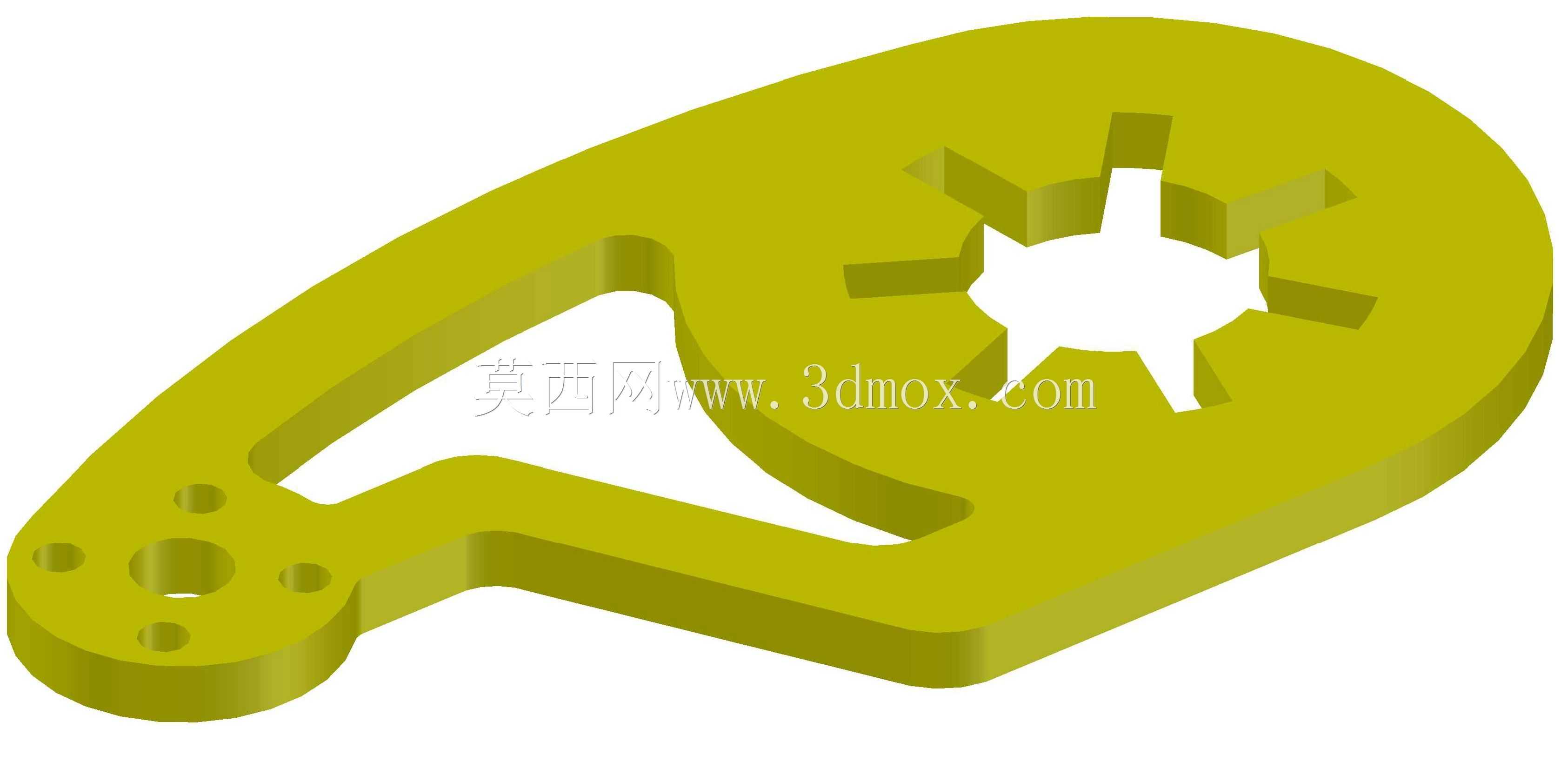

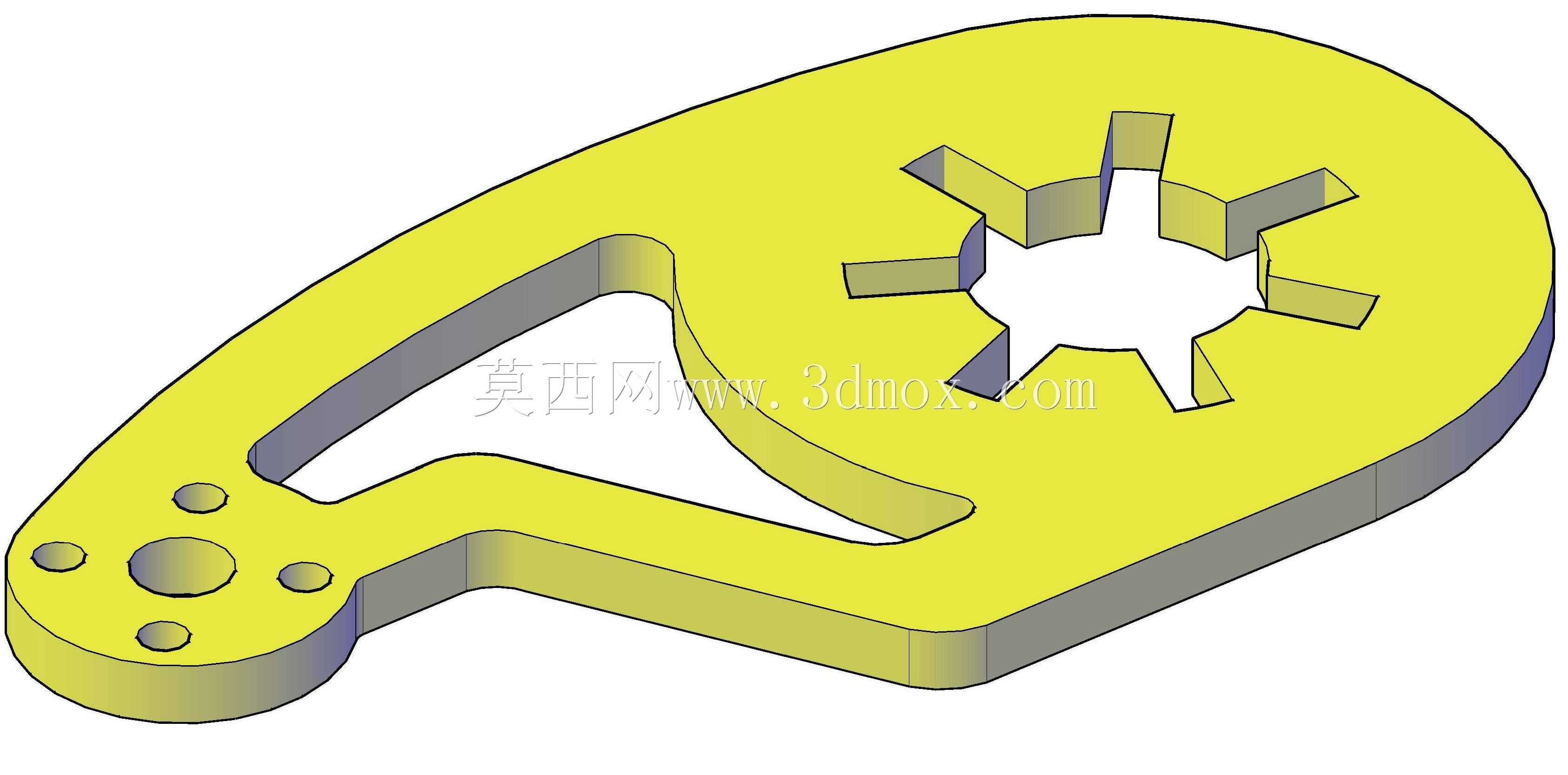

该构件属于间歇传动类机械结构件,主要应用于手动工装夹具、小型工位输送线的步进止退机构、车间工位器具的锁止调节模块中,在需要单向间歇传动、到位锁止的手动操作场景下承担核心传动与连接作用,可避免传动机构反向回退,保障工位操作的定位精度与操作安全性。从结构设计逻辑来看,构件采用一体化弯折成型的异形轮廓,一端设置多规格安装孔位,包含1个中心定位通孔与4个圆周均布的紧固小孔,可适配M4-M6规格的紧固件,安装端的平面基准面经过平面度公差约束,安装贴合面的平面度控制在0.1mm以内,保障与安装基座的贴合紧密性,避免装配后出现应力集中导致的构件变形。构件另一端设置内棘轮式齿槽结构,齿槽采用对称矩形齿设计,共8个均匀分布的齿位,齿槽的工作面与棘爪的接触角度经过受力校核,可承受最大120N·m的单向扭矩,齿根位置设置R0.5的圆角过渡,避免长期交变载荷下出现齿根断裂的疲劳失效问题。中间的镂空减重区域并非随意开设,而是经过拓扑优化后去除非受力区域的材料,在保障构件整体抗弯、抗扭强度的前提下,将整体重量降低32%,同时镂空区域可作为手动操作的握持位,方便操作人员在装配调试时挪动调整构件位置。构件的整体厚度为8mm,外轮廓最大长度为128mm,最大宽度为62mm,安装端的中心孔距棘轮中心的孔距为76mm,安装边界可适配宽度不小于70mm的安装基座,装配时无需额外加工避让位,可直接与标准棘爪组件配合使用。在实际工况适配中,该构件的棘轮齿面可与标准钢制棘爪、弹簧顶紧结构配合,实现单向步进传动,每一次棘爪拨动对应45度的转角,可用于手动调节工位的分度定位,也可集成在小型手动冲压工装的进给机构中,控制送料的步进距离,避免手动送料时的位置偏移。构件的弯折过渡位置均设置圆角过渡,避免应力集中,整体采用等厚板材加工成型,加工工艺可采用激光切割下料后一次冷弯折成型,加工工序简单,适合批量生产,加工后的构件表面可进行氧化发黑或者镀锌处理,适配车间多油污、多粉尘的作业环境,提升构件的防锈耐磨性能。在装配调试阶段,该构件的安装孔位设置了0.2mm的装配公差,可适配安装基座上的孔位加工误差,降低装配难度,棘轮齿槽的位置度公差控制在0.08mm以内,保障棘爪与每个齿位的啮合深度一致,避免出现个别齿位啮合不到位导致的打滑问题。
