壁挂式安防监控摄像设备结构设计

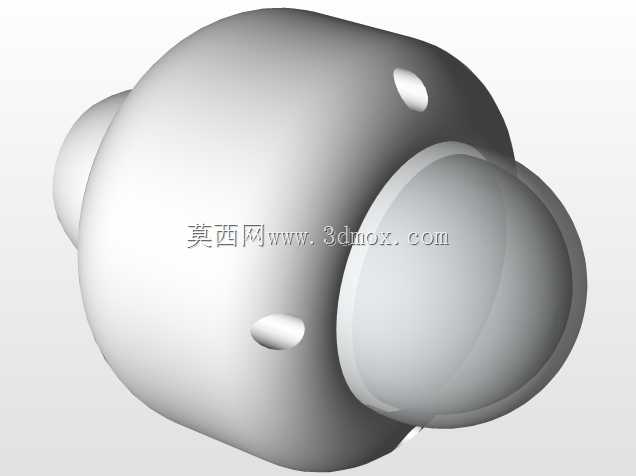

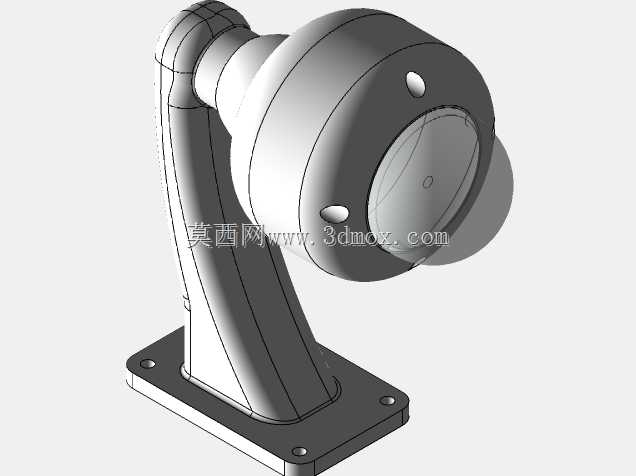

这款壁挂式监控摄像设备的结构设计，首先围绕户外及半户外安防场景的实际安装需求展开，常见于园区周界、建筑出入口、厂区通道、楼道转角等需要固定点位视频采集的场景，核心用途是完成固定视角的影像采集，为安防监控系统提供前端视频信号输入。从结构设计逻辑来看，整体采用镜头腔体与安装支架一体化衔接的构型，镜头腔体做了圆润的弧面过渡处理，既可以减少户外积尘积水的留存，也能避免尖锐棱角带来的安装磕碰风险，腔体正面预留镜头安装位，周侧设置的固定沉孔用于透明护罩的锁紧固定，保证腔体内部的镜头、感光元件处于相对封闭的防护空间，降低粉尘、潮气侵入的概率。配套的弯臂式安装支架采用变截面流线构型，从底部安装底座向上逐步收窄衔接镜头腔体，这种结构在保证支撑强度的同时，尽可能减少支架自身对镜头采集视角的遮挡，弯臂的弧度设计预留了镜头俯仰角度调整的空间，方便安装时根据实际监控范围调整镜头朝向。底部的方形安装底座设置了四个对称分布的安装孔位，适配常规膨胀螺栓的安装尺寸，安装时可以直接固定在混凝土墙面、金属立柱、建筑外立面等硬质基体上，安装边界需要预留至少底座外延10mm的操作空间，方便拧紧固定螺栓，同时镜头腔体旋转调整时，需要保证周边无遮挡构件，避免调整过程中发生结构干涉。从功能特性上看，该结构没有设置复杂的转动传动机构，整体构型偏向固定点位的耐用型设计，零部件数量少，装配逻辑简单，镜头腔体与支架的衔接处做了贴合面处理，减少装配缝隙，整体结构的抗风阻性能较好，适合长期外露安装使用。建模过程中对各个衔接面的公差做了合理预留，护罩与腔体的配合位、支架与底座的衔接位都考虑了实际加工的拔模斜度与装配余量，既满足注塑或者压铸成型的工艺要求，也能保证现场安装时的装配顺畅度，不会出现因为尺寸公差导致的装配错位问题。
