塑料杯注射成型模具结构设计方案

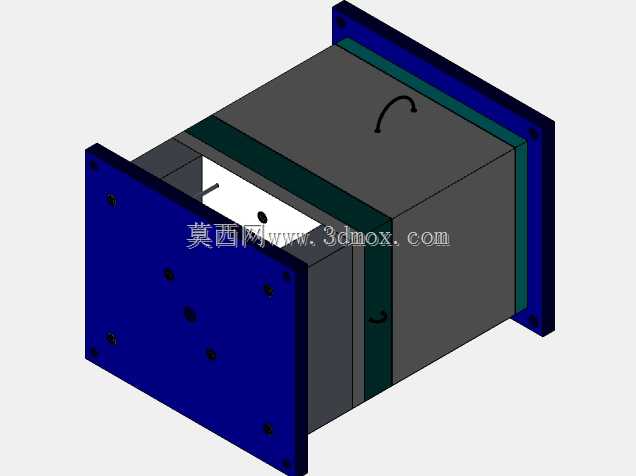

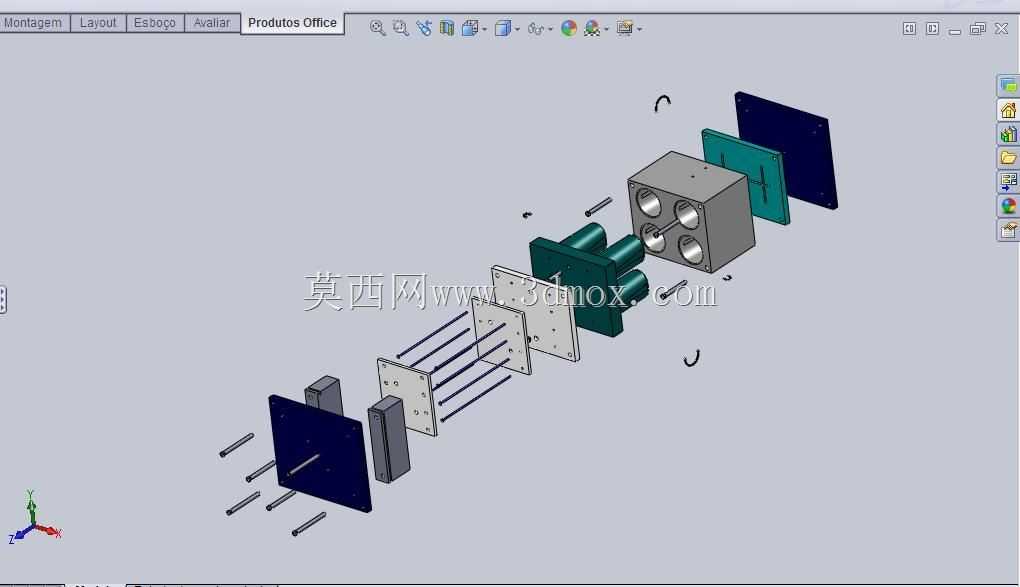

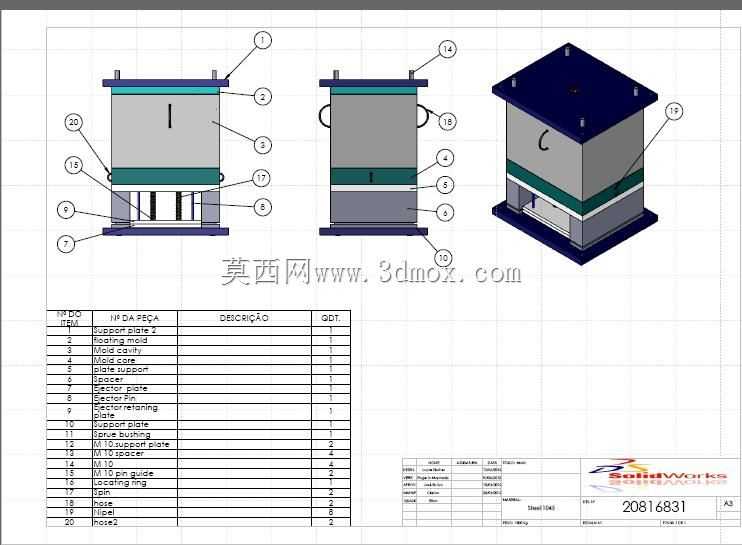

这套注射成型结构针对日常饮用塑料杯的量产需求开发，核心应用场景为快消品包装领域的注塑生产车间，适配常规卧式注塑机的安装接口，可直接搭载于额定锁模力匹配的设备上完成连续化生产作业。整套模架采用标准两板模结构布局，从安装边界来看，模座长宽尺寸适配常见注塑机的拉杆间距范围，上下模闭合后的总高度符合设备的最大模厚与最小模厚调节区间，无需额外加装垫板即可完成装夹定位，吊装环的设置位置匹配车间常规吊装作业的受力角度，避免转场安装时出现重心偏移问题。从功能特性上看，浇注系统采用侧浇口进料方式，熔体从杯身侧壁位置注入型腔，填充过程中熔体流动路径均匀，可有效避免杯口位置出现缺胶、熔接痕等成型缺陷，冷却回路沿型腔周向均匀排布，进出水口采用标准快插接口，可直接对接车间现有冷却水循环系统，成型周期内可将模温稳定控制在PP、PS等常用杯体原料的适宜成型区间，减少制品冷却后的翘曲变形量。设计过程中优先考虑了教学演示与量产落地的双重需求，各模板之间采用导柱导套完成精准导向，定位销的排布保证每次合模的型腔同轴度误差控制在成型公差允许范围内，顶出系统采用推板顶出结构，顶出力均匀分布在杯体底部边缘，不会在透明杯身表面留下顶白痕迹，满足塑料杯的外观质量要求。排气槽开设在分型面的熔体填充末端，深度控制在原料溢边值以内，可快速排出型腔内的空气，避免制品内部出现气泡、烧焦等问题。整套结构的零件拆分清晰，从定模座板、定模板、动模板、支撑板到顶出板、动模座板的层级划分明确，各紧固件的规格选用标准件，后期维护更换时无需单独定制加工，吊环、撬模槽等细节结构的设置，兼顾了生产过程中的装拆便利性，可直接用于注塑工艺的实操教学演示，也可经过尺寸缩放适配不同容量杯型的量产开发，帮助从业者直观理解薄壁容器类注塑模具的结构逻辑与成型原理。
