双轮张紧式皮带轮传动结构设计

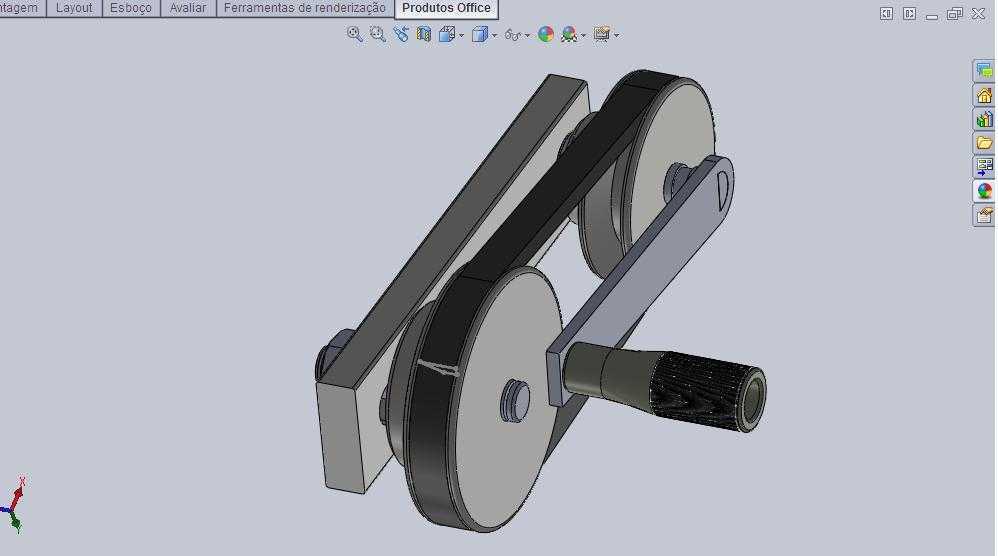

这套带传动结构常出现在小型轻工设备、台式加工机具、教学实训台架的动力传递环节，核心作用是在电机端与执行端轴距固定的工况下，通过自带的张紧摆臂结构维持皮带恒定张紧力，避免传动过程中皮带打滑、跳齿，同时抵消皮带长期运行产生的蠕变伸长量，降低日常运维的张紧调整频次。从结构布局来看，两个带轮分别固定在立式安装支座与摆臂末端，摆臂通过销轴与支座铰接，可绕铰接点小幅摆动，摆臂末端延伸出的握持段可手动调整摆臂角度，调整到位后可通过侧部紧固件锁止摆臂位置，适配不同周长的传动皮带安装需求。设计过程中优先控制了带轮的径向跳动公差，轮槽尺寸匹配常用的平型传动带截面规格，轮缘做了倒角处理，避免皮带运行过程中被锐边割损；安装支座采用L型折弯结构，背部预留了螺栓过孔，可直接固定在设备的安装基板上，不需要额外设计转接支架，安装边界控制在较小的空间范围内，适配紧凑型设备的内部布局需求。摆臂的铰接孔内预留了衬套安装位，可加装铜质衬套降低铰接位置的磨损量，延长结构整体使用寿命；带轮与轴的配合采用过渡配合加顶丝锁止的结构，既保证传动过程中带轮不发生周向转动，也方便后期维护时快速拆卸更换皮带。实际应用中，这套结构可传递中小功率的旋转动力，运行过程中带传动本身具备一定的缓冲吸振能力，可降低动力端的振动向执行端传递，相比齿轮传动结构，安装精度要求更低，在轴距存在小幅误差的工况下也能正常运行，适合对传动平稳性有一定要求、但传动精度要求不算极高的场景。建模过程中对皮带的包角做了校核，保证小带轮的包角满足传动要求，避免传递扭矩时出现打滑失效；整体结构没有冗余的设计部件，所有零件均采用常规机械加工工艺即可生产，制造成本较低，备件替换难度小，适合批量应用在小型通用机械设备的动力传递环节。
