CPU风扇挡板注塑成型模具结构设计

这套模具针对CPU风扇挡板的注塑成型需求开发，核心应用于电脑散热组件的批量生产场景，是PC硬件供应链中塑料结构件成型的关键工艺装备。日常生产中，这类模具直接对接注塑机台，完成熔融塑料的填充、保压、冷却、开模顶出全流程，最终产出的挡板会直接装配到CPU风冷散热器上，承担风扇定位、风道围挡、防线缆剐蹭扇叶的实际功能，对尺寸精度、装配贴合度有明确要求。

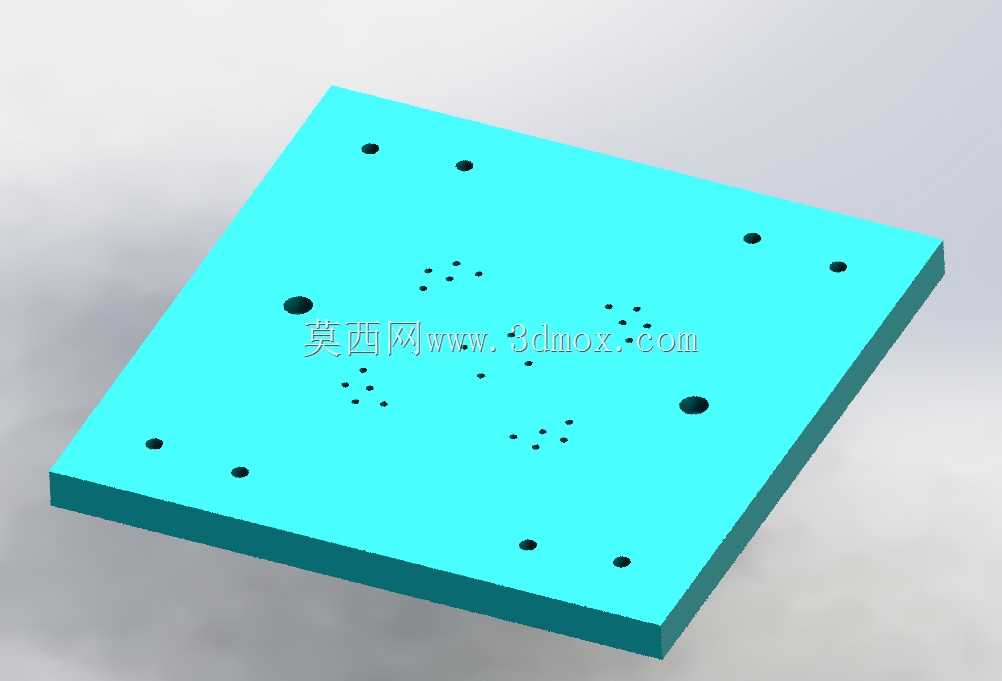

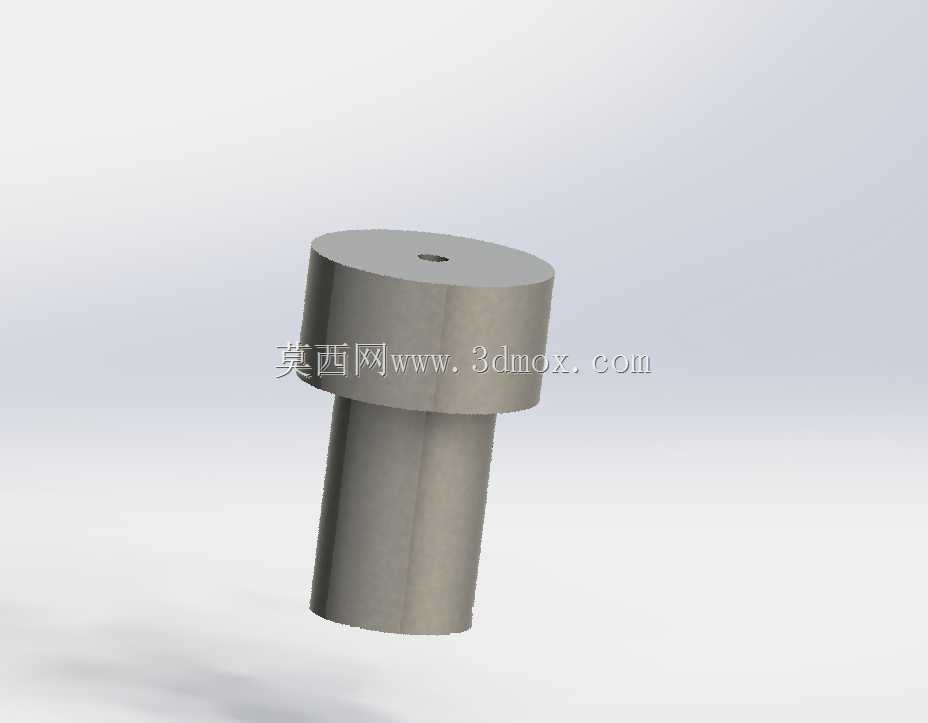

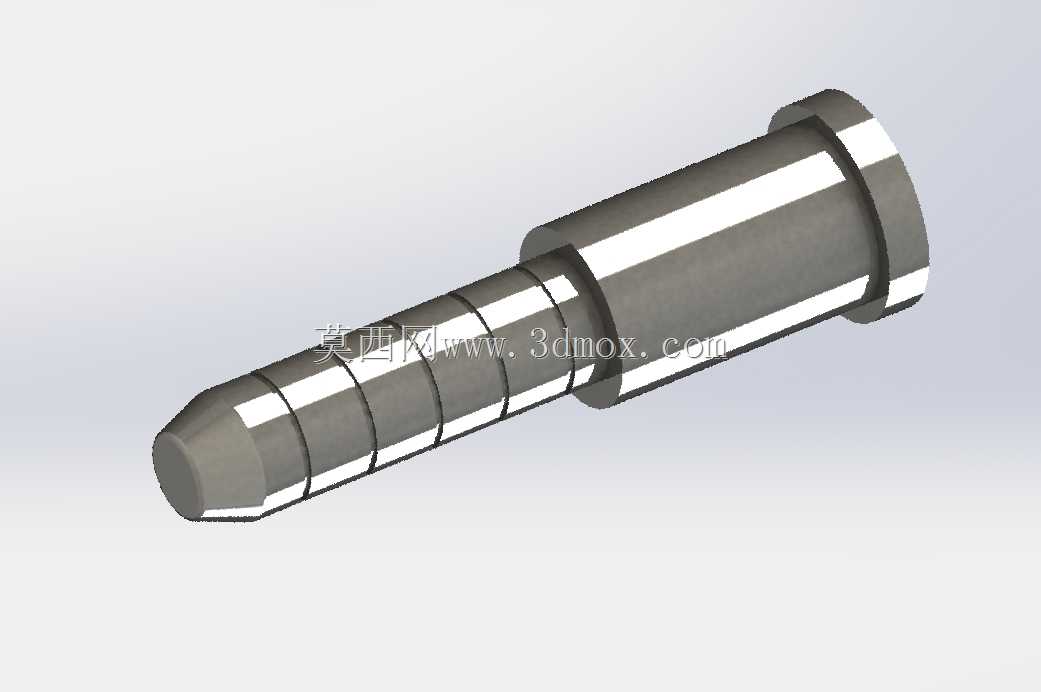

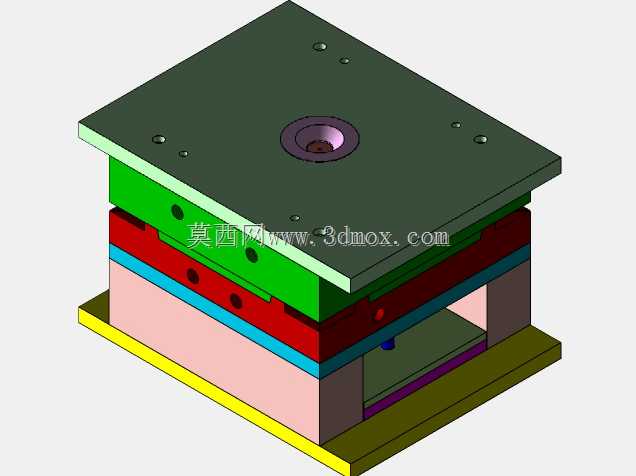

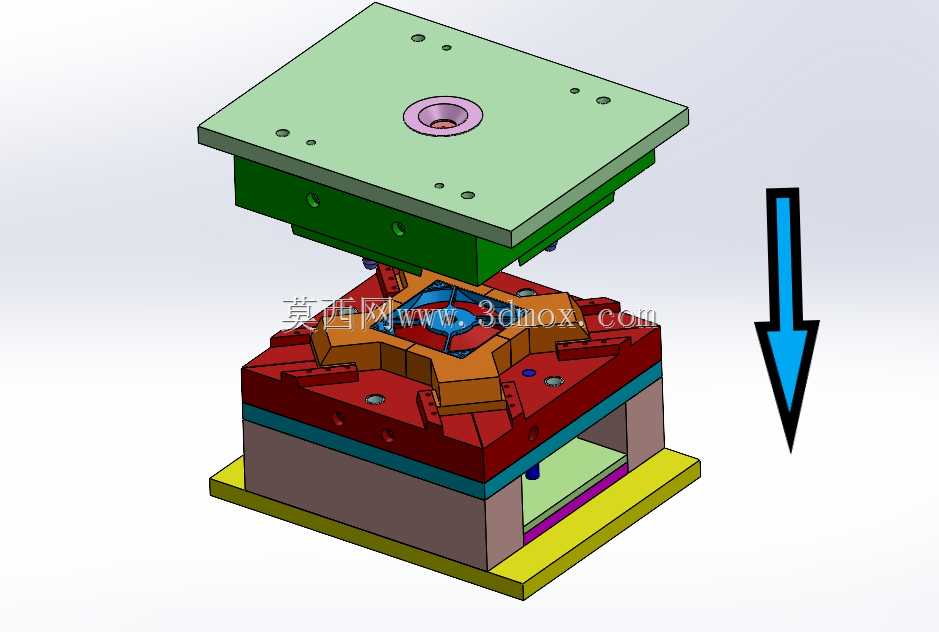

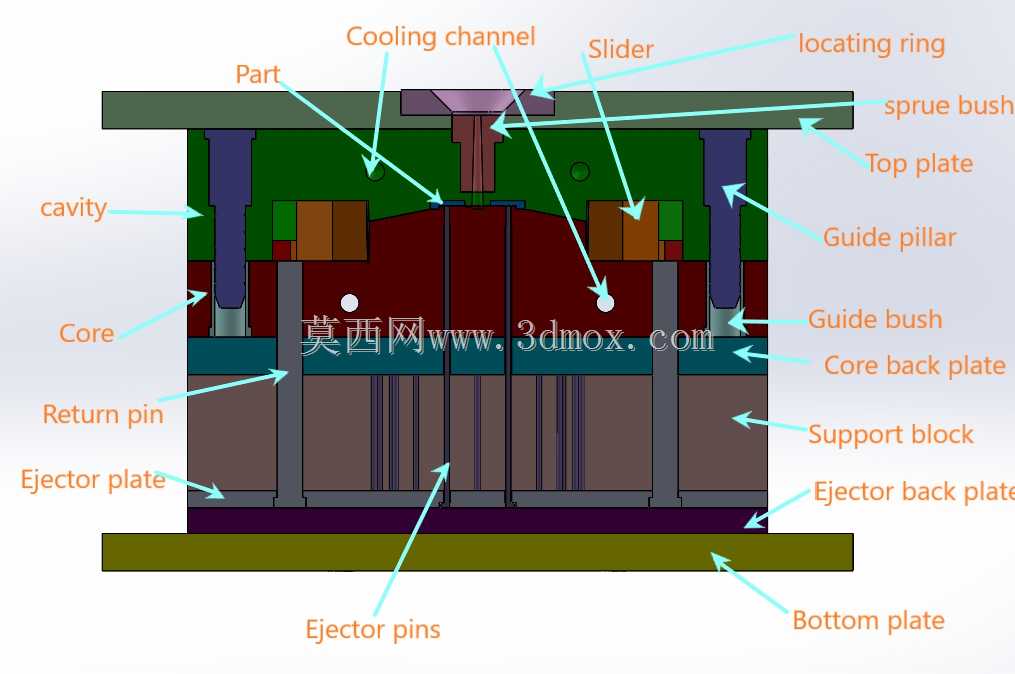

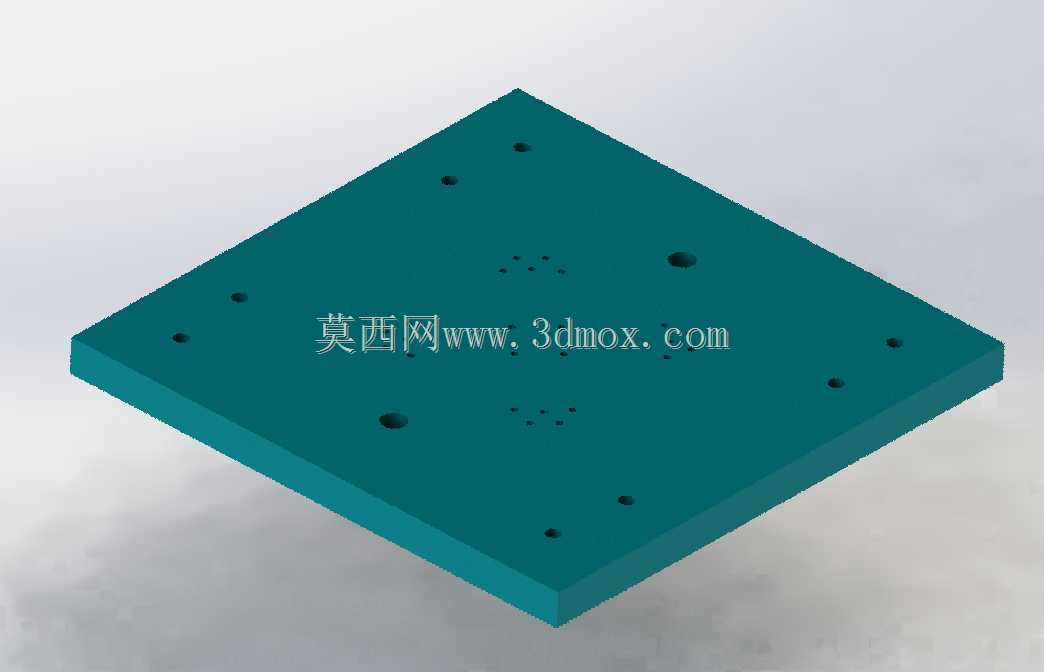

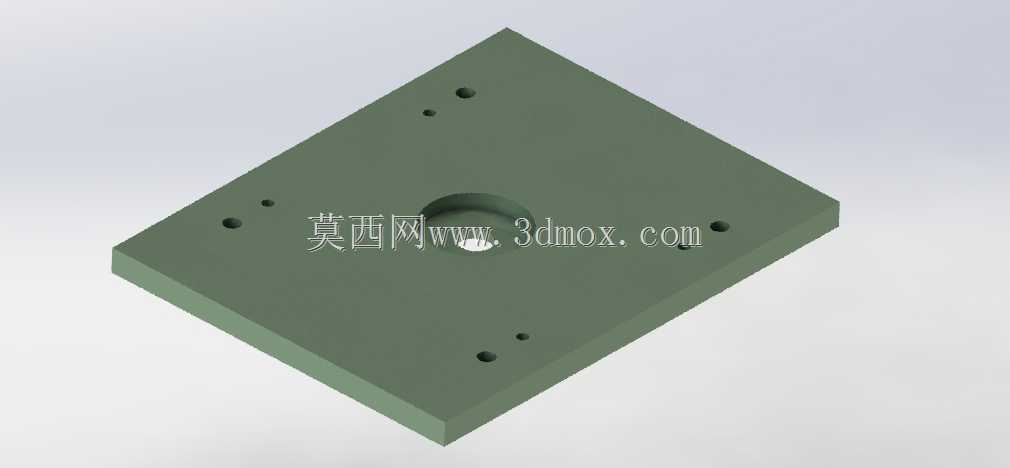

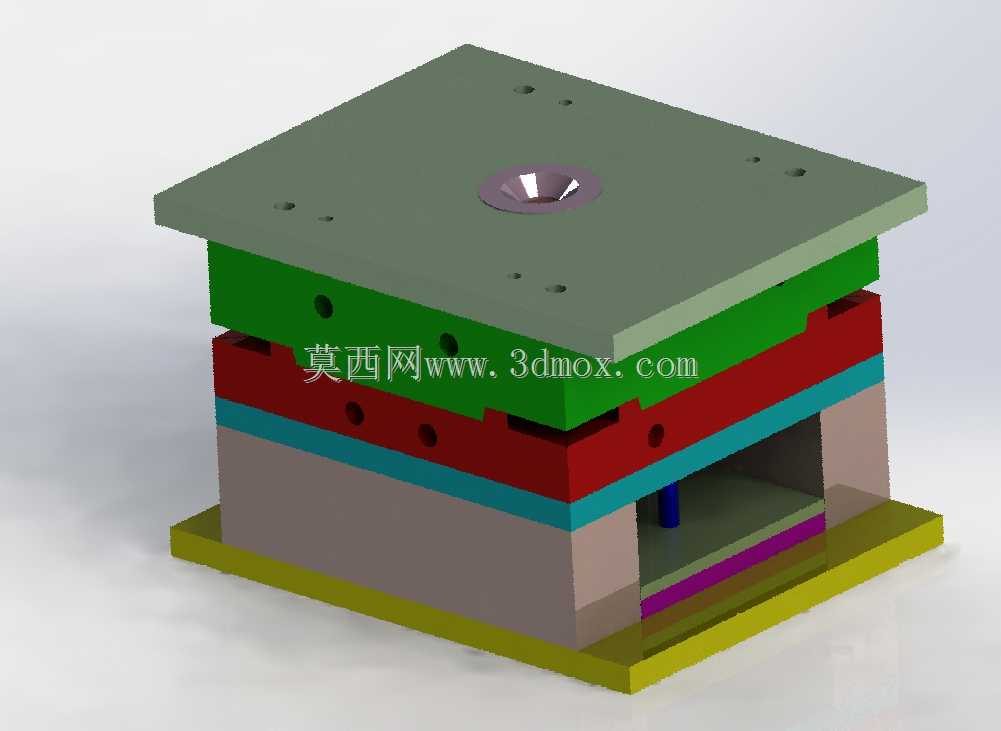

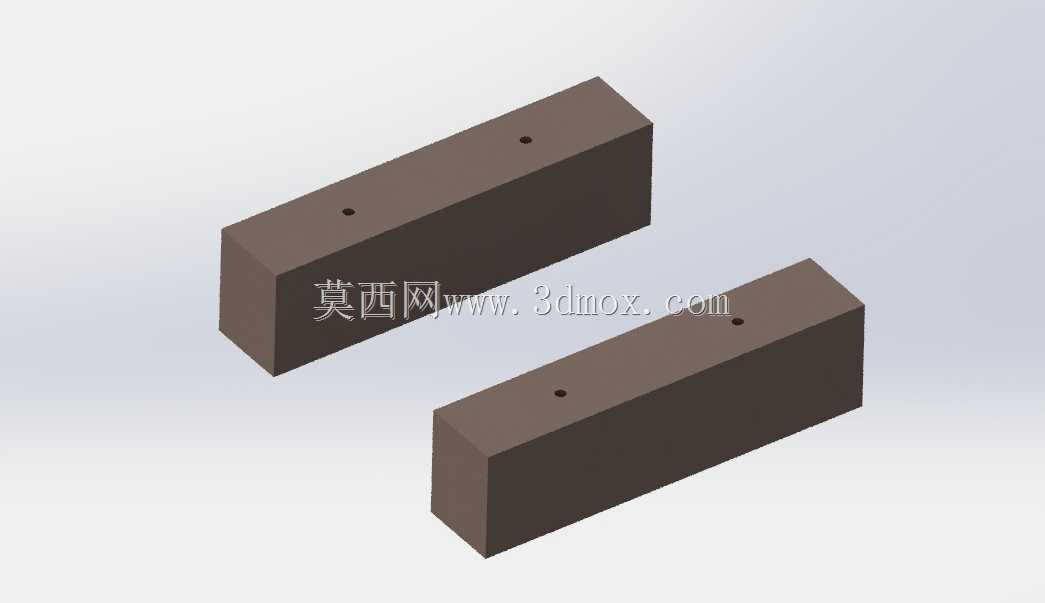

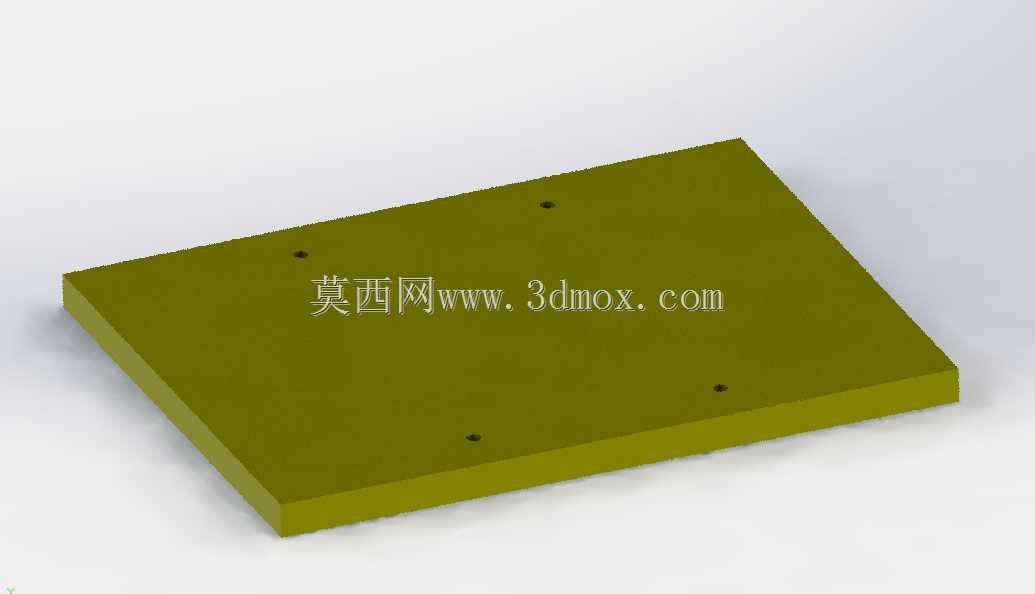

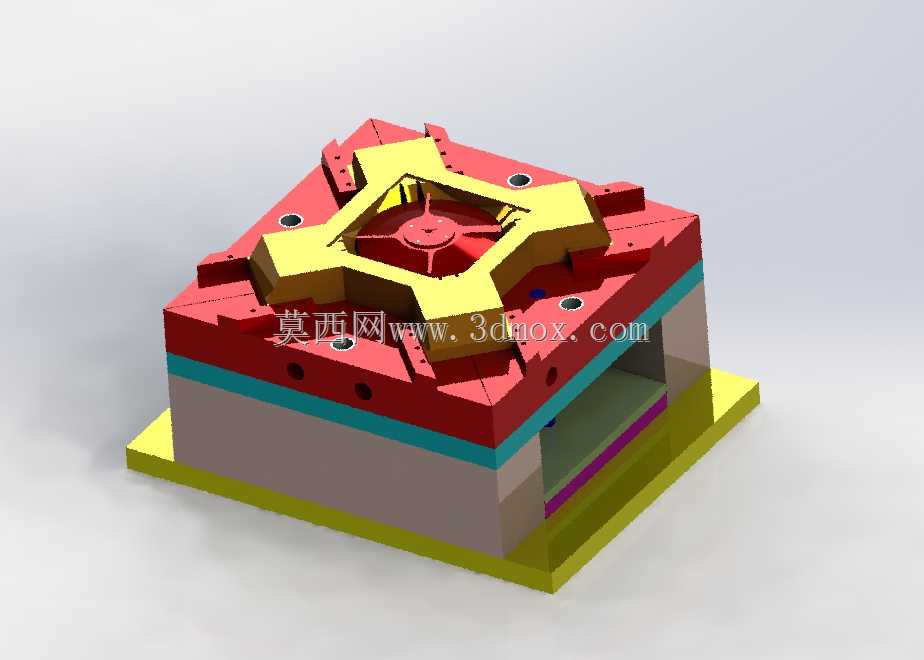

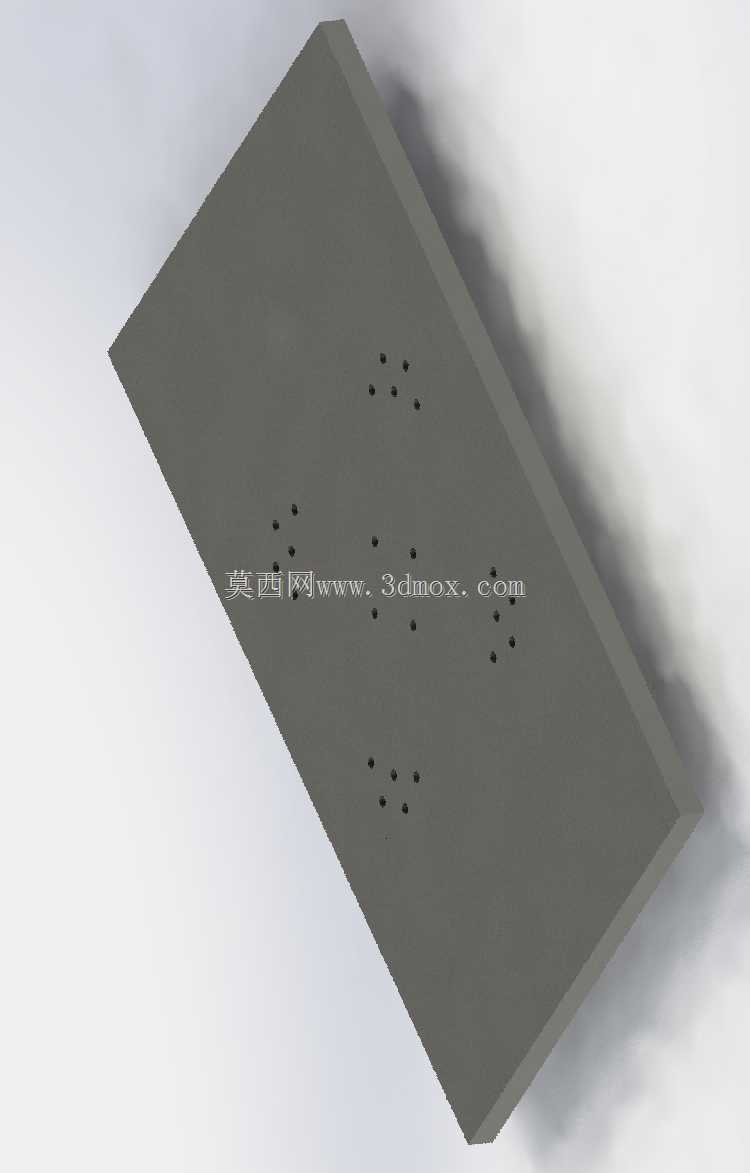

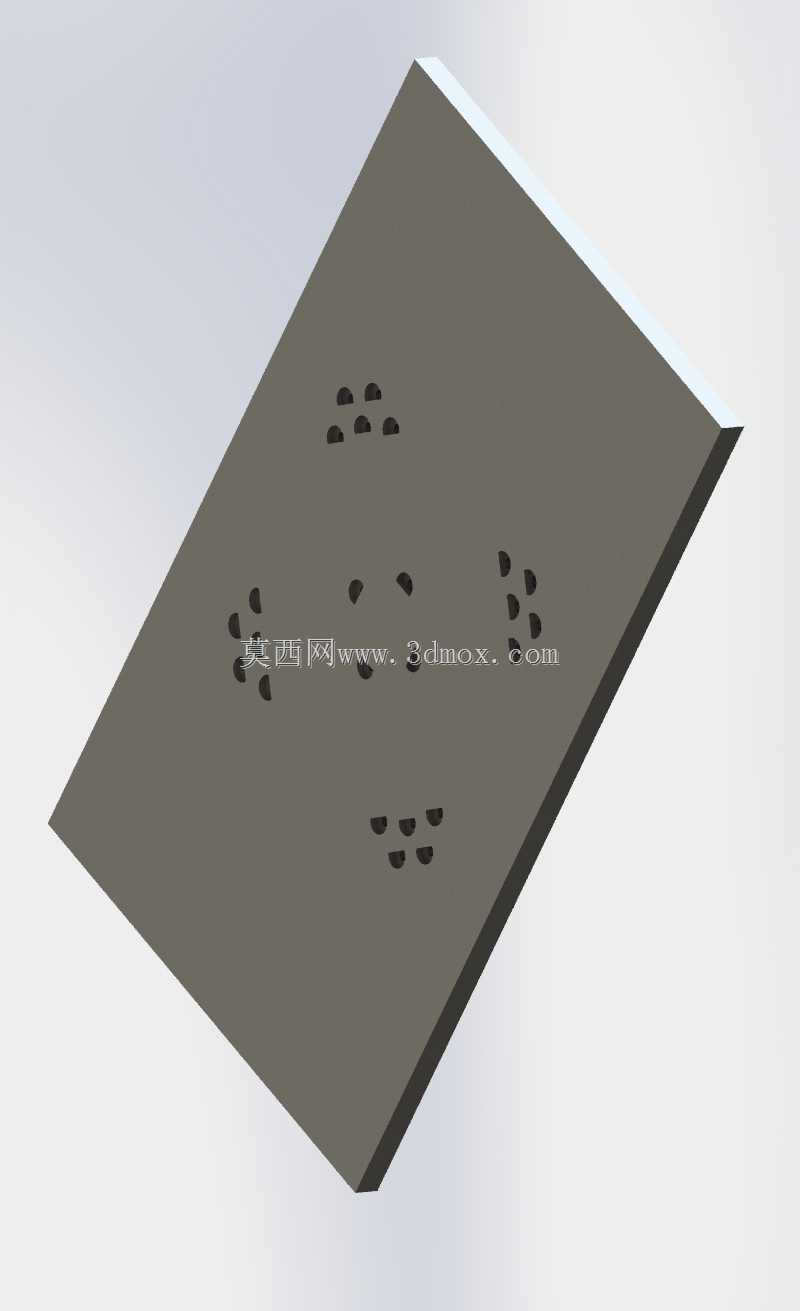

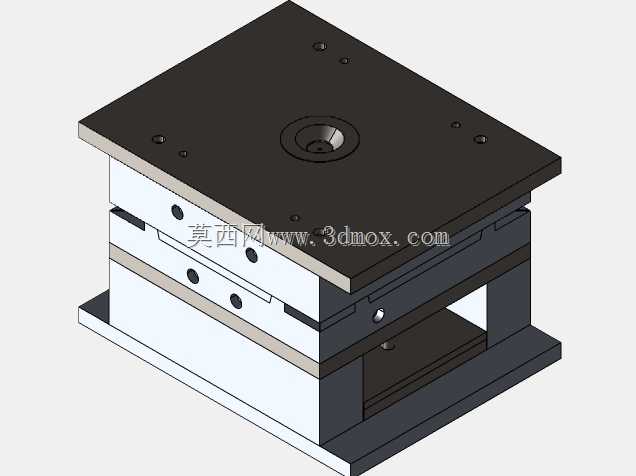

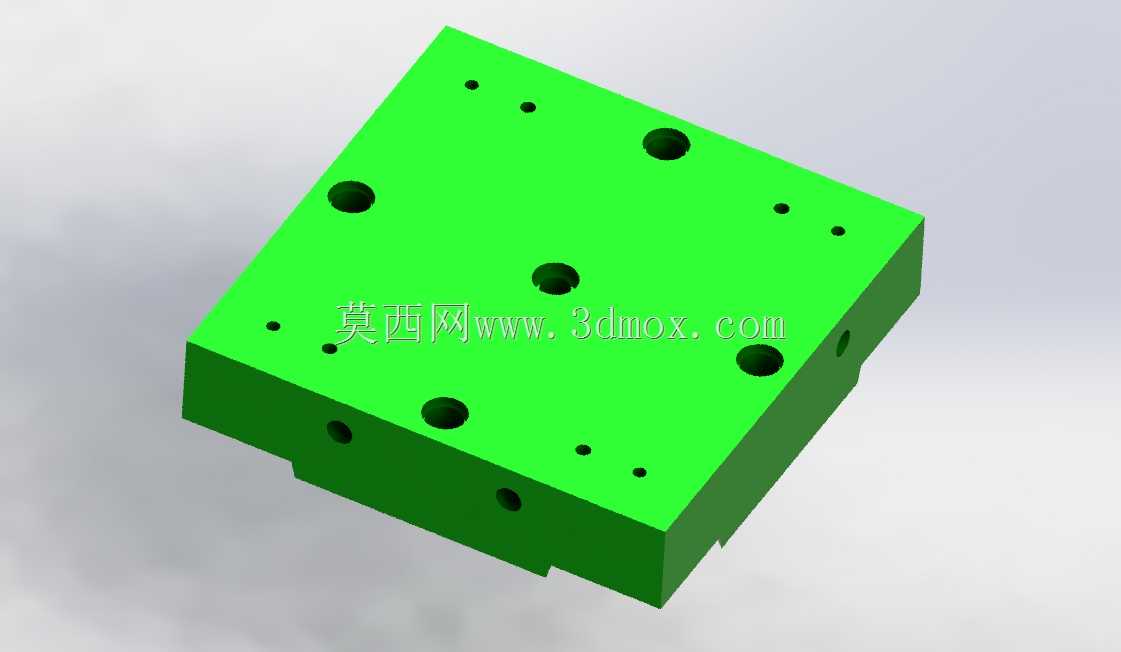

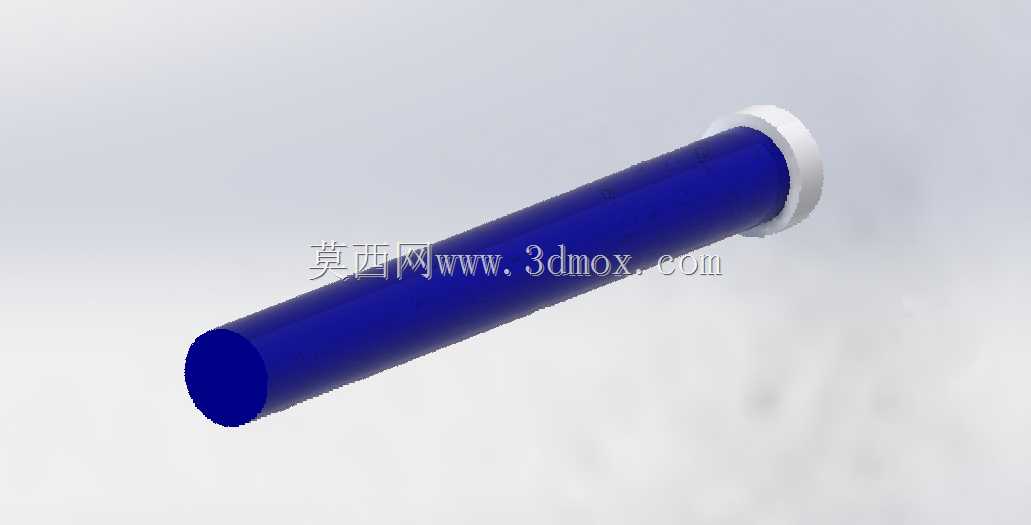

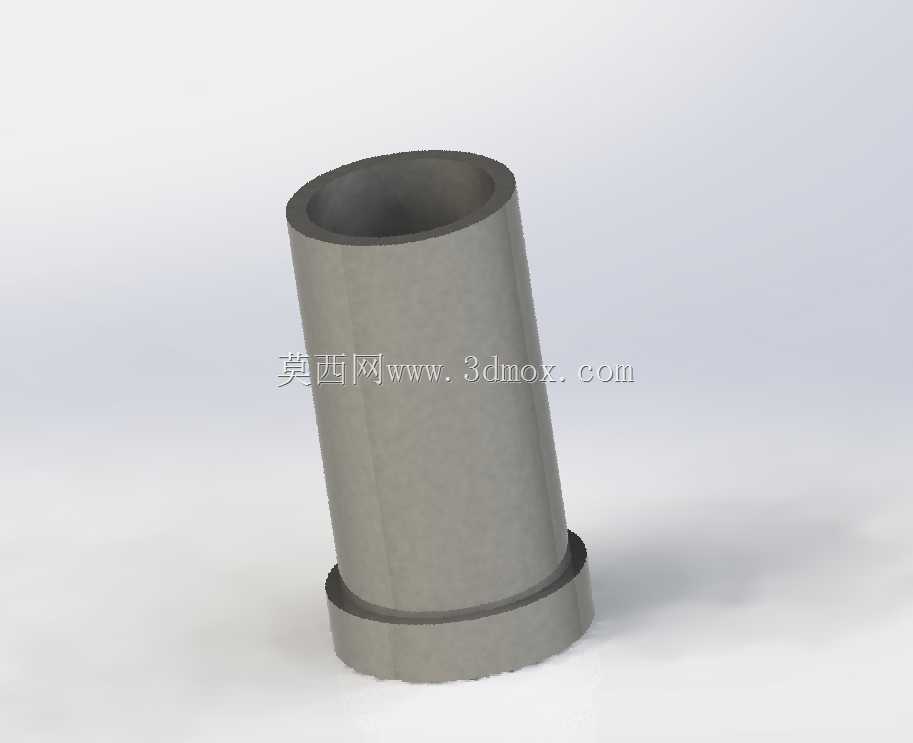

从结构设计逻辑来看，整套模具采用标准模架叠层布局，从上到下依次排布定模座板、定模板、动模板、支承板、垫块、动模座板，各层板件通过导柱导套实现精准合模导向，避免合模错位导致的产品飞边、缺胶问题。进胶点设置在定模侧中心位置，适配点浇口结构，开模时浇口可自动拉断，减少后续人工修剪浇口的工序，适配大批量生产的节拍要求。冷却回路沿型腔、型芯周边均匀排布，保证模温均衡，避免产品因冷却不均出现翘曲变形，毕竟CPU风扇挡板属于薄壁结构件，翘曲会直接导致后续装配时与风扇框架、散热鳍片组出现间隙，影响风道密封性。

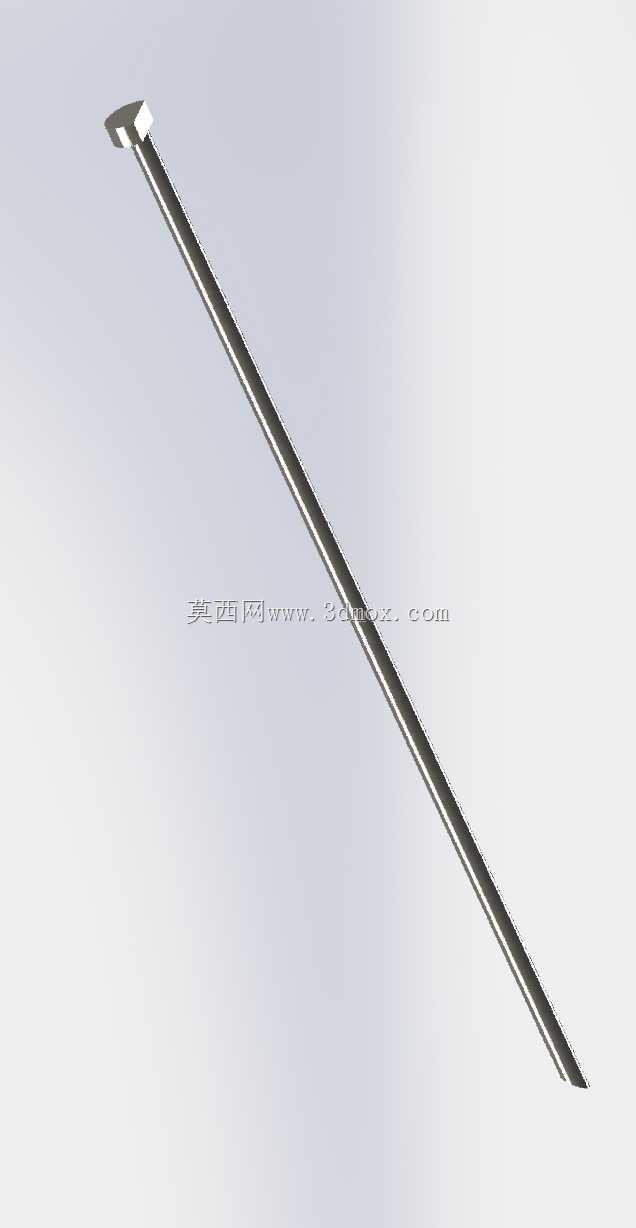

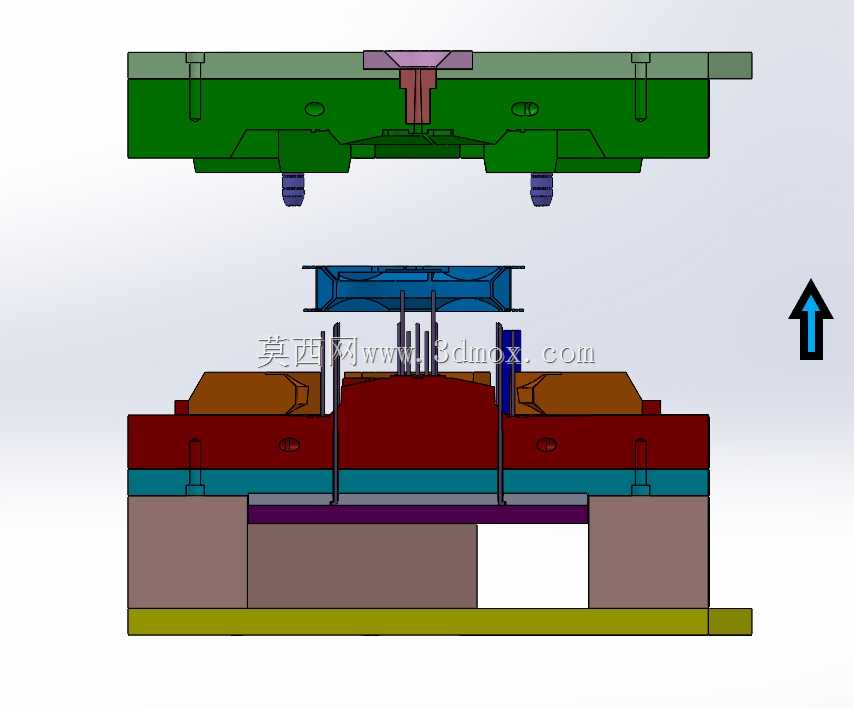

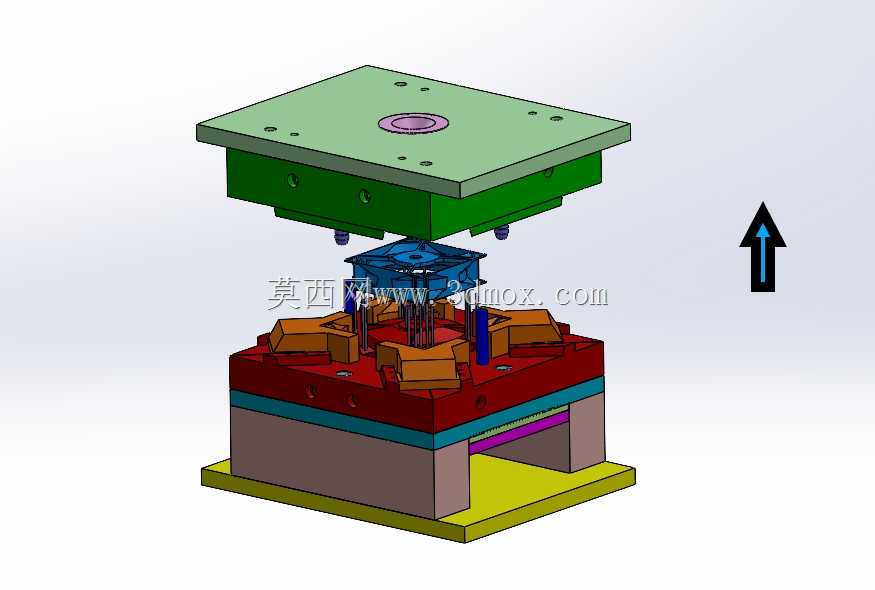

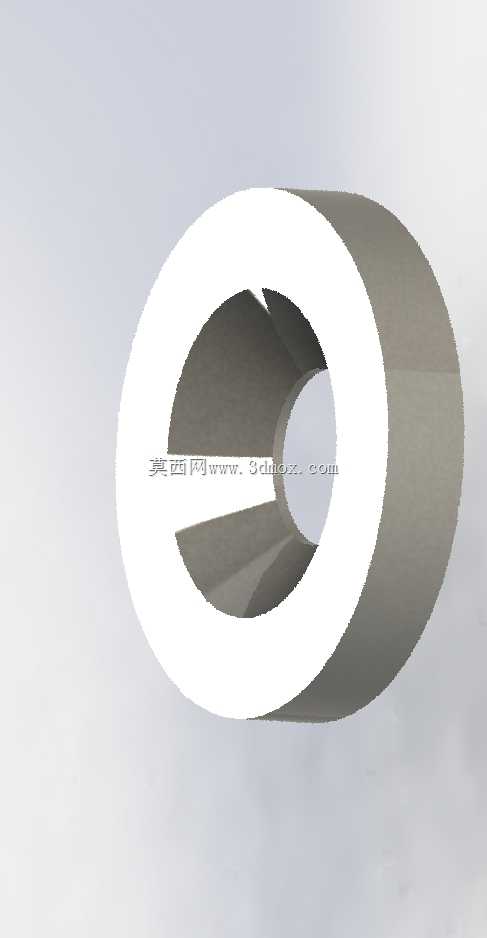

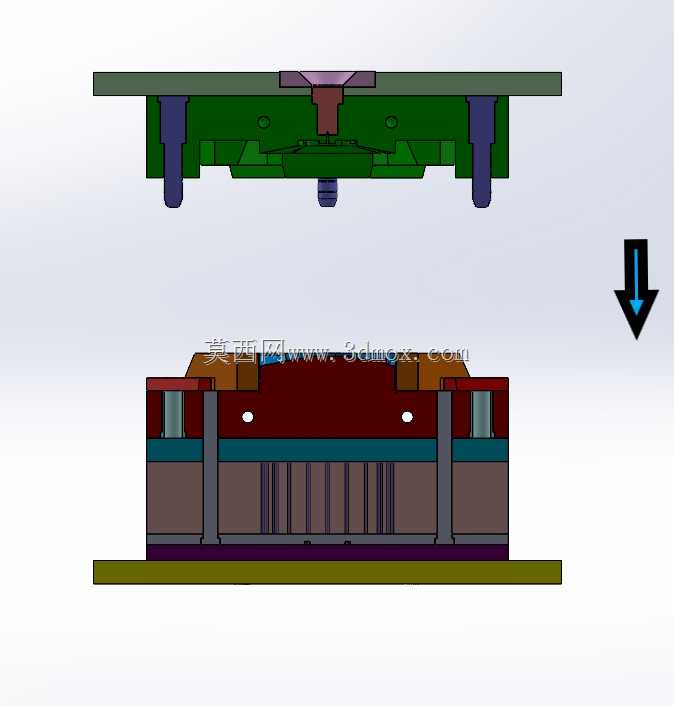

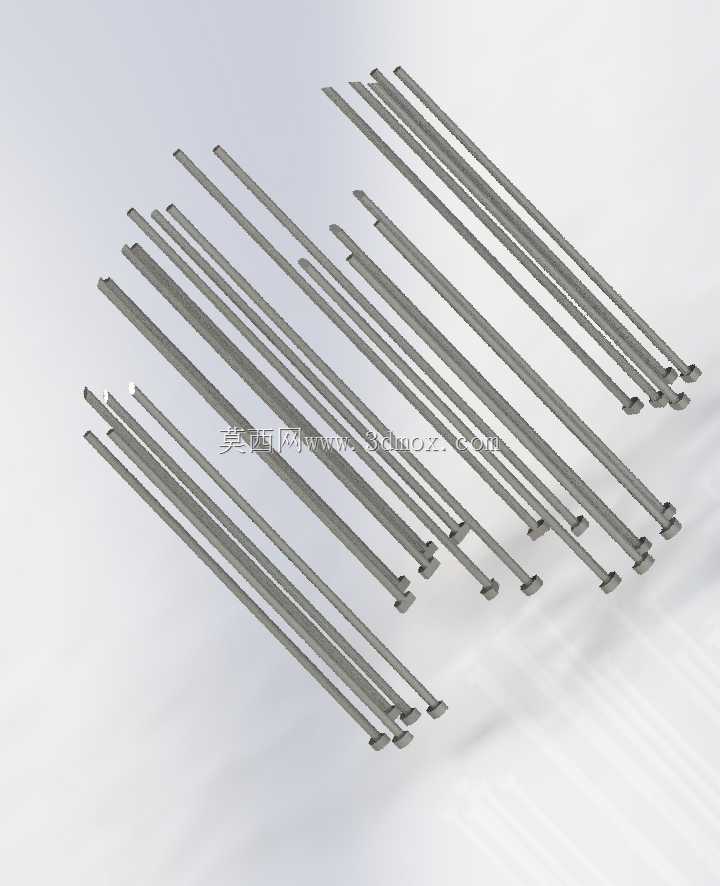

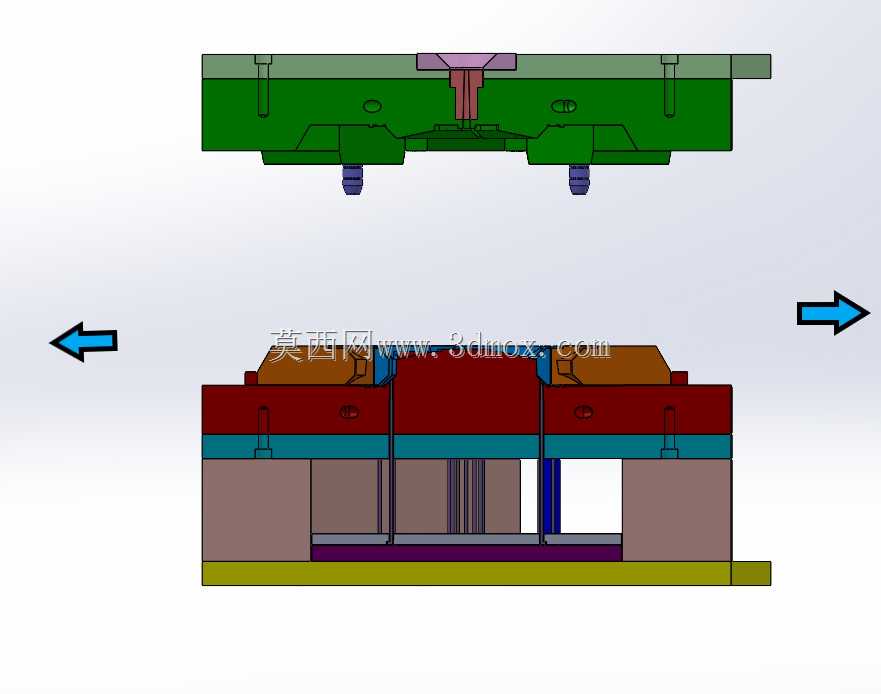

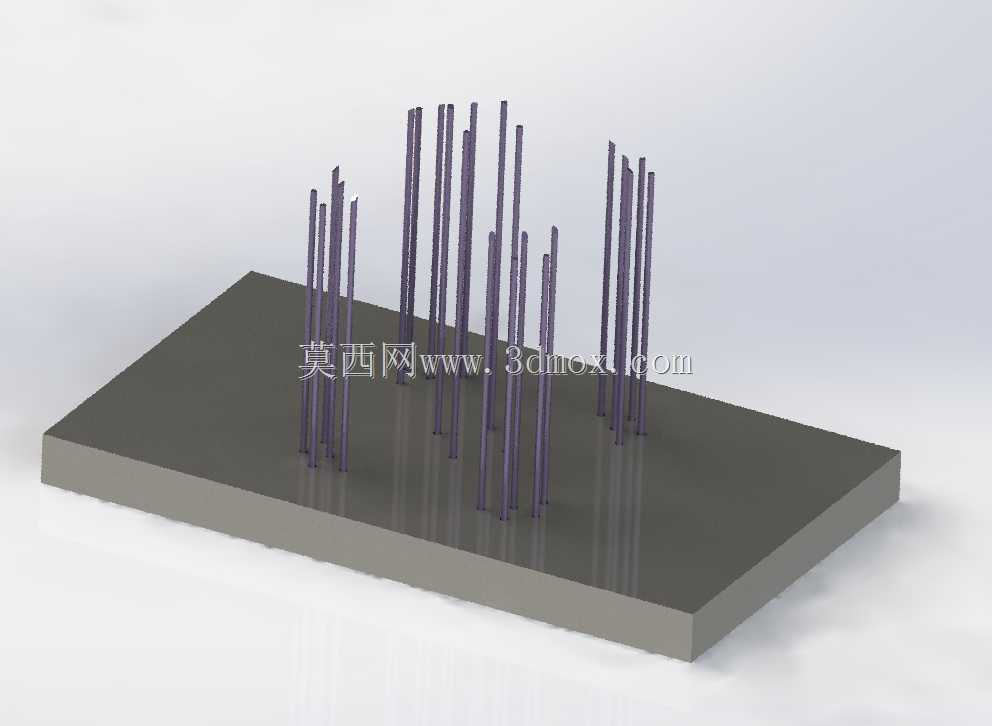

顶出结构设置在动模侧，采用顶针+推板结合的顶出方式，针对挡板的薄壁边缘、卡扣位做顶针位置避让，防止顶出时产品顶白、开裂。模具的安装边界完全适配常规卧式注塑机的拉杆间距、定位圈尺寸、锁模力参数，上机时无需额外改装模架固定板，定位圈直接卡入注塑机定模固定板定位孔，通过压块压紧模座即可完成装夹，换模调试时间短。

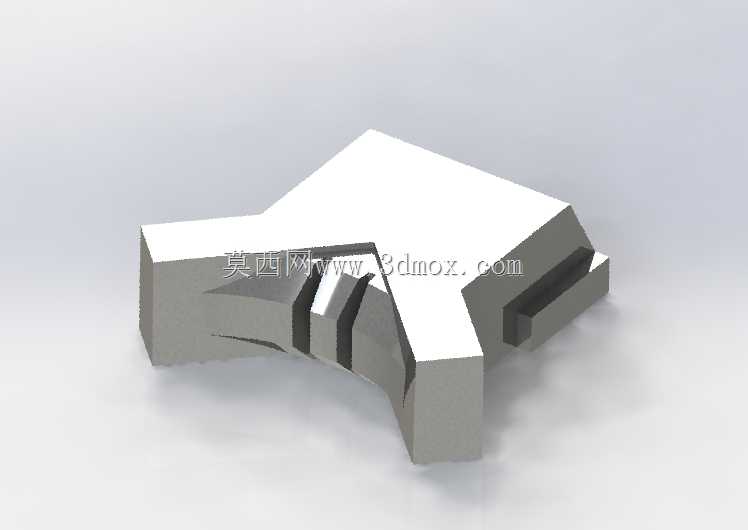

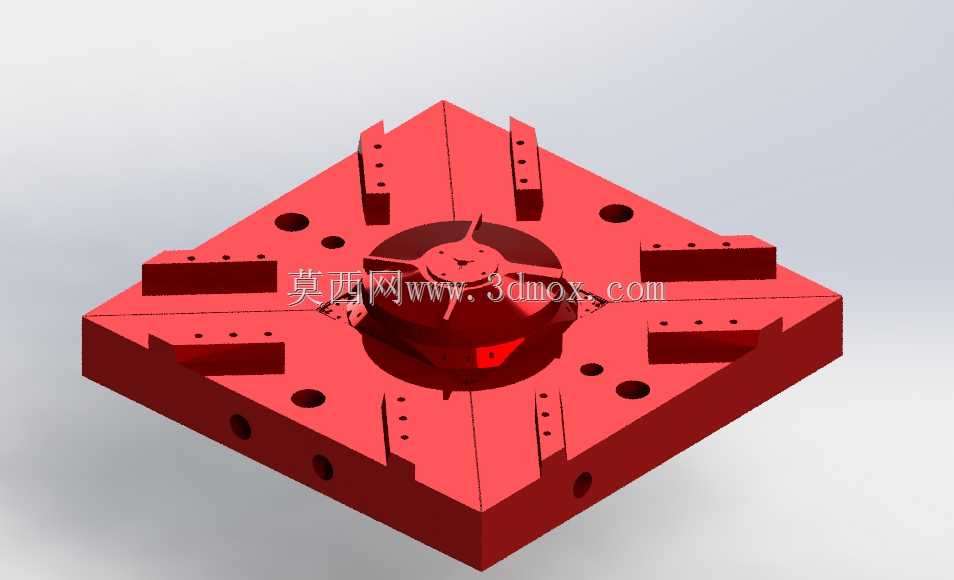

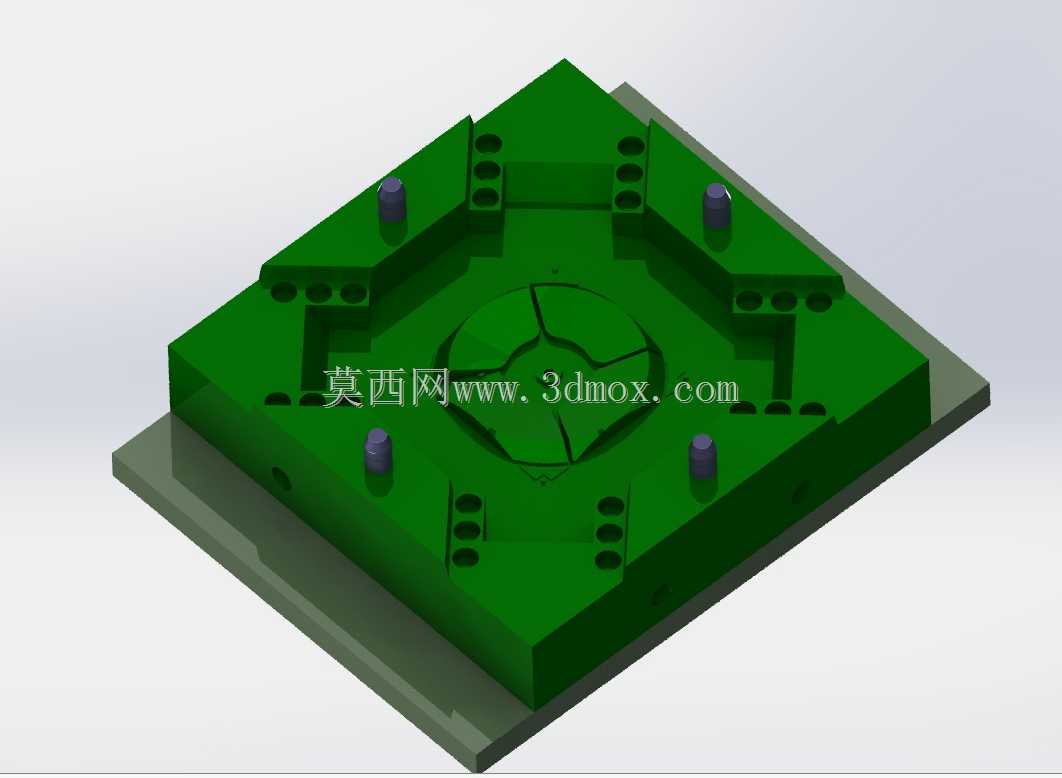

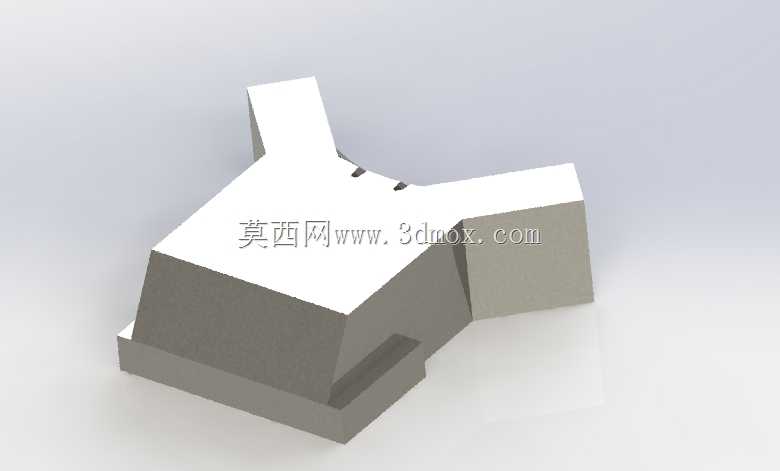

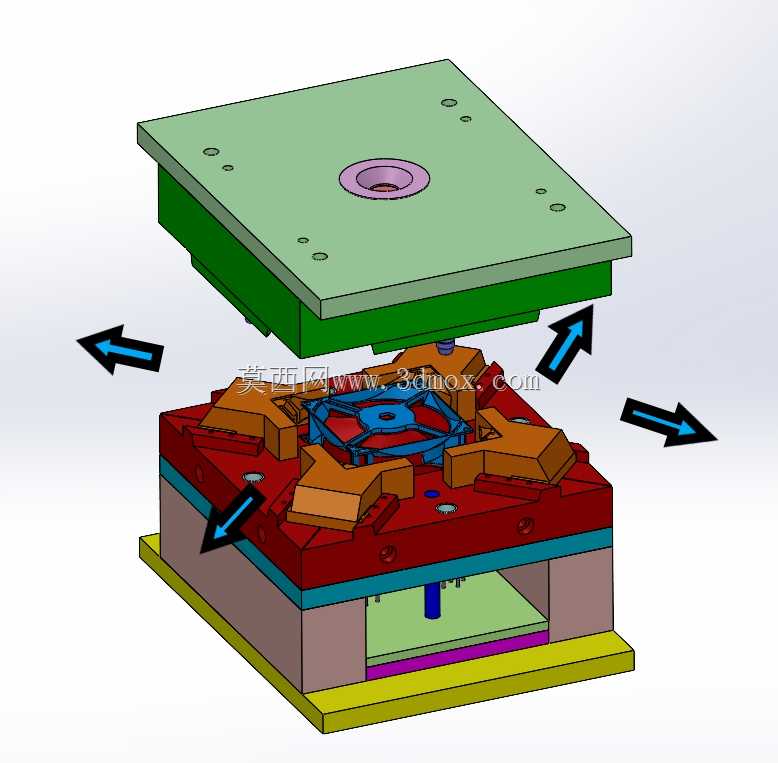

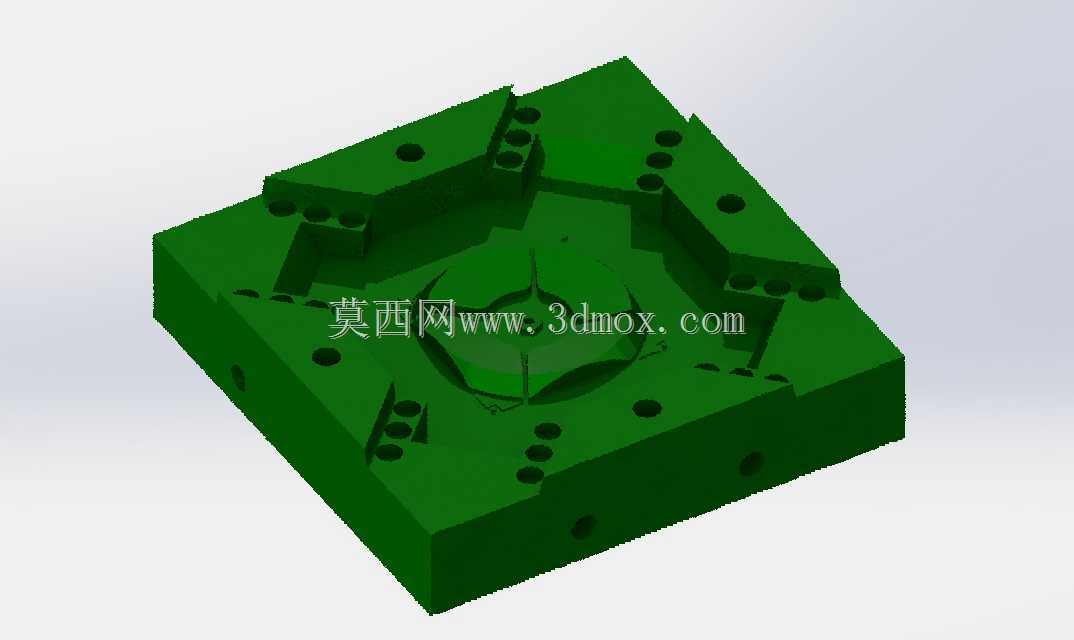

考虑到CPU风扇挡板带有多处卡扣、安装柱结构，型芯侧做了镶件拆分设计，易磨损的卡扣位单独做硬质合金镶件，长期生产出现磨损时可单独更换镶件，无需整体报废型芯，降低生产维护成本。分型面沿产品最大轮廓线设置，贴合产品的曲面走势，合模时分型面紧密贴合，避免跑胶产生飞边，减少后续去毛刺的工作量。整套结构在设计时充分考虑了量产中的维护便利性、成型稳定性，能稳定产出符合装配公差要求的风扇挡板零件，适配散热组件厂商的连续生产需求。
